本节说明dtb怎么转换为设备节点device_node。事实上，每个设备节点都是一个结构体。
保留dtb所在的内存空间
在讲解设备节点之前，我们先思考一个问题。
问：我们通过uboot将dtb文件放到内存的某块地方，不用担心这块内存被其他程序使用吗，这块内存在内核运行过程中不会被覆盖使用吗？

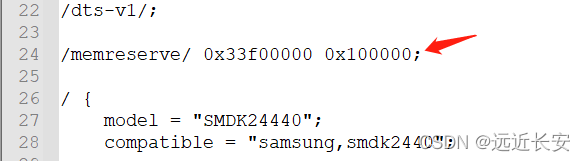

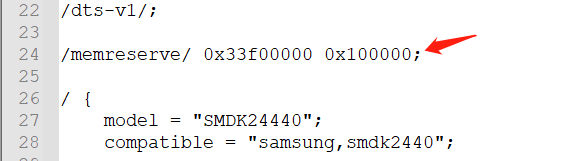

答：在前面讲解设备树文件时知道，可以在dts文件中通过memreserve指定要保留的内存空间的起始地址和大小，这样内核就不会去使用这块内存。
实际上，即使没有使用/memreserve/来设置保留内存，当内核启动时也会把dtb所占的区域保留下来。
函数调用过程如下：
start_kernel // init/main.c
setup_arch(&command_line); // arch/arm/kernel/setup.c
arm_memblock_init(mdesc); // arch/arm/kernel/setup.c

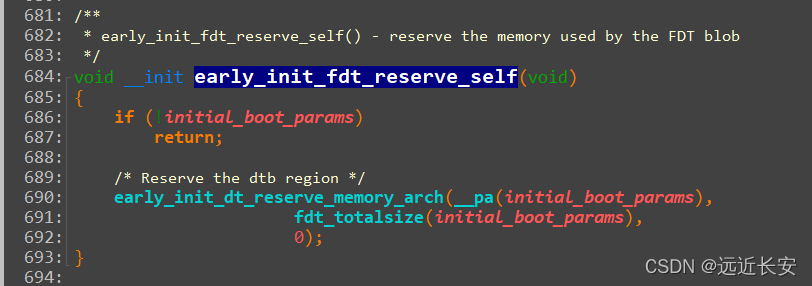

early_init_fdt_reserve_self();
/* Reserve the dtb region */
// 把DTB所占区域保留下来, 即调用: memblock_reserve
early_init_dt_reserve_memory_arch(__pa(initial_boot_params),
fdt_totalsize(initial_boot_params),
0);

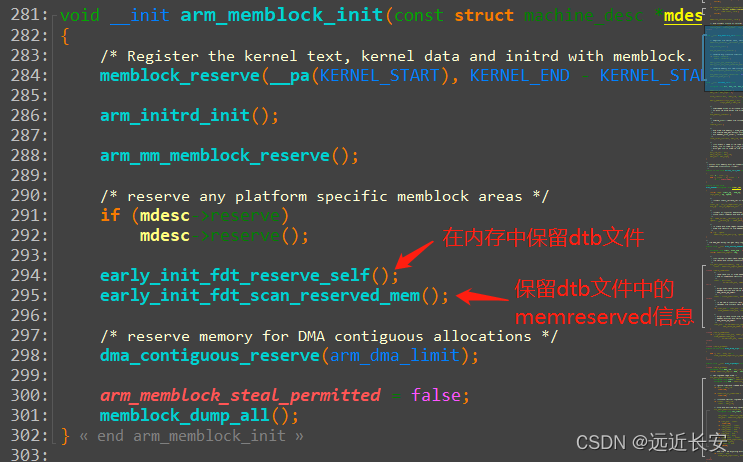

early_init_fdt_scan_reserved_mem(); // 根据dtb中的memreserve信息, 调用memblock_reserve首先还是start_kernel -> setup_arch，然后调用的是arm_memblock_init函数，传入的是对应的desc结构体。

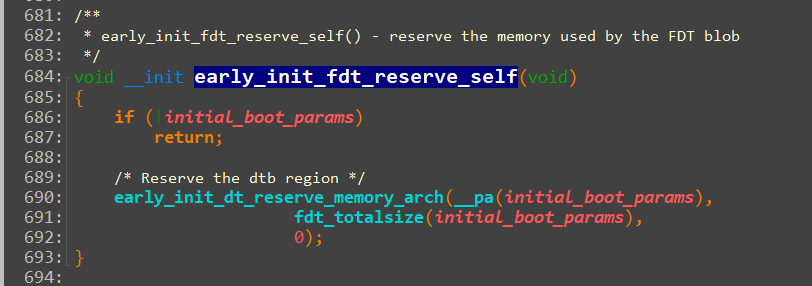

然后，调用过程是：arm_memblock_init->early_init_fdt_reserve_self->early_init_dt_reserve_memory_arch。（FDT：Flattened Device Tree：扁平设备树）

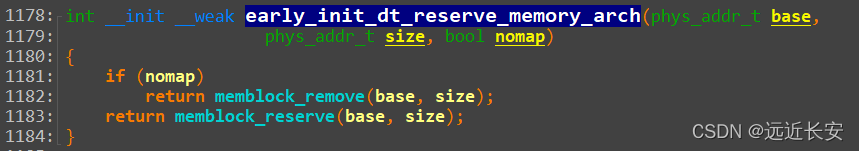

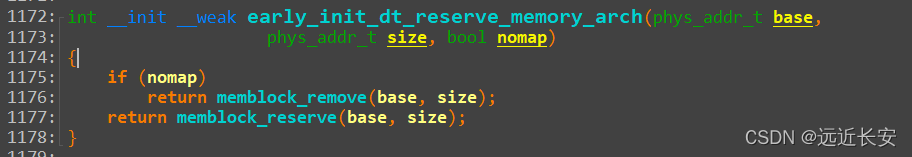

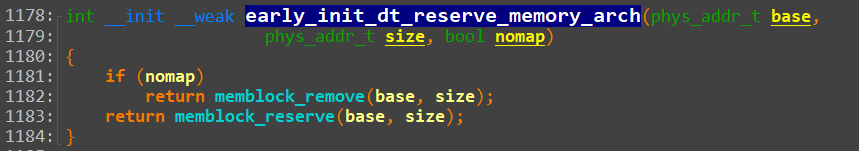

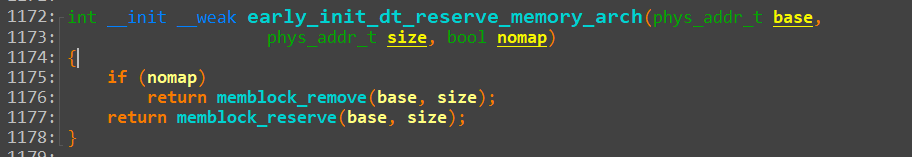

early_init_dt_reserve_memory_arch函数传入dtb的起始地址（通过__pa将虚拟地址转换为物理地址）和大小，然后在early_init_dt_reserve_memory_arch函数中调用memblock_reserve函数，将这块区域保留下来。
之后，DTB文件将一直保存在内存中，以后可以随时使用DTB文件中的数据。
处理memreserve信息
将DTB文件保留到内存中之后，就会处理dtb文件中的memreserve信息。

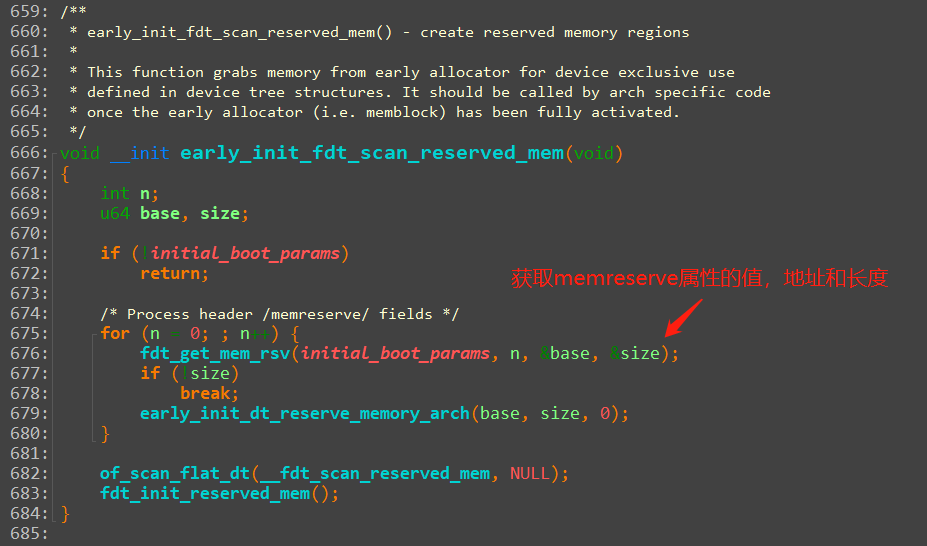

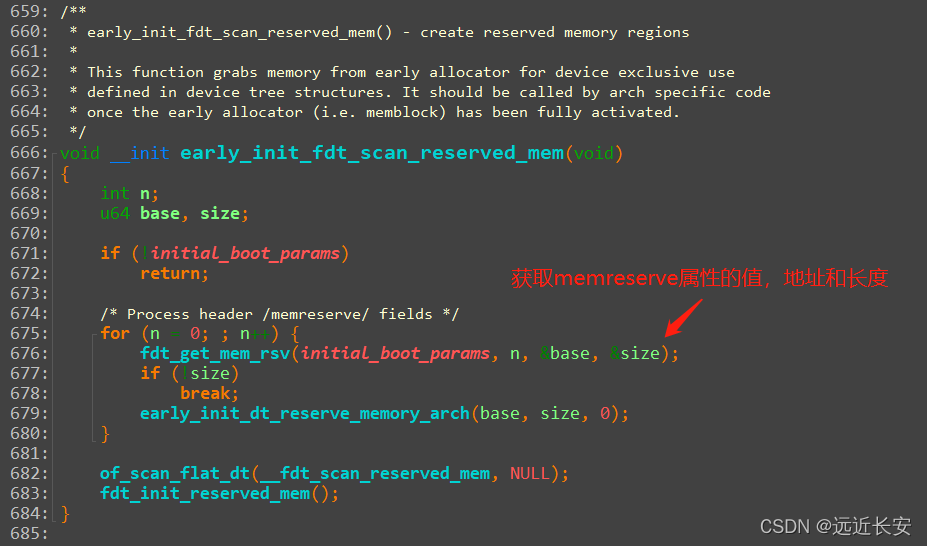

调用early_init_fdt_scan_reserved_mem函数，在该函数中会先获取dtb文件中的memreserve信息（fdt_get_mem_rsv），然后通过early_init_dt_reserve_memory_arch->memblock_reserve将内存保留下来。

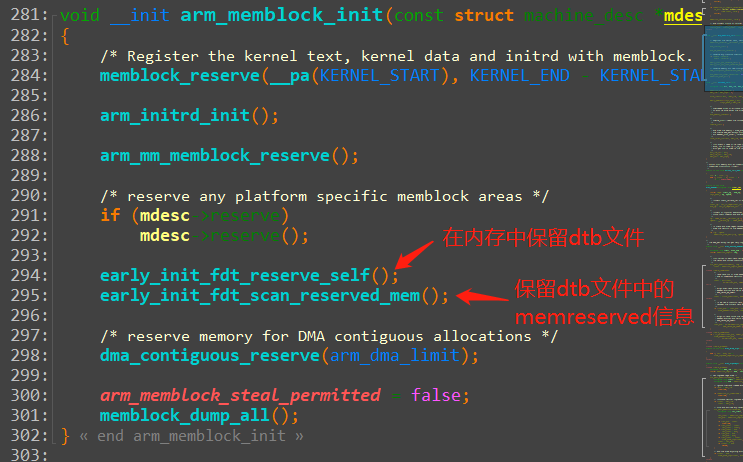

总结一下，在arm_memblock_init函数中，分别有两个函数依次保留dtb文件所占的内存和dtb文件中memreserve所保留的内存。

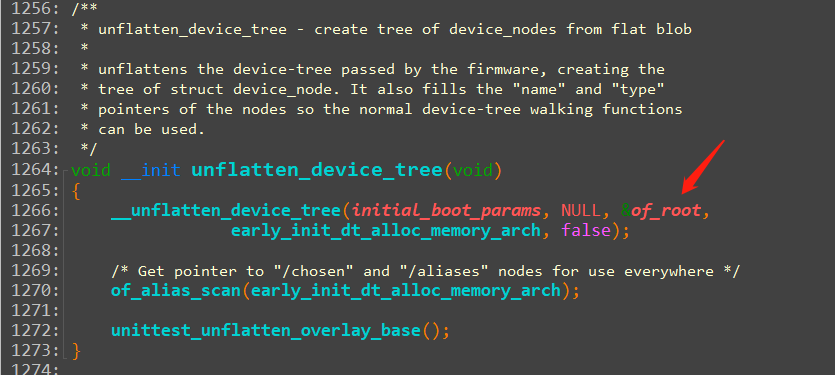

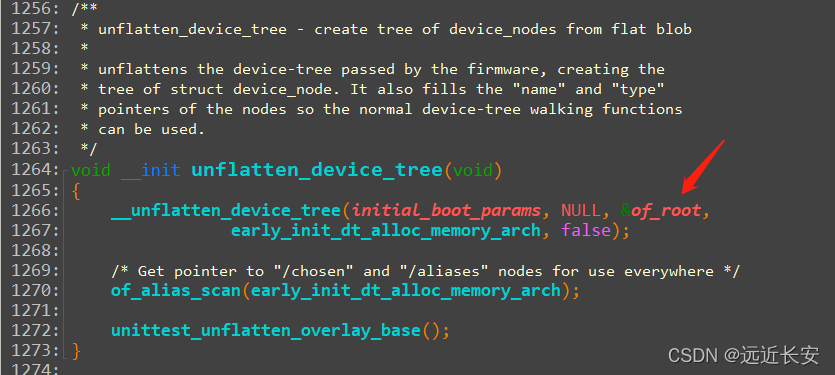

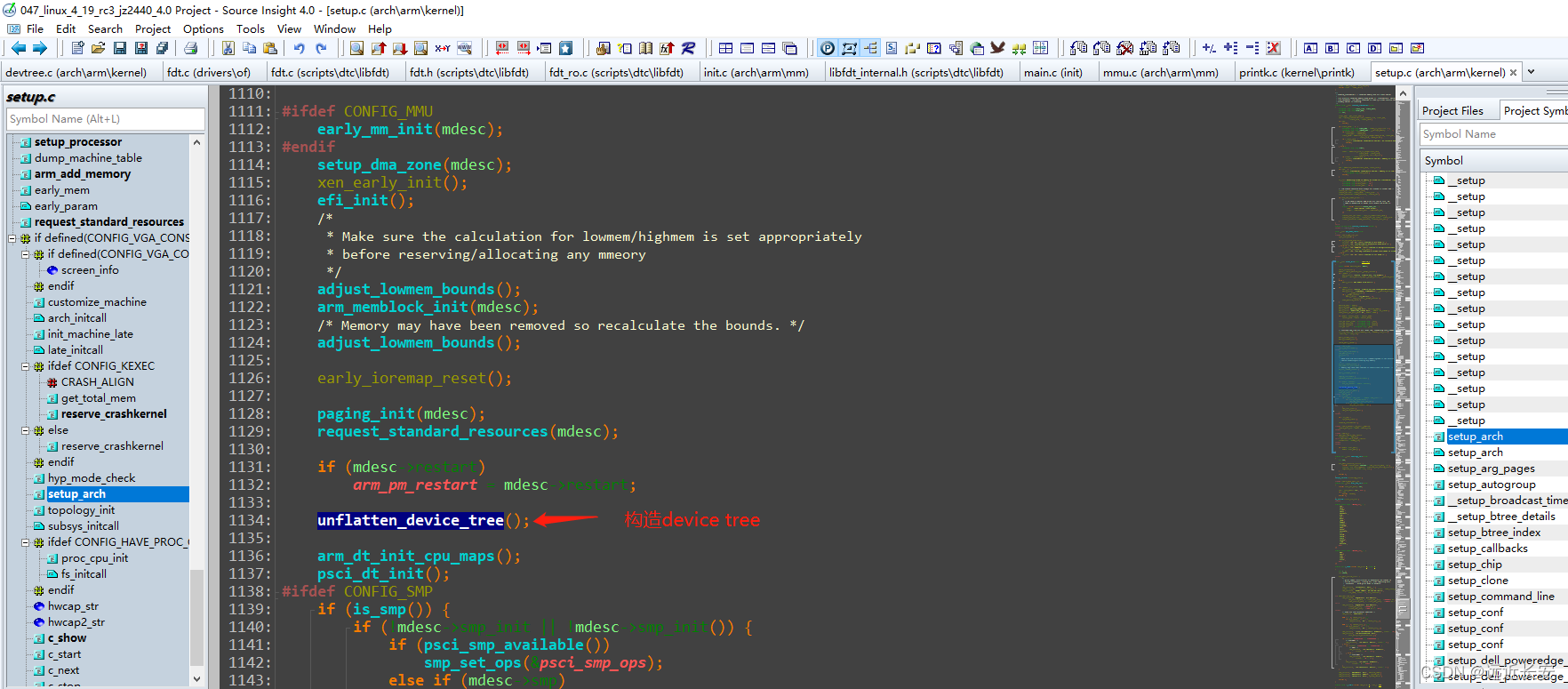

内存保留的工作完成后，会调用unflatten_device_tree函数（start_kernel->setup_arch->unflatten_device_tree）。
unflatten的意思是扁平的，在dts文件中，有很多节点，需要将这些节点一一提取出来，构造出一颗树。
分析unflatten_device_tree函数前，先看两个结构体，device_node和properties。
device_node说明
首先是device_node结构体，定义如下：
struct device_node {
const char *name; // 来自节点中的name属性，如没有该属性，则设为"NULL"
const char *type; // 来自节点中的device_type属性，如果没有该属性，则设为"NULL"
phandle phandle;
const char *full_name; // 节点的名字，node-name[@unit-address]，如led节点的full_name就是led
struct fwnode_handle fwnode;
struct property *properties; // 节点的属性
struct property *deadprops; /* removed properties */
struct device_node *parent; // 节点的父节点
struct device_node *child; // 节点的子节点
struct device_node *sibling; // 节点的兄弟节点（同级节点）
#if defined(CONFIG_OF_KOBJ)
struct kobject kobj;
#endif
unsigned long _flags;
void *data;
#if defined(CONFIG_SPARC)
const char *path_component_name;
unsigned int unique_id;
struct of_irq_controller *irq_trans;
#endif
};在dts文件中，每一个大括号代表一个节点，根节点是一个大括号，根节点里面有很多子节点，这些子节点也是大括号。
在根节点中，memory节点，chosen节点，led节点，他们之间是兄弟节点，拥有同一个父节点–根节点。
在device_node结构体中，有struct device_node *parent，struct device_node *child，struct device_node *sibling，分别是父节点，子节点，兄弟节点，通过这三个成员，就可以构建一颗树。
properties说明
device_node结构体中还有一个记录节点属性的成员struct property *properties，其定义如下：
struct property {
char *name; // 属性名字，指向dtb文件中的字符串
int length; // 属性值也就是value的长度
void *value; // 属性值, 指向dtb文件中value所在位置, 数据仍以big endian存储
struct property *next; // property指针，可以指向该节点的下一个属性
#if defined(CONFIG_OF_DYNAMIC) || defined(CONFIG_SPARC)
unsigned long _flags;
#endif
#if defined(CONFIG_OF_PROMTREE)
unsigned int unique_id;
#endif
#if defined(CONFIG_OF_KOBJ)
struct bin_attribute attr;
#endif
};通过这两个结构体，可以比较容易的感受到dtb文件是怎么转换为device_node结构体的。
构造jz2440.dts的设备树

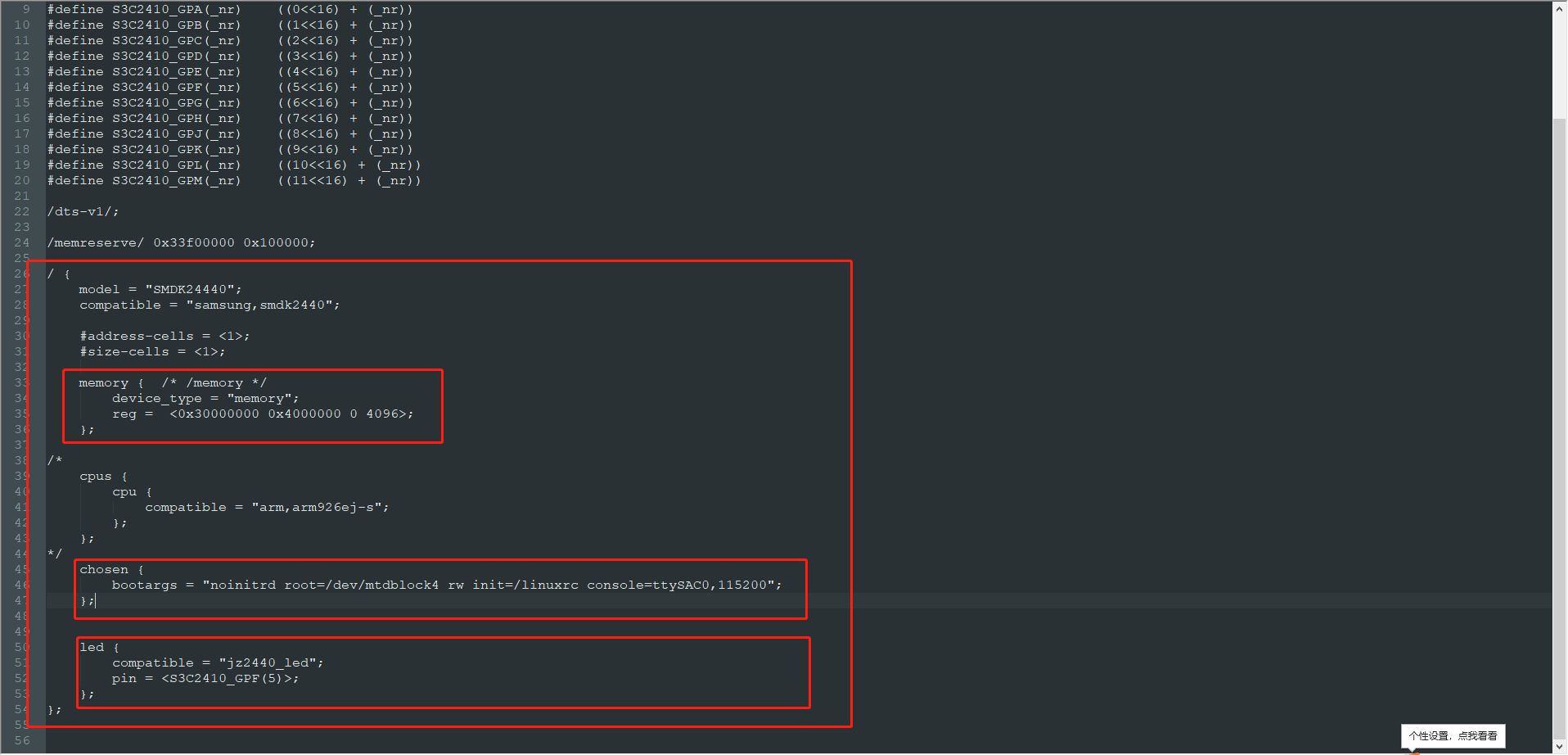

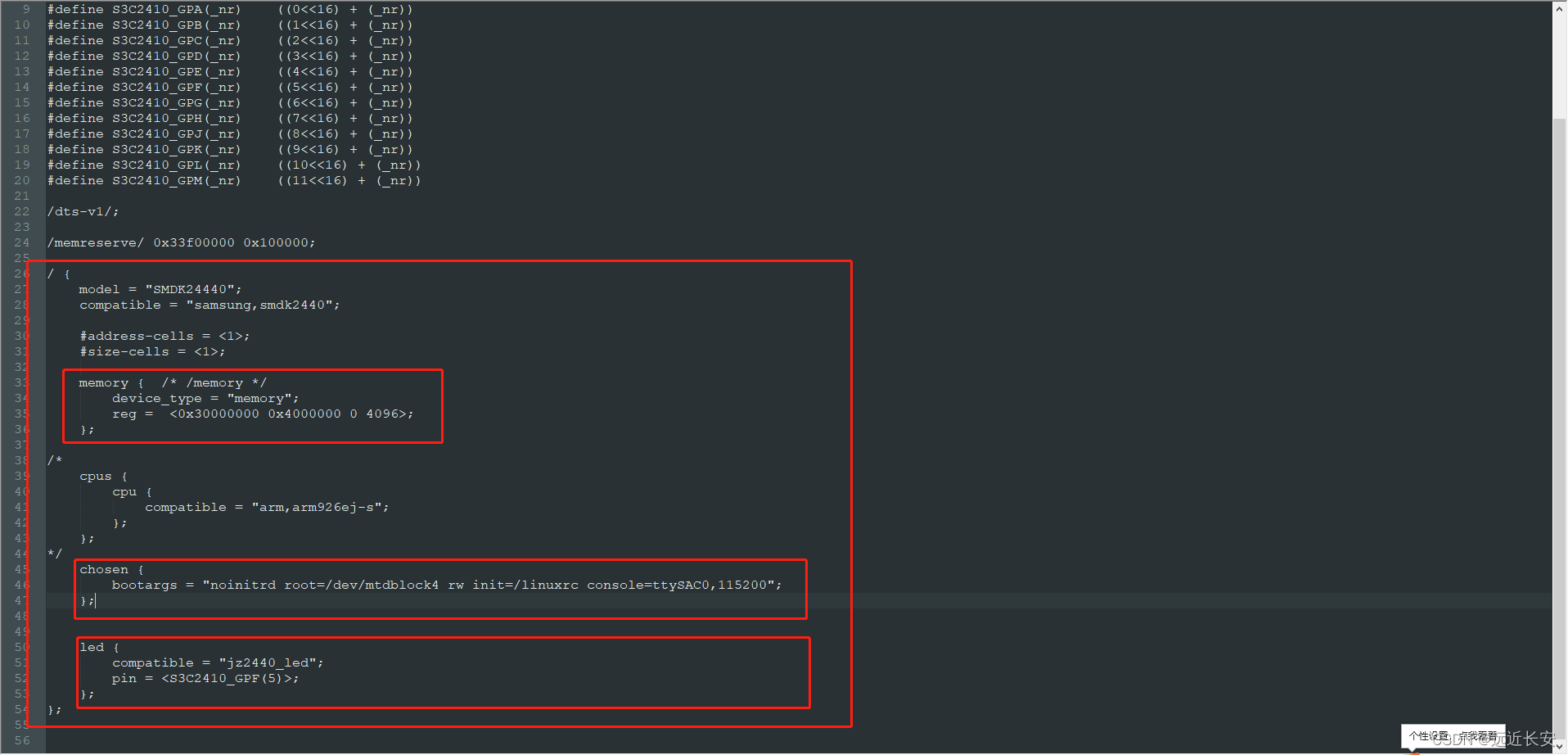

下面来构造一下jz2440.dts的设备树，下面是jz2440.dts的内容。
// SPDX-License-Identifier: GPL-2.0
/*
* SAMSUNG SMDK2440 board device tree source
*
* Copyright (c) 2018 weidongshan@qq.com
* dtc -I dtb -O dts -o jz2440.dts jz2440.dtb
*/
#define S3C2410_GPA(_nr) ((0<<16) + (_nr))
#define S3C2410_GPB(_nr) ((1<<16) + (_nr))
#define S3C2410_GPC(_nr) ((2<<16) + (_nr))
#define S3C2410_GPD(_nr) ((3<<16) + (_nr))
#define S3C2410_GPE(_nr) ((4<<16) + (_nr))
#define S3C2410_GPF(_nr) ((5<<16) + (_nr))
#define S3C2410_GPG(_nr) ((6<<16) + (_nr))
#define S3C2410_GPH(_nr) ((7<<16) + (_nr))
#define S3C2410_GPJ(_nr) ((8<<16) + (_nr))
#define S3C2410_GPK(_nr) ((9<<16) + (_nr))
#define S3C2410_GPL(_nr) ((10<<16) + (_nr))
#define S3C2410_GPM(_nr) ((11<<16) + (_nr))
/dts-v1/;
/memreserve/ 0x33f00000 0x100000;
/ {
model = "SMDK24440";
compatible = "samsung,smdk2440";
#address-cells = <1>;
#size-cells = <1>;
memory { /* /memory */
device_type = "memory";
reg = <0x30000000 0x4000000 0 4096>;
};
/*
cpus {
cpu {
compatible = "arm,arm926ej-s";
};
};
*/
chosen {
bootargs = "noinitrd root=/dev/mtdblock4 rw init=/linuxrc console=ttySAC0,115200";
};
led {
compatible = "jz2440_led";
pin = <S3C2410_GPF(5)>;
};
};

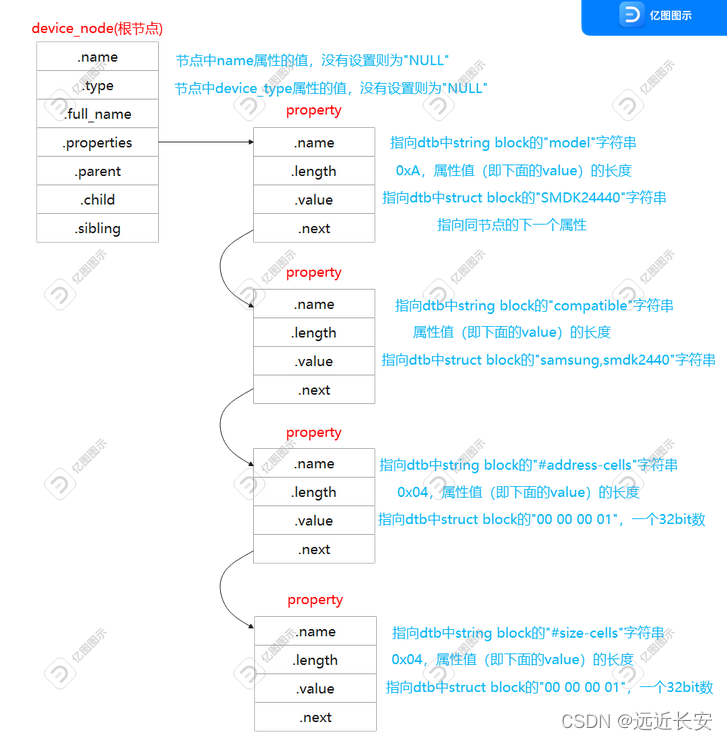

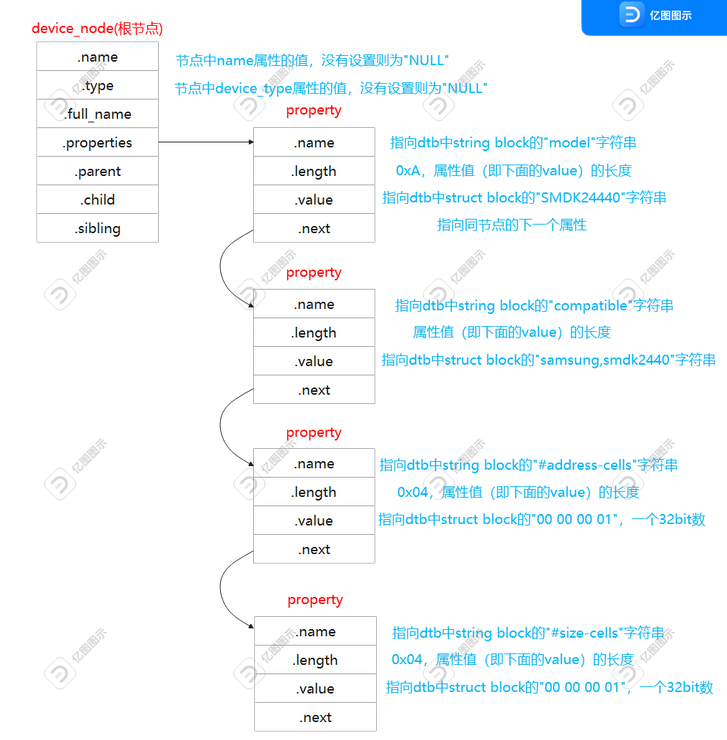

首先是根节点，绘制根节点的节点图示如下：

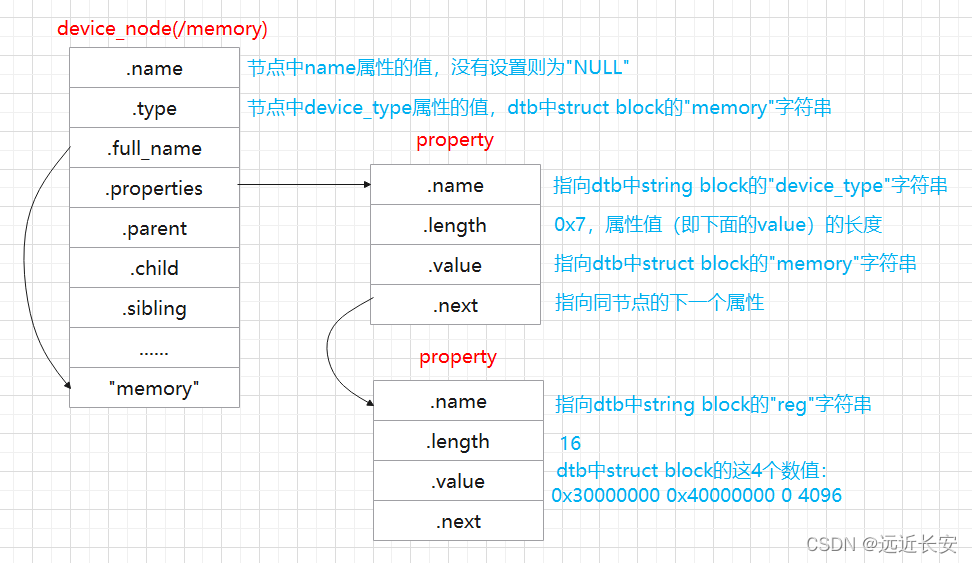

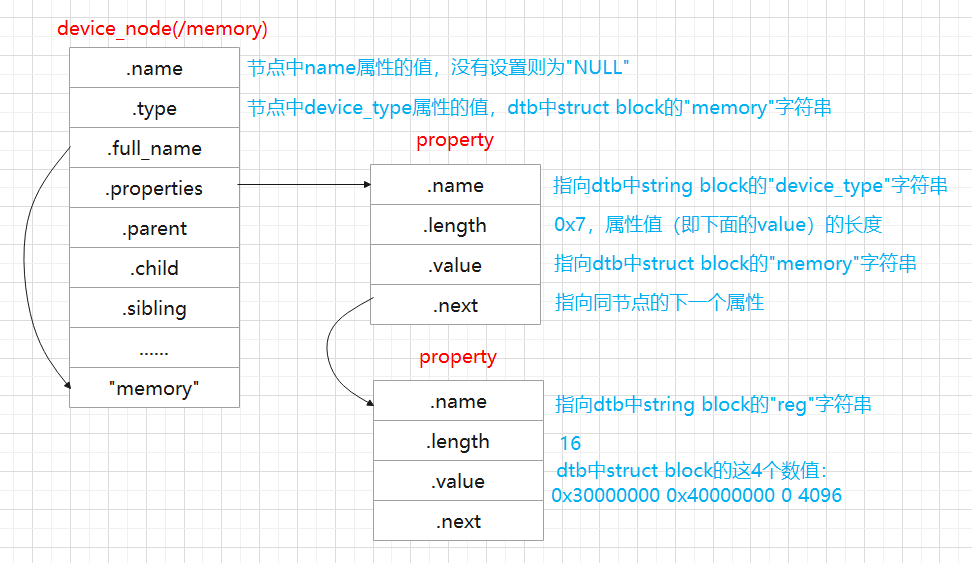

memory节点如下：

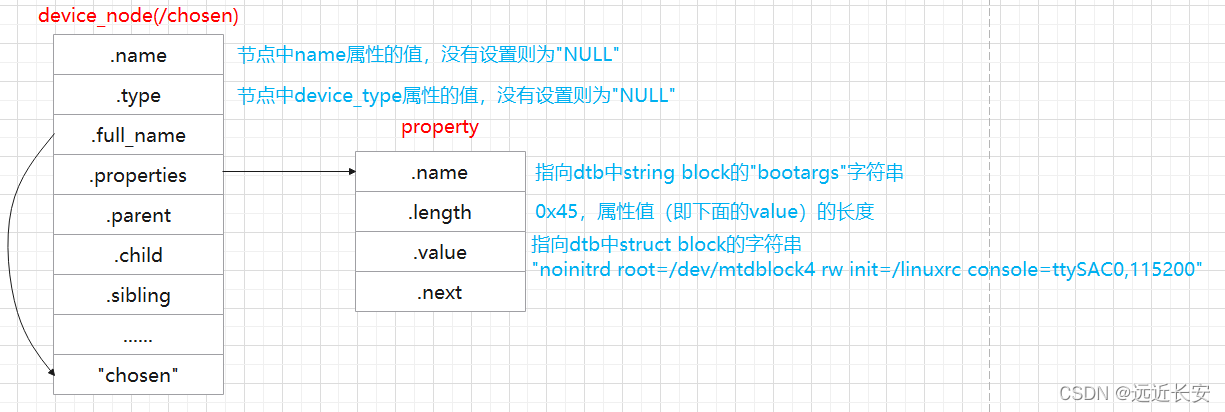

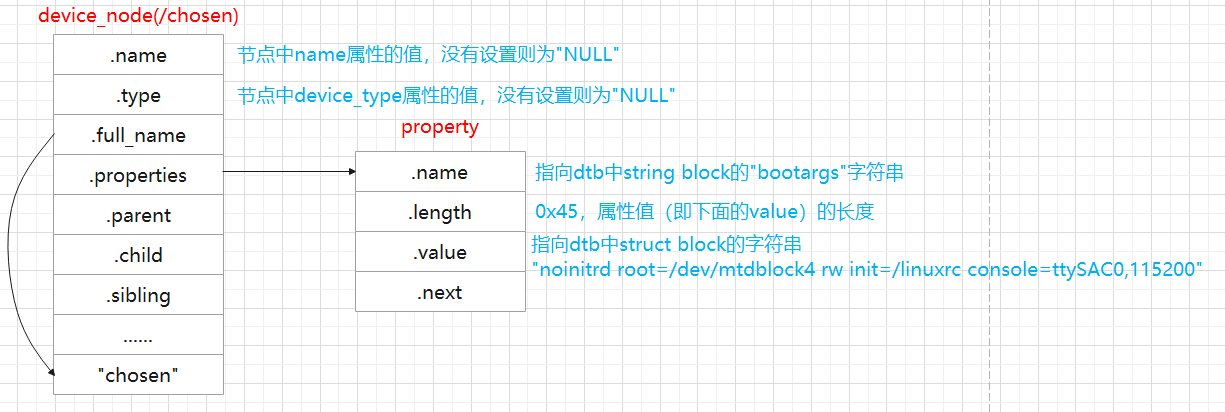

chosen节点如下：

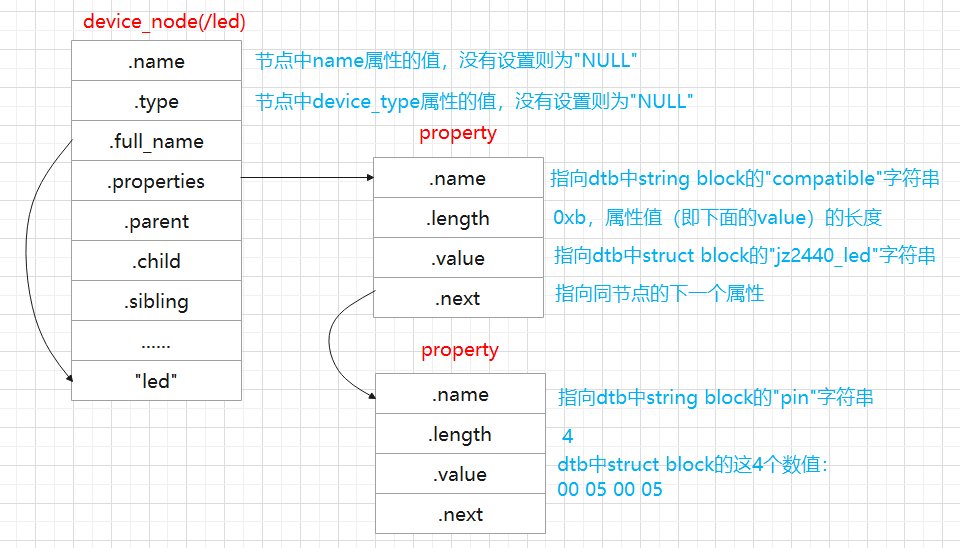

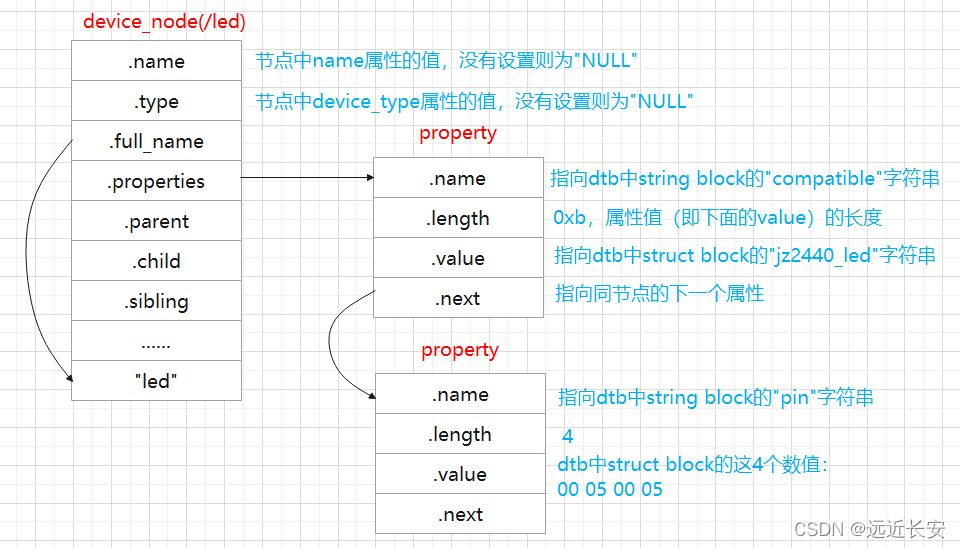

led节点如下：

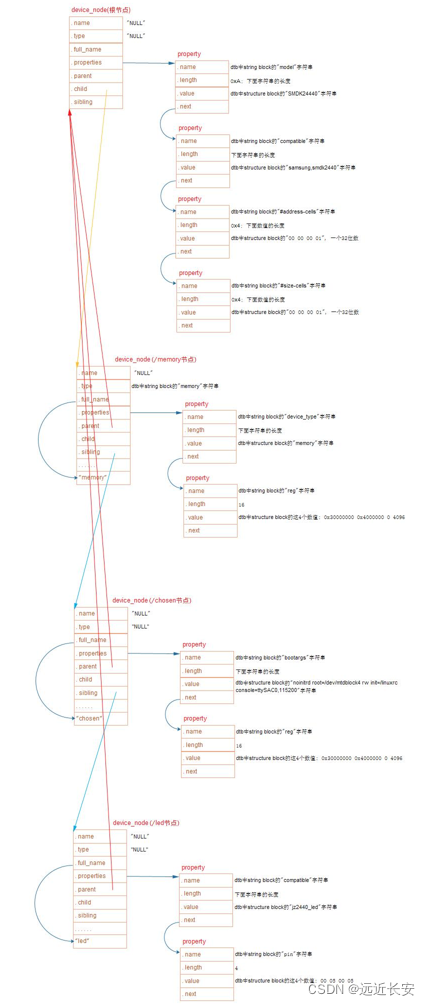

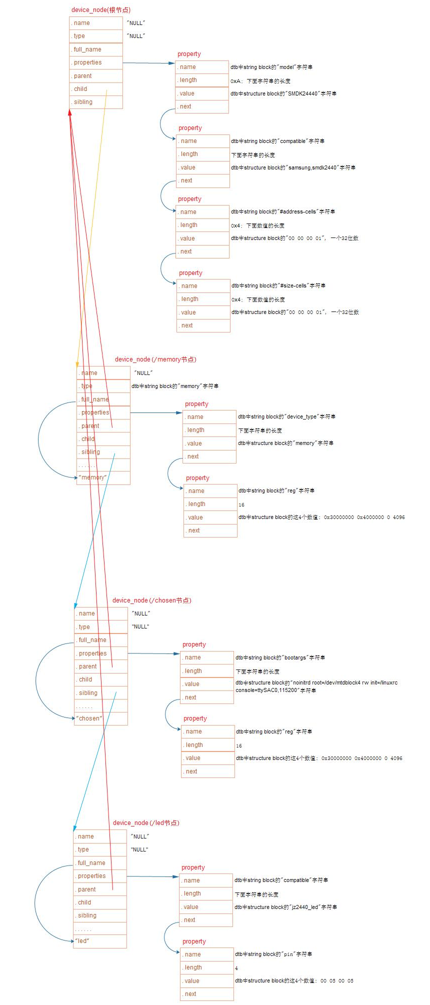

memory节点，chosen节点，led节点，他们之间是兄弟节点（sibling）的关系，拥有一个共同的父节点（parent）——根节点。
代码

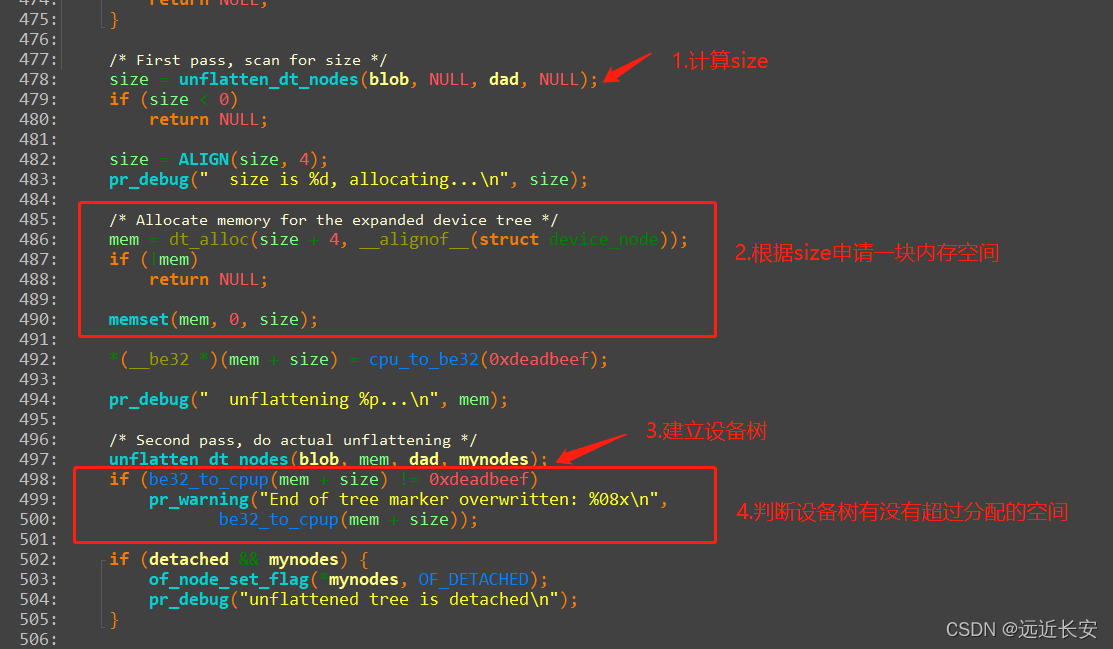

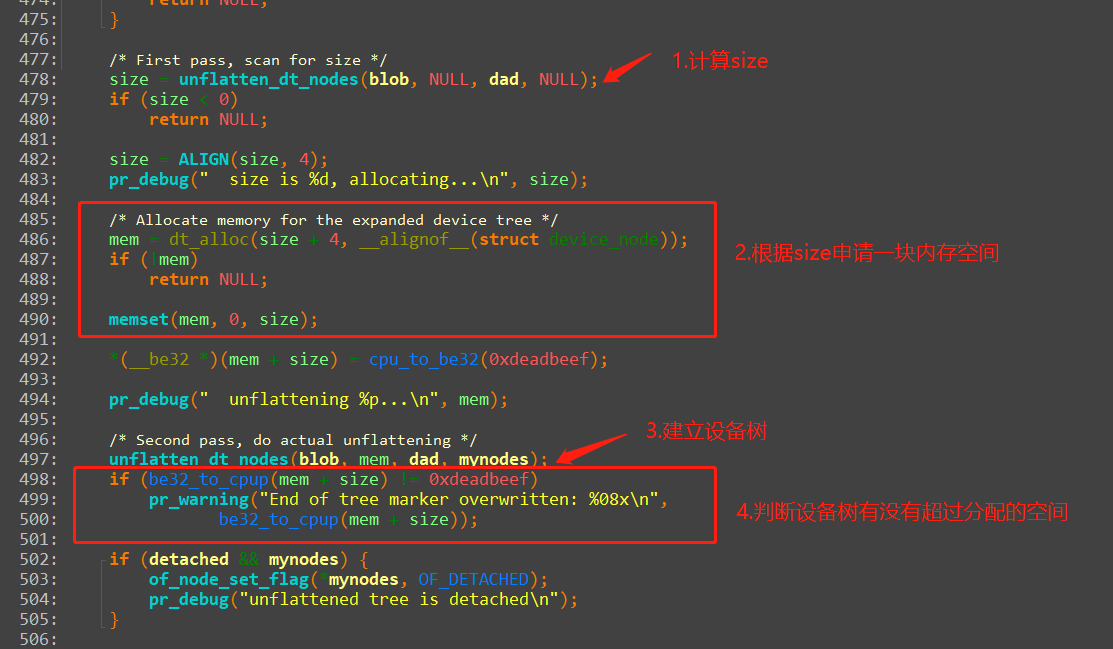

在__unflatten_device_tree函数中，会两次调用unflatten_dt_nodes函数，第一次是计算需要设备树的内存大小，第二次才是填充建立这棵树。
建立设备树的时候，会依次获取设备节点，然后依次获取这个设备节点里面的属性，分配空间。
最终，就建立了一颗根节点为of_root的设备树。
函数的调用过程如下：
unflatten_device_tree(); // arch/arm/kernel/setup.c
__unflatten_device_tree(initial_boot_params, NULL, &of_root,
early_init_dt_alloc_memory_arch, false); // drivers/of/fdt.c
/* First pass, scan for size */
size = unflatten_dt_nodes(blob, NULL, dad, NULL);
/* Allocate memory for the expanded device tree */
mem = dt_alloc(size + 4, __alignof__(struct device_node));
/* Second pass, do actual unflattening */
unflatten_dt_nodes(blob, mem, dad, mynodes);
populate_node
np = unflatten_dt_alloc(mem, sizeof(struct device_node) + allocl,
__alignof__(struct device_node));
np->full_name = fn = ((char *)np) + sizeof(*np);
populate_properties
pp = unflatten_dt_alloc(mem, sizeof(struct property),
__alignof__(struct property));
pp->name = (char *)pname;
pp->length = sz;
pp->value = (__be32 *)val;

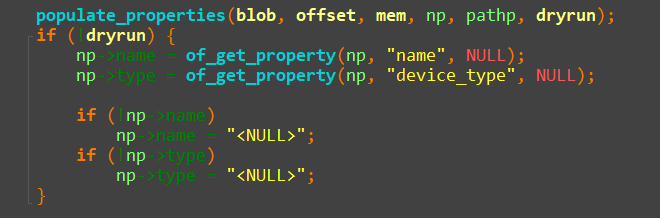

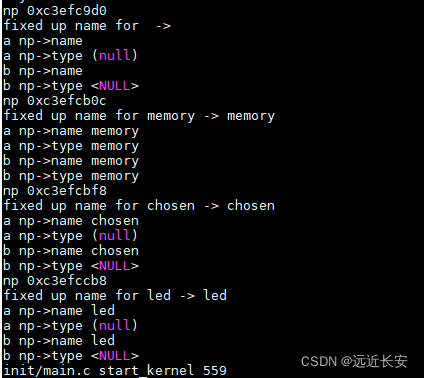

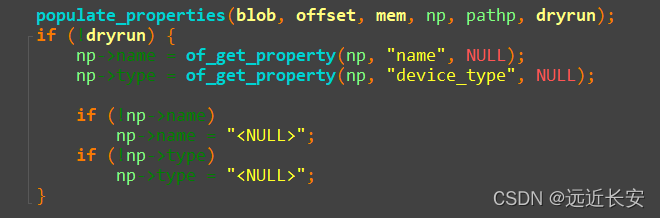

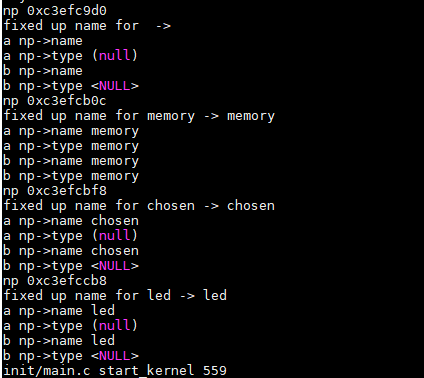

populate_node函数，当这个节点没有name属性和device_type属性的时候，该节点的name和type都为”<NULL>”；

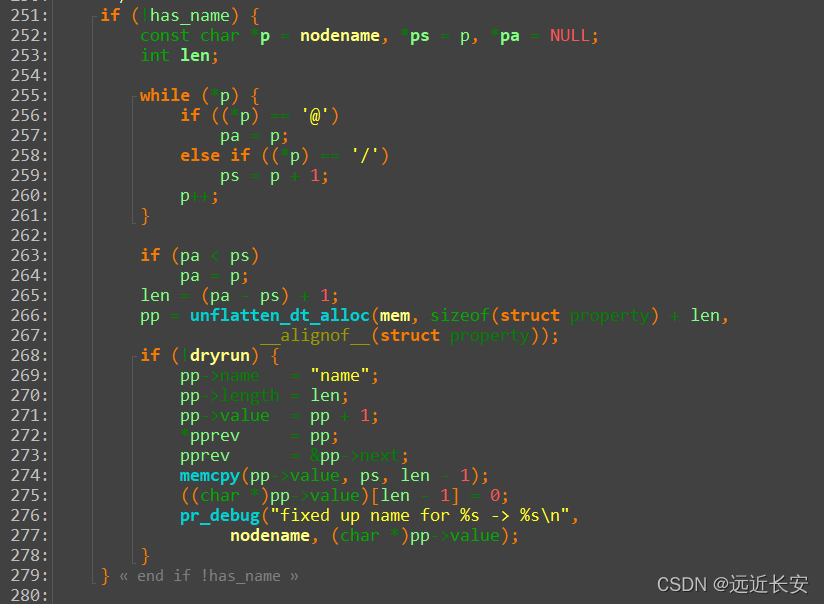

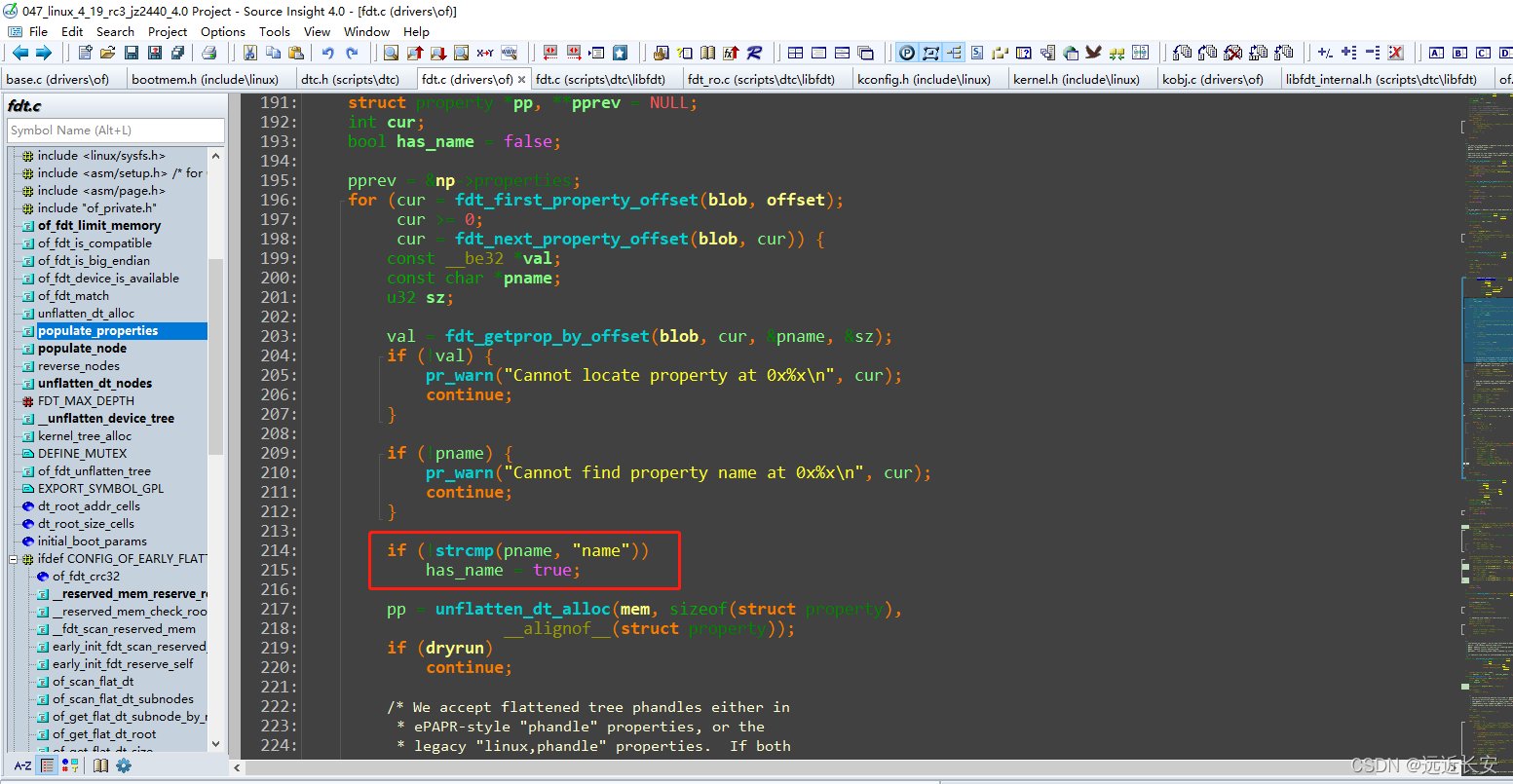

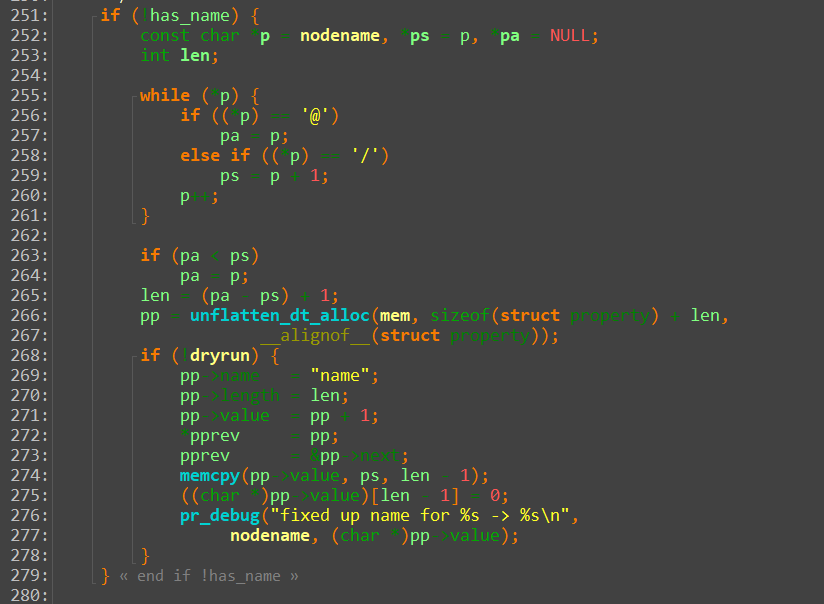

另外，从代码里面看，如果某个节点没有name属性的话，那么会根据这个节点自己的名字增加一个name属性。
这样的话，除了根节点，其他节点的name就应该都不是”<NULL>”才对。
