前言

相信弹吉他的朋友都对设备有特别的爱好,但是很多人(特别是学生群体)往往很难有充足的资金去购买想要的设备。

笔者当然也属于这个群体,于是想到了自己动手制作效果器。由于在网上很难搜到其他具体的介绍如何DIY效果器的方法,特别是用pcb制作的,接下来介绍的方法都是笔者自己摸索出来的,如有不合适的地方,请见谅。

在电吉他三件套(吉他、效果器、音箱)中,最容易自己动手做的大概就是效果器了。吉他本身的制作对工艺有很高要求,而音箱涉及到大功率高电压,自制可能会有安全问题。效果器只用9v电池供电,内部电路有的也很简单,外壳自制党要求不高的话可以不做,相比就更友好了。

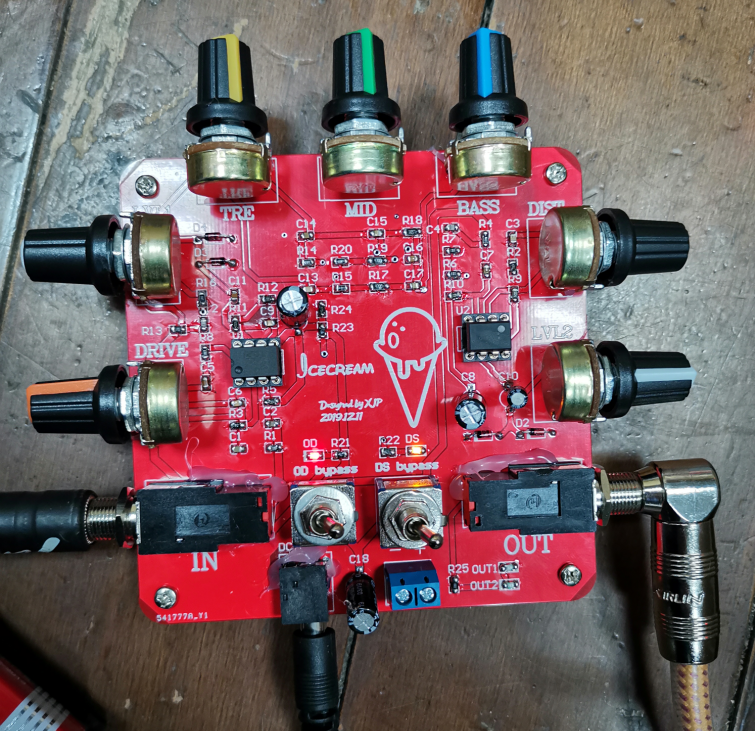

最后的成品大概是这样的:
在这里插入图片描述
这是本人设计的一块带过载、失真和EQ的效果器。
名为 “Icecream”。

需要掌握的知识和技能

  • 基本的模拟电子电路知识
  • Altium Designer 或者其他 pcb 制作软件
  • 焊接技术

成本

  • pcb小批量制作:各家5-30元不等(打样5块板)
  • 元器件:50元左右,用更好的器件会更贵(上不封顶),购买一次元件可以用很多次
  • 电烙铁和焊锡:70到上百,要是有就省钱了。
  • 万用表:非必须,建议购买,几十块。

以上的后三项都是可以多次使用的,我再次制作的时候基本就只需要花pcb的钱了,也有可能需要再补充少量元件。

目录

后续我将会花几篇的篇幅来具体讲解如何自制效果器。

1. 前言
2. 电路图分析
3. PCB原理图与封装 上
4. PCB原理图与封装 下
5. 布局与接线
6. 焊接
7. 总结

请听下回分解。
