1a7b6a5328aa31e8226432328ed95921.png自我介绍

作为Arduino初学者,程序下载前的第一道门槛就是驱动安装,这个问题难倒了绝大多数的初学者,像如何打开设备管理器、如何下载驱动、驱动安装过程出现“感叹号”等等,形形色色的问题一大推,今天呢,特意抽时间给大家整理一篇驱动的正确安装方式,让我们赶快开始吧!

fdc953db70721af1a9c5e26b1fb78977.png如何获取驱动芯片名称

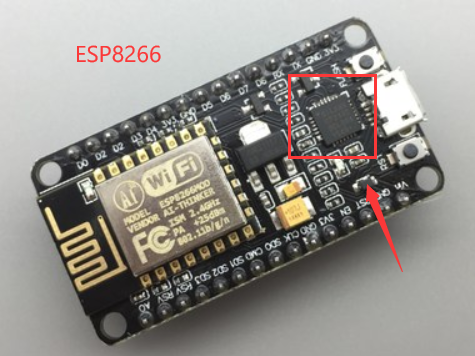

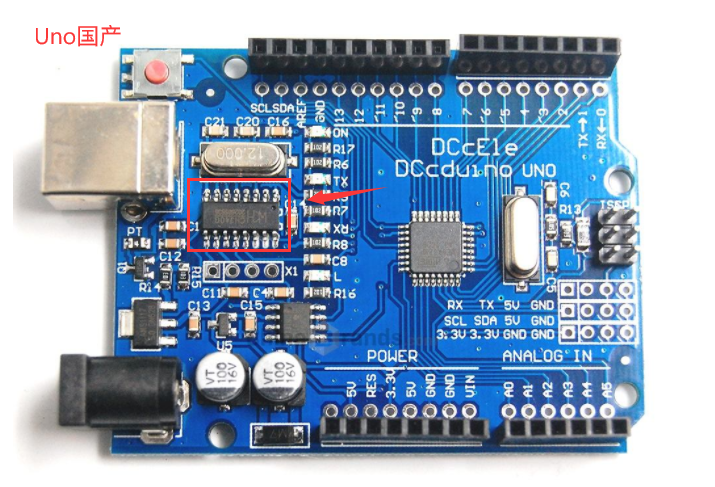

安装驱动?安装的是什么驱动呢?实际上我们的开发板与电脑通信,这中间的工作则是由一块专门的芯片负责:串口芯片,主要负责程序的下载、调试,所安装的驱动也是针对它的。不同的开发板所使用的的串口芯片也不同,比如常用的Arduino uno(国产)则使用的CH340系列,而UNO意大利原版的则是用ATmega16U2,再比如ESP8266开发板的驱动芯片型号则为CP2102。驱动芯片的位置一外形参照下图所示:

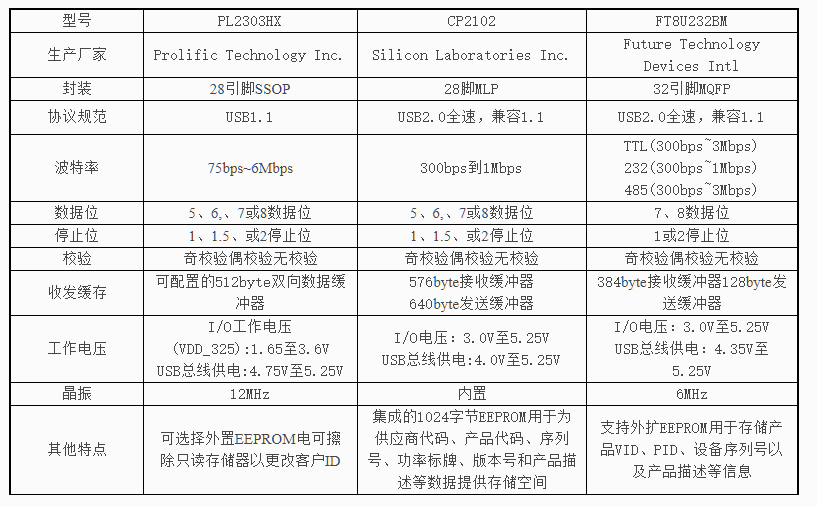

该芯片所在位置,正常情况下都会靠近USB接口,芯片的正面可以清晰的看到型号名称,如果很模糊,则有很大可能性这颗芯片不是正版的,除了CH340系列、CP210X系列还有FT232、PL2303等等,下图有个简单的参数对比,可以了解下:


价格最贵的好像是FT232,童鞋们也可以在taobao搜索相对应的串口驱动模块,价格一目了然

86642120691badf2b6d7f01f6e4fdcb9.png正确获取官网正版驱动

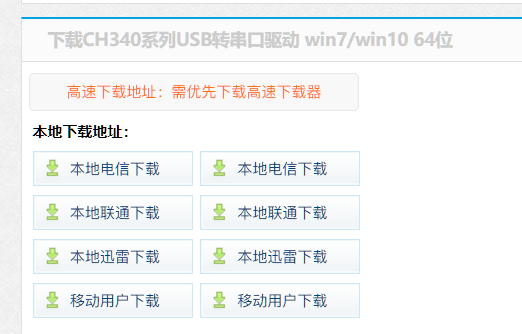

确定了芯片名称,获取驱动文件的方法,同学们第一想到的就是在baidu输入对应的驱动芯片关键词搜索,殊不知这种方式存在诸多不利,其一:你不能保证这个驱动文件安全无毒,用心之人有没有对它做二次“加工”,其二就要吐槽下了,下载一个驱动文件通常会给你下个某某软件的“全家桶”,再或者下载按钮特别隐蔽,比如像下图这种的,你是选高速下载还是普通或本地下载呢?


第二则是向有经验的人请教,比如我啦,问我有没有这个驱动文件(我肯定是有的,也非常愿意为大家答疑解惑,微信:xutoubee),第三通过第三方的驱动软件,如驱动精灵、鲁大师等等,都具备自动识别驱动并安装的功能,这种方式如果你稍微不注意,也会给你来个“全家桶”,最后则是寻求芯片官方的帮助——上官网,这种方式,最安全,最靠谱

1、CH340系列官网 —— 网址为超链接(点击即可打开)

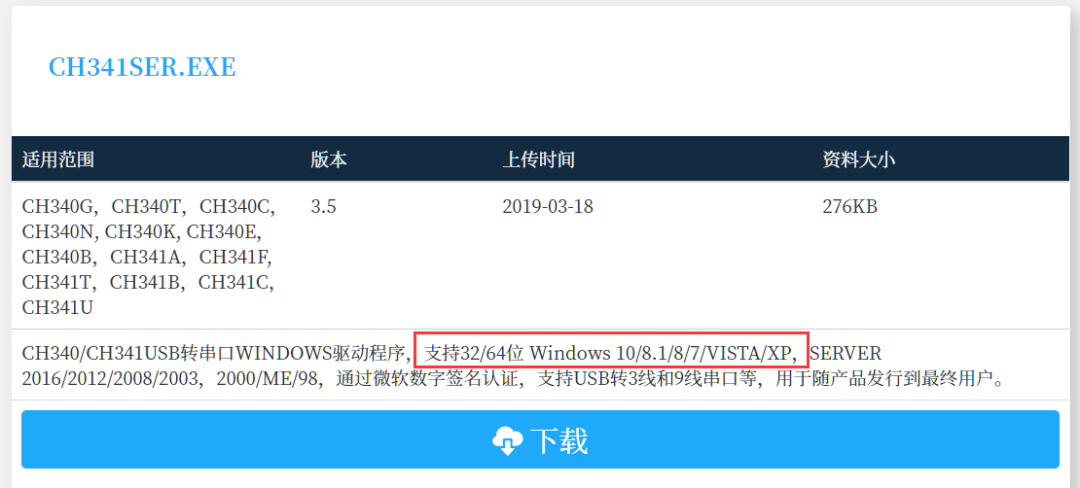

这个驱动文件,Windows系统几乎全盘通吃

2、CP210X —— 网址为超链接(点击即可打开)

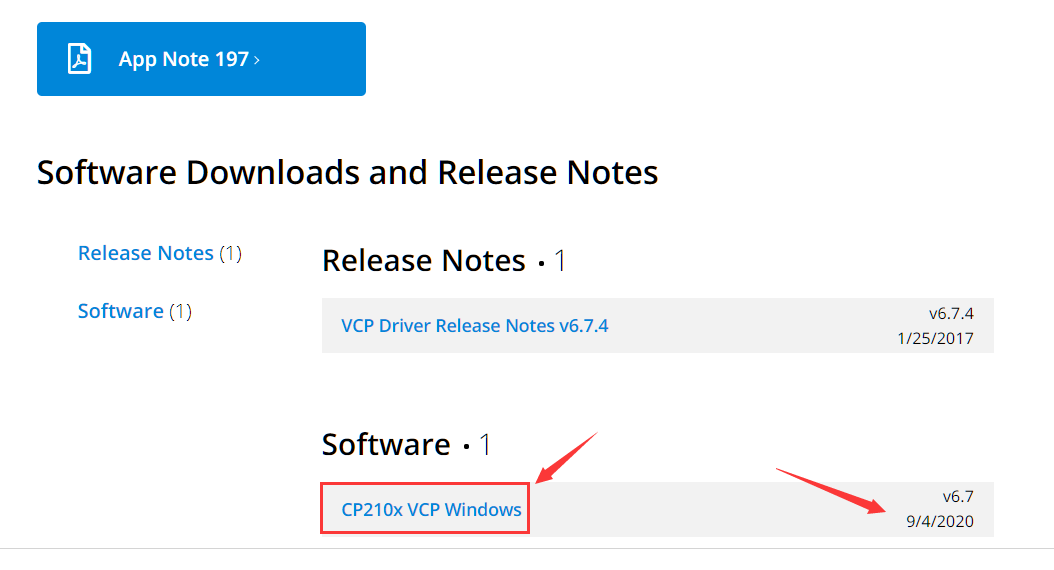

网页进去后,点击“DOWNLOADS”,网页最下方找到上图信息,选择红框位置进行下载,还能看到最新版的是20年9月份更新

3、FT232 —— 网址为超链接(点击即可打开)(非官网网站,但驱动源自官网)


4、这个网站很神奇,在这里能找到常用的串口芯片下载:https://www.usb-drivers.org/category/usb-to-serial

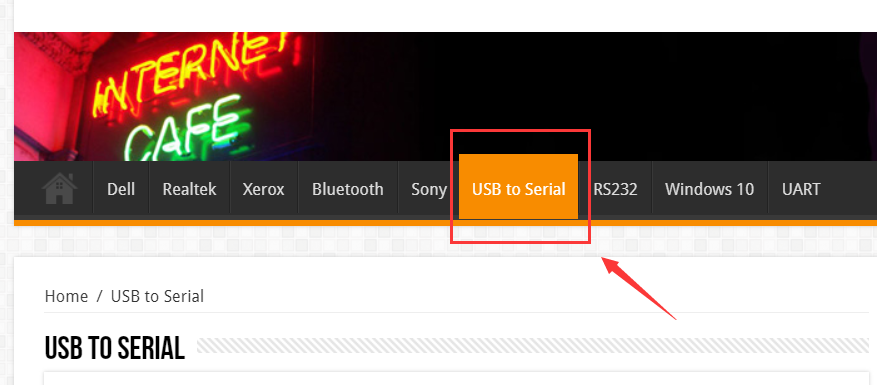

打开之后,选择USB to Serial(USB转串口),就能看到很多的驱动文件

2c3baaaa2addd9c4f57d4351f4645cd6.png最后

只要文件没选错,都能够正常安装,最后,好像漏了如何打开设备管理器,win7电脑,鼠标右键我的电脑-属性,在弹出的窗口中,窗口的左上角位置就有“设备管理器”,如下图所示:


win10电脑,就最简单了,鼠标移动到屏幕的左下角,然后鼠标右键,从上往下数第六个就是了

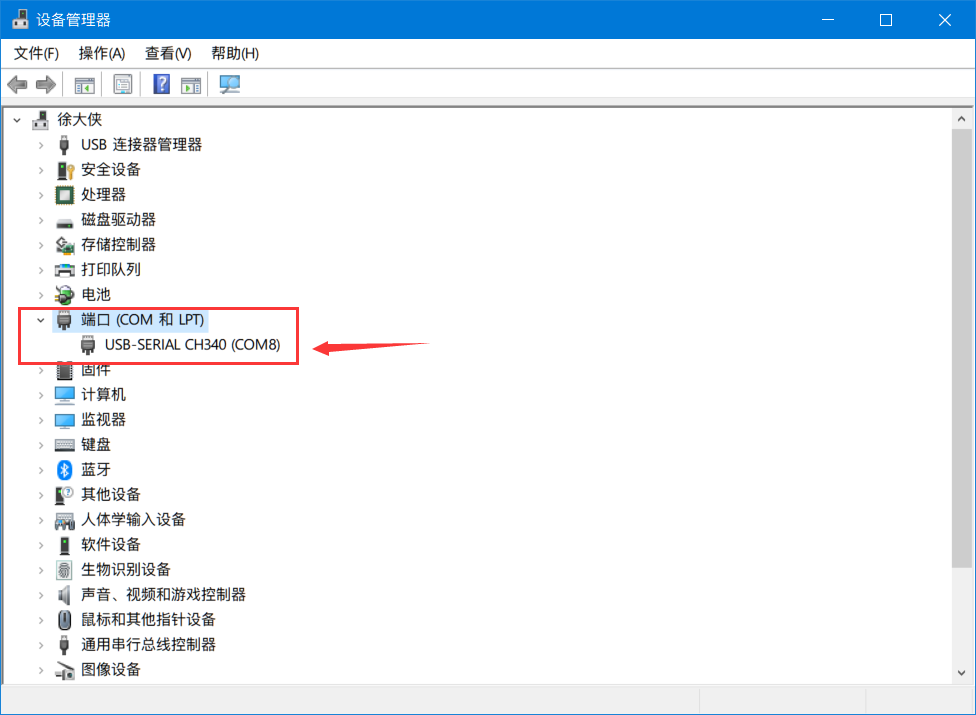

驱动成功安装好的标注,在设备管理器中能看到对顶的COM+数字
