VLAN这个技术是很常见的，那为什么要使用VLAN呢？这个技术的出现是为了解决什么问题？
其实我们学习各种网络技术，是为了“网络互通”，直白点说，就是网络中的不同设备之间，可以正常互相发送数据。此时，必须要求网络中的每个设备，都得有IP地址。
那么，基于通信的两个设备的IP地址是否在同一个网段，可以将网络互通的类型分为：交换网络和路由网络。今天暂时不讨论路由网络。
一.交换(网络)
交换指的是：通信设备的IP地址在同一个网段中。是通过交换机实现的。交换机的工作原理
1.形成MAC地址表
当交换机在一个端口收到数据后，会将其源MAC地址提取出来，与“端口”形成一个对应关系，称之为MAC地址条目。
2.查找MAC地址表
交换机将数据帧中的目标MAC地址提取出来，然后在MAC地址表中查看是否有对应的条目。如果有,则将数据帧从对应的端口发送出去；如果没有，则将数据进行广播。
广播指的是将数据从除入端口以外的其他接口都发送出。
既然无法隔离广播域，那么如果有以下情况：
比如一个交换网络中的PC1中毒了，此时总是频繁的以广播的方式
发送病毒报文，干扰其他正常的主机进行工作。这是一个非常恶劣
的事情，所以我们需要新的技术来解决这个问题。
思考1：
所谓的“报文以广播的方式”进行转发的，那“广播方式”如何在报文中体现出来？———–你怎么知道是广播还是单播呢？
“广播方式”是以“数据包中的目标地址的类型”体现出来的。如果是广播的话，那么目标地址，必然是广播地址。当前我们研究的是交换网络，所以此时我们描述的广播地址指的是：
广播MAC地址mac地址一共是6个字节，6*8=48个比特，也就是48位。48位全1就是广播mac地址：即：FF-FF-FF-FF-FF-FF (48bit全是1)
二层头部的目标mac地址是全F，就说明是广播数据。
所以，几乎所有的病毒报文的目标MAC地址都是全F，这样才尽可能的影响更多的主机。
思考2：
交换机的MAC地址表中，有没有一个针对 全F 的MAC地址表？答案是：肯定没有。那导致的结果是：交换机会将该广播的“病毒报文”进行“广播”。
基于上述情况，为了让交换机可以隔离不同的广播报文，我们可以使用相关的技术将原来的同一个广播域，隔离成多个不同的广播域。对应的技术是：VLAN。
二.VLAN
VLAN： virtual local area network(虚拟局域网)。它的作用就是在交换机上，用来隔离不同的广播域。
交换机上的所有接口，默认情况下属于同一个“广播域”，但是使用VLAN技术之后，可以实现不同的接口加入不同的VLAN，从而属于不同的“广播域”

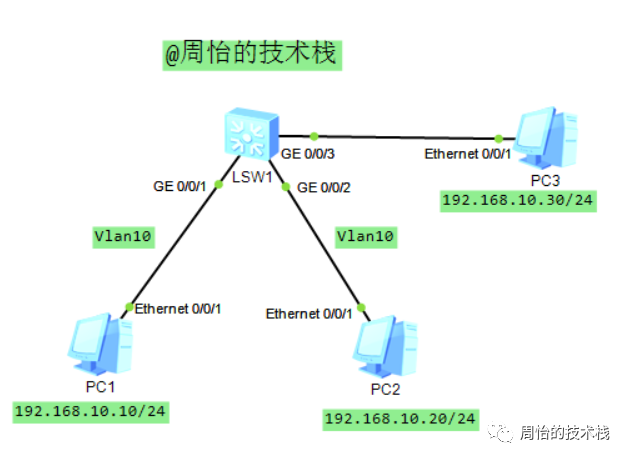

用以下拓扑图来试着做做：
配置思路：
1.配置PC机的ip地址和子网掩码
2.在交换机上创建VLAN
3.配置接口，设置不同的模式[access/trunk/hybrid]
4
.将接口加入到不同的VLAN

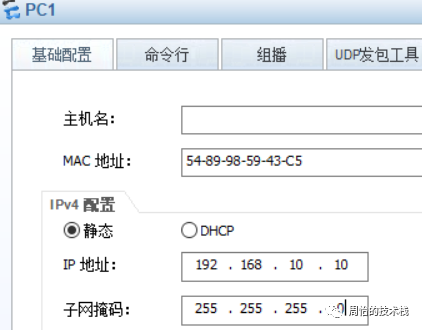

配置PC1：

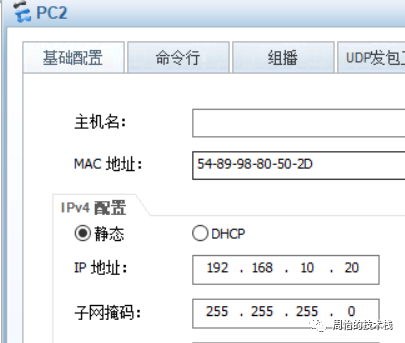

配置PC2:

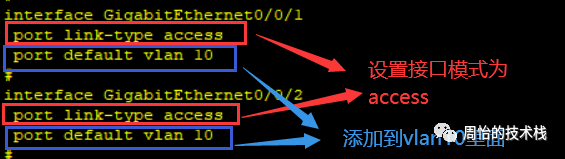

配置SW1：

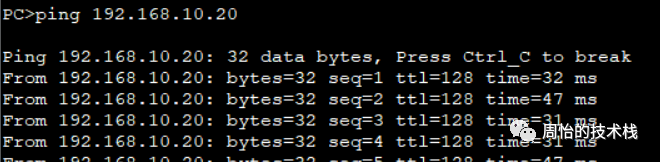

测试PC1和PC2的连通性：
通过上面的测试，可以看到PC1和PC2已经通了，实验已经完成。
我们再来添加一台PC机看看。

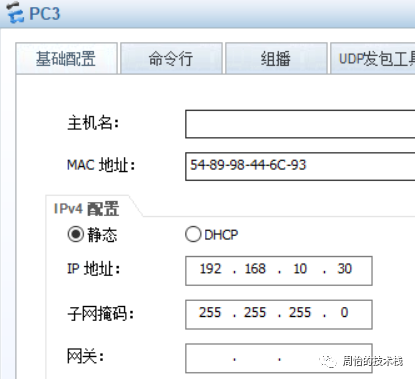

配置PC3:
配置SW1:
我们都知道，在同一个网段的ip地址之间是可以互相通信的，即ip地址地址的网络号相同就可以互相通信。针对案例的这个ip来说，是一个C类的ip地址，网络号是前3个字节，也就是说前3个字节一样就可以通信。我们来测试一下。

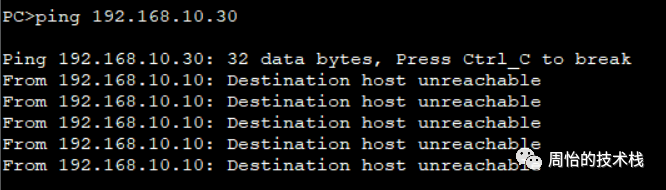

如图所示，是不通的。
那为什么明明在同一个网段，却ping不同呢？

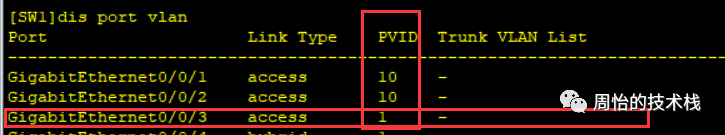

可以看到，G0/0/3接口与PC3相连，G0/0/3接口在默认的VLAN1里面，与PC1和PC2相连的接口不在同一个VLAN里，所以不能通信。
三.VLAN技术中，交换机的工作原理。
1.形成MAC地址表 当交换机在一个端口上收到数据以后，会将其源MAC地址 提取出来，与“端口”和端口所属于的 VLAN 形成一个对应关系，称之为MAC地址条目。
2.查找MAC地址表交换机将数据帧中的目标MAC地址提取出来，并且需要确认“该数据帧的入端口属于哪个vlan”，然后在交换机上找到该 vlan所对应的 MAC 地址表， 然后在该vlan对应的 MAC地址表中查看是否有对应的条目。如果有，则将数据帧从对应的端口发送出去；如果没有，则将数据进行广播 。广播：将数据从除入端口以外的其他所有与入端口属于同一个VLAN的接口都发送出去。
四.总结
在交换机上，属于不同的 VLAN 设备不可以互通，本质原因是：交换机将原来的那个大的MAC地址表，以 VLAN 为基本单位，分割成了很多小的 MAC 地址，即交换机为每个 VLAN都单独形成了一个MAC地址表。
