设计模式学习

1. 设计模式七大原则

1.1 设计模式的目的

编写软件过程中，面临着来自耦合性，内聚性以及可维护性，可扩展性，重用性，灵活性等多方面挑战，设计模式是为了让程序（软件），具有更好：

• 代码重用性（即：相同功能的代码，不用多次编写）
• 可读性（即：编程规范性，便于其他程序员的阅读和理解）
• 可扩展性（即：当需要增加新的功能时，非常的方便，又称为可维护）
• 可靠性（即：当增加新的功能后，对原来的功能没有影响）
• 使程序呈现高内聚，低耦合的特性

分享金句：

设计模式包含了面向对象的精髓，“懂了设计模式，你就懂了面向对象分析和设计（OOA/D）的精要”

Scott Mayers 在其巨著《Effective C++》就曾经说过：C++老手和 C++新手的区别就是前者手背上有很多伤疤

1.2 设计模式七大原则

设计模式原则，其实就是程序员在编程时，应当遵守的原则，也是各种设计模式的基础(即：设计模式为什么这样设计的依据)

设计模式常用的七大原则有:

• 单一职责原则
• 接口隔离原则
• 依赖倒转(倒置)原则
• 里氏替换原则
• 开闭原则
• 迪米特法则
• 合成复用原则

1.3 单一职责原则

1.3.1 基本介绍

对类来说的，即一个类应该只负责一项职责。如类A负责两个不同职责：职责1，职责2。当职责1需求变更而改变A时，可能造成职责2执行错误，所以需要将类A的粒度分解为 A1，A2

1.3.2 应用实例

交通工具案例分析

• 方案1【分析说明】
• 在方式1 的run方法中，违反了单一职责原则
• 解决方案：根据交通工具运行方式不同，分解成不同类即可

public class SingleResponsibility1 {
	public static void main(String[] args) {
		Vehicle vehicle = new Vehicle();
		vehicle.run("摩托车");
		vehicle.run("汽车");
		vehicle.run("飞机");
	}
}
// 交通工具类
// 方式1
// 1. 在方式1 的run方法中，违反了单一职责原则
// 2. 解决的方案非常的简单，根据交通工具运行方法不同，分解成不同类即可
class Vehicle {
	public void run(String vehicle) {
		System.out.println(vehicle + " 在公路上运行....");
	}
}

• 方案2【分析说明】
• 遵守单一职责原则
• 改动较大，即类分解，同时修改客户端

public class SingleResponsibility2 {
	public static void main(String[] args) {
		RoadVehicle roadVehicle = new RoadVehicle();
		roadVehicle.run("摩托车");
		roadVehicle.run("汽车");
		AirVehicle airVehicle = new AirVehicle();
		airVehicle.run("飞机");
	}
}
//方案2的分析
//1. 遵守单一职责原则
//2. 但是这样做的改动很大，即将类分解，同时修改客户端
//3. 改进：直接修改Vehicle 类，改动的代码会比较少=>方案3

class RoadVehicle {
	public void run(String vehicle) {
		System.out.println(vehicle + "公路运行");
	}
}

class AirVehicle {
	public void run(String vehicle) {
		System.out.println(vehicle + "天空运行");
	}
}

class WaterVehicle {
	public void run(String vehicle) {
		System.out.println(vehicle + "水中运行");
	}
}

• 方法3【分析说明】
• 这种修改方法没有对原来的类做大的修改，只是增加方法
• 虽然在类这个级别上没有遵守单一职责原则，但是在方法级别上，仍然是遵守单一职责

package com.atguigu.principle.singleresponsibility;

public class SingleResponsibility3 {
	public static void main(String[] args) {
		Vehicle2 vehicle2  = new Vehicle2();
		vehicle2.run("汽车");
		vehicle2.runWater("轮船");
		vehicle2.runAir("飞机");
	}
}
//方式3的分析
//1. 这种修改方法没有对原来的类做大的修改，只是增加方法
//2. 这里虽然没有在类这个级别上遵守单一职责原则，但是在方法级别上，仍然是遵守单一职责
class Vehicle2 {
	public void run(String vehicle) {
		//处理
		System.out.println(vehicle + " 在公路上运行....");
	}

	public void runAir(String vehicle) {
		System.out.println(vehicle + " 在天空上运行....");
	}

	public void runWater(String vehicle) {
		System.out.println(vehicle + " 在水中行....");
	}

	//方法2.
	//..
	//..

	//...
}

1.3.3 单一职责原则注意事项和细节

• 降低类的复杂度，一个类只负责一项职责
• 提高类的可读性，可维护性
• 降低变更引起的风险
• 通常情况下，应当遵守单一职责原则，只有逻辑足够简单，才可以在代码违反单一职责原则：只有类中方法数量足够少，可以在方法级别保持单一职责原则

1.4 接口隔离原则

接口隔离原则（Interface Segregation Principle）

1.4.1 基本介绍

• 客户端不应该依赖它不需要的接口，即一个类对另一个类的依赖应建立在最小的接口上

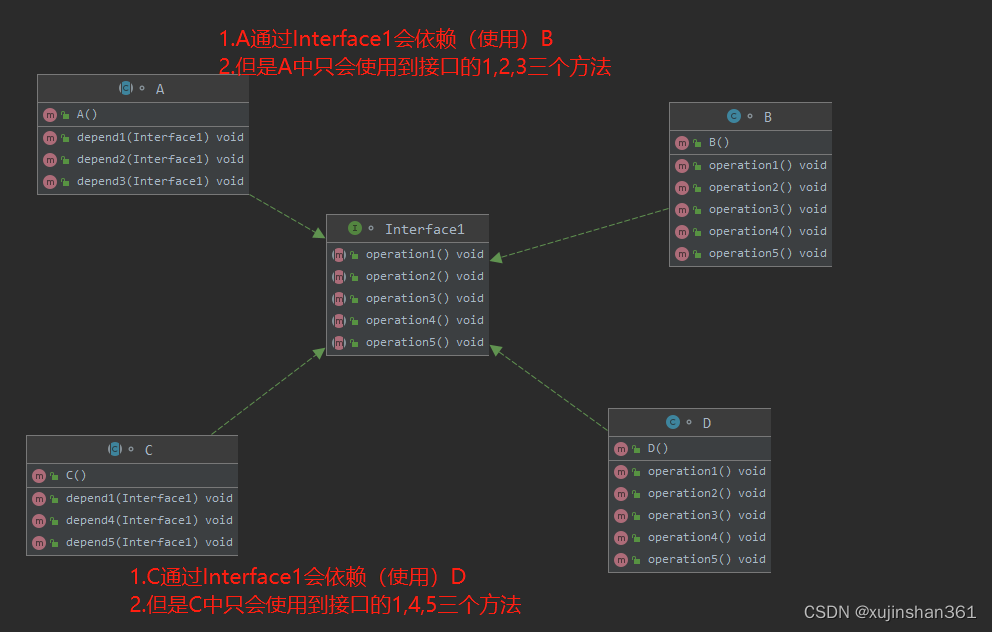

• 先看一张图


• 类A通过接口Interface1依赖类B，类C通过接口Interface1依赖接口D，如果接口Interface对于类A和类C来说不是最小接口，那么类B和类D必须去实现他们不需要的方法

• 接口隔离原则应当这样处理：将接口Interface1拆分为独立的接口，类A和类C分别与他们需要的接口建立依赖关系，也就是采用接口隔离

1.4.2 应用实例

• 类A通过接口Interface1 依赖B，类C通过接口Interface1依赖类D
• 没有使用接口隔离原则代码

public class Segregation1 {

	public static void main(String[] args) {
		// TODO Auto-generated method stub
	}
}

//接口
interface Interface1 {
	void operation1();
	void operation2();
	void operation3();
	void operation4();
	void operation5();
}

class B implements Interface1 {
	public void operation1() {
		System.out.println("B 实现了 operation1");
	}

	public void operation2() {
		System.out.println("B 实现了 operation2");
	}
	public void operation3() {
		System.out.println("B 实现了 operation3");
	}
	public void operation4() {
		System.out.println("B 实现了 operation4");
	}
	public void operation5() {
		System.out.println("B 实现了 operation5");
	}
}

class D implements Interface1 {
	public void operation1() {
		System.out.println("D 实现了 operation1");
	}

	public void operation2() {
		System.out.println("D 实现了 operation2");
	}
	public void operation3() {
		System.out.println("D 实现了 operation3");
	}
	public void operation4() {
		System.out.println("D 实现了 operation4");
	}
	public void operation5() {
		System.out.println("D 实现了 operation5");
	}
}

abstract class A implements Interface1 { //A 类通过接口Interface1 依赖(使用) B类，但是只会用到1,2,3方法
	public void depend1(Interface1 i) {
		i.operation1();
	}
	public void depend2(Interface1 i) {
		i.operation2();
	}
	public void depend3(Interface1 i) {
		i.operation3();
	}
}

abstract class C implements Interface1 { //C 类通过接口Interface1 依赖(使用) D类，但是只会用到1,4,5方法
	public void depend1(Interface1 i) {
		i.operation1();
	}
	public void depend4(Interface1 i) {
		i.operation4();
	}
	public void depend5(Interface1 i) {
		i.operation5();
	}
}

1.4.3 对传统方法的问题和使用接口隔离原则进行改进

• 类A通过接口Interface1依赖类B，类C通过接口Interface1依赖类D，如果接口
  Interface1对于类A和类C来说不是最小接口，那么类B和类D必须去实现他们不
  需要的方法

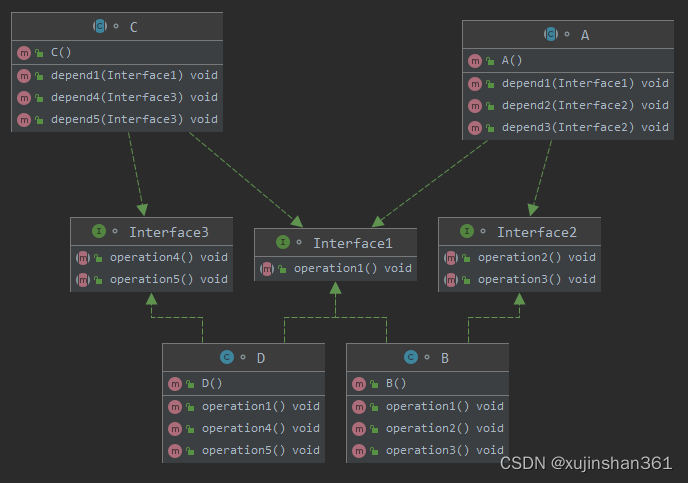

• 将接口Interface1拆分为独立的几个接口，类A和类C分别与他们需要的接口建立
  依赖关系。也就是采用接口隔离原则
• 接口Interface1中出现的方法，根据实际情况拆分为三个接口

• 代码实现

package com.atguigu.principle.segregation.improve;

public class Segregation1 {

	public static void main(String[] args) {
		// 使用
		A a = new A();
		a.depend1(new B()); // A类通过接口去依赖B类
		a.depend2(new B());
		a.depend3(new B());
		C c = new C();
		c.depend1(new D()); // C类通过接口去依赖(使用)D类
		c.depend4(new D());
		c.depend5(new D());
	}
}

// 接口1
interface Interface1 {
	void operation1();
}

// 接口2
interface Interface2 {
	void operation2();
	void operation3();
}

// 接口3
interface Interface3 {
	void operation4();
	void operation5();
}

class B implements Interface1, Interface2 {
	public void operation1() {
		System.out.println("B 实现了operation1");
	}

	public void operation2() {
		System.out.println("B 实现了 operation2");
	}

	public void operation3() {
		System.out.println("B 实现了 operation3");
	}

}

class D implements Interface1, Interface3 {
	public void operation1() {
		System.out.println("D 实现了 operation1");
	}

	public void operation4() {
		System.out.println("D 实现了 operation4");
	}

	public void operation5() {
		System.out.println("D 实现了 operation5");
	}
}

class A { // A类通过接口Interface1，Interface2 依赖（使用）B类，但是只会用到1,2,3三个方法
	public void depend1(Interface1 i) {
		i.operation1();
	}

	public void depend2(Interface2 i) {
		i.operation2();
	}

	public void depend3(Interface2 i) {
		i.operation3();
	}
}

class C  { // C类通过接口Interface1，Interface3 依赖（使用）D类，但是只会用到1,4,5方法
	public void depend1(Interface1 i) {
		i.operation1();
	}
	public void depend4(Interface3 i) {
		i.operation4();
	}
	public void depend5(Interface3 i) {
		i.operation5();
	}
}

1.5 依赖倒转原则

1.5.1 基本介绍

依赖倒转原则（Dependence Inversion Principle）是指：

• 高层模块不应该依赖低层模块，二者都应该依赖其抽象
• 抽象不应该依赖细节，细节应该依赖抽象
• 依赖倒转(倒置)的中心思想是面向接口编程
• 依赖倒转原则是基于这样的设计理念：相对于细节的多变性，抽象的东西要稳定的多。以抽象为基础搭建的架构比以细节为基础的架构要稳定的多。在java中，抽象指的是接口或抽象类，细节就是具体的实现类
• 使用接口或抽象类的目的是制定好规范，而不涉及任何具体的操作，把展现细节的任务交给他们的实现类去完成

1.5.2 应用实例

Person 接收消息的功能

• 实现方式1【分析说明】

package com.atguigu.principle.inversion;

public class DependecyInversion {

	public static void main(String[] args) {
		Person person = new Person();
		person.receive(new Email());
	}
}

class Email {
	public String getInfo() {
		return "电子邮件信息: hello,world";
	}
}

//完成Person接收消息的功能
//方式1分析
//1. 简单，比较容易想到
//2. 如果我们获取的对象是 微信，短信等等，则新增类，同时Perons也要增加相应的接收方法
//3. 解决思路：引入一个抽象的接口IReceiver, 表示接收者, 这样Person类与接口IReceiver发生依赖
//   因为Email, WeiXin 等等属于接收的范围，他们各自实现IReceiver 接口就ok, 这样就符合依赖倒转原则
class Person {
	public void receive(Email email ) {
		System.out.println(email.getInfo());
	}
}

• 实现方式2【分析说明】

package com.atguigu.principle.inversion.improve;

public class DependecyInversion {

	public static void main(String[] args) {
		//客户端无需改变
		Person person = new Person();
		person.receive(new Email());

		person.receive(new WeiXin());
	}

}

//定义接口
interface IReceiver {
	public String getInfo();
}

class Email implements IReceiver {
	public String getInfo() {
		return "电子邮件信息: hello,world";
	}
}

//增加微信
class WeiXin implements IReceiver {
	public String getInfo() {
		return "微信信息: hello,ok";
	}
}

//方式2
class Person {
	//这里我们是对接口的依赖
	public void receive(IReceiver receiver ) {
		System.out.println(receiver.getInfo());
	}
}

1.5.3 依赖关系传递的三种方式和应用案例

• 接口传递

// 方式1： 通过接口传递实现依赖
//         开关的接口

interface IOpenAndClose {
    public void open(ITV tv); //抽象方法,接收接口
}

interface ITV { //ITV接口
    public void play();
}

class ChangHong implements ITV {

    @Override
    public void play() {
        System.out.println("长虹电视机，打开");
    }

}
// 实现接口
class OpenAndClose implements IOpenAndClose {
    public void open(ITV tv) {
        tv.play();
    }
}

• 构造方法传递

// 方式2:通过构造方法依赖传递

interface IOpenAndClose {
    public void open(); //抽象方法
}

interface ITV { //ITV接口
    public void play();
}

class OpenAndClose implements IOpenAndClose {
    public ITV tv; //成员

    public OpenAndClose(ITV tv) { //构造器
        this.tv = tv;
    }

    public void open() {
        this.tv.play();
    }
}

• setter方式传递

// 方式3 , 通过setter方法传递
interface IOpenAndClose {
    public void open(); // 抽象方法

    public void setTv(ITV tv);
}

interface ITV { // ITV接口
    public void play();
}

class OpenAndClose implements IOpenAndClose {
    private ITV tv;

    public void setTv(ITV tv) {
        this.tv = tv;
    }

    public void open() {
        this.tv.play();
    }
}

class ChangHong implements ITV {

    @Override
    public void play() {
        // TODO Auto-generated method stub
        System.out.println("长虹电视机，打开");
    }
}

• 测试

public class DependencyPass {

    public static void main(String[] args) {
        ChangHong changHong = new ChangHong();
//		OpenAndClose openAndClose = new OpenAndClose();
//     openAndClose.open(changHong);
//        通过构造器进行依赖传递
		OpenAndClose openAndClose = new OpenAndClose(changHong);
		openAndClose.open();
        //通过setter方法进行依赖传递
        OpenAndClose openAndClose = new OpenAndClose();
        openAndClose.setTv(changHong);
        openAndClose.open();
    }
}

1.5.4 依赖倒转原则的注意事项和细节

• 低层模块尽量都要有抽象类或接口，或者两者都有，程序稳定性更好
• 变量的声明类型尽量是抽象类或接口，这样变量引用和实际对象间，就存在一个缓冲层，有利于程序扩展和优化
• 继承时遵循里式替换原则

1.6 里式替换原则

1.6.1 OO 中的继承性的思考和说明

• 继承包含这样一层含义：父类中凡是已经实现好的方法，实际上是在设定规范和契约，虽然它不强制要求所有的子类必须遵循这些契约，但是如果子类对这些已经实现的方法任意修改，就会对整个继承体系造成破坏。
• 继承在给程序设计带来便利的同时，也带来了弊端。比如使用继承会给程序带来侵入性，程序的可移植性降低，增加对象间的耦合性，如果一个类被其他的类所继承，则当这个类需要修改时，必须考虑到所有的子类，并且父类修改后，所有涉及到子类的功能都有可能产生故障
• 问题提出:在编程中，如何正确的使用继承？==> 里式替换原则

1.6.2 基本介绍

• 里氏替换原则(Liskov Substitution Principle)在1988年，由麻省理工学院的以为姓里的女士提出的。
• 如果对每个类型为T1的对象o1，都有类型为T2的对象o2，使得以T1定义的所有程序P在所有的对象o1都代换成o2时，程序P的行为没有发生变化，那么类型T2是类型T1的子类型。换句话说，所有引用基类的地方必须能透明地使用其子类的对象。
• 在使用继承时，遵循里氏替换原则，在子类中尽量不要重写父类的方法。
• 里氏替换原则告诉我们，继承实际上让两个类耦合性增强了，在适当的情况下，可以通过聚合，组合，依赖 来解决问题。

1.6.3 一个程序引出的问题和思考

public class Liskov {

    public static void main(String[] args) {
        A a = new A();
        System.out.println("11-3=" + a.func1(11, 3));
        System.out.println("1-8=" + a.func1(1, 8));
        System.out.println("-----------------------");
        B b = new B();
        System.out.println("11-3=" + b.func1(11, 3));//这里本意是求出11-3
        System.out.println("1-8=" + b.func1(1, 8));// 1-8
        System.out.println("11+3+9=" + b.func2(11, 3));
    }

}

// A类
class A {
    // 返回两个数的差
    public int func1(int num1, int num2) {
        return num1 - num2;
    }
}

// B类继承了A
// 增加了一个新功能：完成两个数相加,然后和9求和
class B extends A {
    //这里，重写了A类的方法, 可能是无意识
    public int func1(int a, int b) {
        return a + b;
    }

    public int func2(int a, int b) {
        return func1(a, b) + 9;
    }
}

1.6.4 解决方法

• 发现原来运行正常的相减的功能发生了错误。原因就是B类无意中重写了父类的方法，造成原有功能出现错误。在实际编程中，常常会通过重写父类的方法完成新的功能，这样写起来虽然简单，但整个继承体系的复用性会比较差。特别是运行多态比较频繁的时候

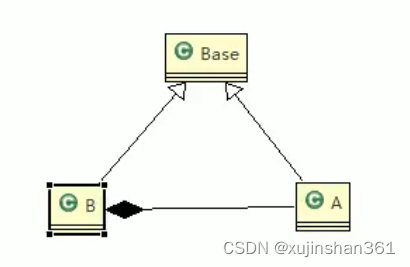

• 通用做法：原来的父类和子类都继承一个更通俗的基类，原有的继承关系去掉，采用依赖，聚合，组合等关系替代
• 改进方案


package com.atguigu.principle.liskov.improve;

public class Liskov {

	public static void main(String[] args) {
		A a = new A();
		System.out.println("11-3=" + a.func1(11, 3));
		System.out.println("1-8=" + a.func1(1, 8));

		System.out.println("-----------------------");
		B b = new B();
		//因为B类不再继承A类，因此调用者，不会再func1是求减法
		//调用完成的功能就会很明确
		System.out.println("11+3=" + b.func1(11, 3));//这里本意是求出11+3
		System.out.println("1+8=" + b.func1(1, 8));// 1+8
		System.out.println("11+3+9=" + b.func2(11, 3));

		//使用组合仍然可以使用到A类相关方法
		System.out.println("11-3=" + b.func3(11, 3));// 这里本意是求出11-3
	}
}

//创建一个更加基础的基类
class Base {
	//把更加基础的方法和成员写到Base类
}

// A类
class A extends Base {
	// 返回两个数的差
	public int func1(int num1, int num2) {
		return num1 - num2;
	}
}

// B类继承了A
// 增加了一个新功能：完成两个数相加,然后和9求和
class B extends Base {

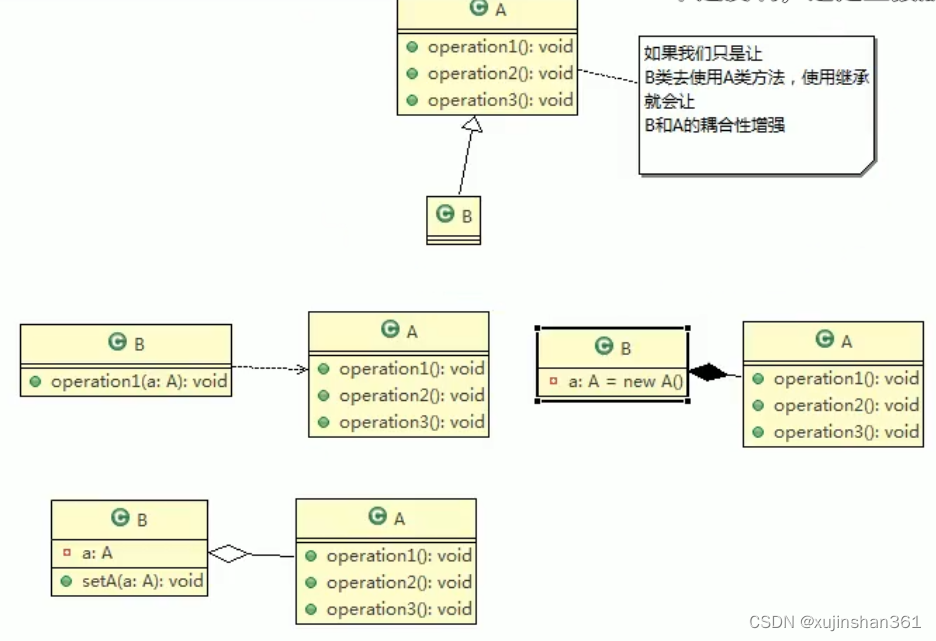

	//如果B需要使用A类的方法,使用组合关系
	private A a = new A();

	//这里，重写了A类的方法, 可能是无意识
	public int func1(int a, int b) {
		return a + b;
	}

	public int func2(int a, int b) {
		return func1(a, b) + 9;
	}

	//我们仍然想使用A的方法
	public int func3(int a, int b) {
		return this.a.func1(a, b);
	}
}

1.7 开闭原则

1.7.1 基本介绍

• 开闭原则（Open Closed Principle）是编程中最基础、最重要的设计原则
• 一个软件实体如类，模块和函数应该对扩展开发（对提供方），对修改关闭（对使用方）。用抽象构建框架，用实现扩展细节
• 当软件需要变化时，尽量通过扩展软件实体的行为来实现变化，而不是通过修改已有的代码来实现变化
• 编程中遵循其他原则，以及使用设计模式的目的就是遵循开闭原则

1.7.2 示例代码

• 类图设计


• 代码

public class Ocp {
	public static void main(String[] args) {
		//使用看看存在的问题
		GraphicEditor graphicEditor = new GraphicEditor();
		graphicEditor.drawShape(new Rectangle());
		graphicEditor.drawShape(new Circle());
		graphicEditor.drawShape(new Triangle());
	}
}

//这是一个用于绘图的类 [使用方]
class GraphicEditor {
	//接收Shape对象，然后根据type，来绘制不同的图形
	public void drawShape(Shape s) {
		if (s.m_type == 1)
			drawRectangle(s);
		else if (s.m_type == 2)
			drawCircle(s);
		else if (s.m_type == 3)
			drawTriangle(s);
	}
	//绘制矩形
	public void drawRectangle(Shape r) {
		System.out.println(" 绘制矩形 ");
	}
	//绘制圆形
	public void drawCircle(Shape r) {
		System.out.println(" 绘制圆形 ");
	}
	//绘制三角形
	public void drawTriangle(Shape r) {
		System.out.println(" 绘制三角形 ");
	}
}

//Shape类，基类
class Shape {
	int m_type;
}
class Rectangle extends Shape {
	Rectangle() {
		super.m_type = 1;
	}
}
class Circle extends Shape {
	Circle() {
		super.m_type = 2;
	}
}
//新增画三角形
class Triangle extends Shape {
	Triangle() {
		super.m_type = 3;
	}
}

1.7.3 优缺点

• 优点是比较好理解的，简单易操作
• 缺点是违反了设计模式的OCP原则，即对扩展开发（提供方），对修改关闭（使用方）。即当给类增加新功能的时候，尽量不修改代码，或者尽可能少修改代码
• 比如，需要新增一个图形种类，三角形，则需要多处修改， 修改地方较多

1.7.4 改进的思路分析

思路：把创建Shape类做成抽象类， 并提供一个抽象的draw 方法，让子类去实现即可。这样有新的图形种类时，只需要让新的图像类继承Shape，并实现draw方法即可，使用方的代码就不需要修–>满足了开闭原则

改进后的代码：

public class Ocp {

	public static void main(String[] args) {
		//使用看看存在的问题
		GraphicEditor graphicEditor = new GraphicEditor();
		graphicEditor.drawShape(new Rectangle());
		graphicEditor.drawShape(new Circle());
		graphicEditor.drawShape(new Triangle());
		graphicEditor.drawShape(new OtherGraphic());
	}

}

//这是一个用于绘图的类 [使用方]
class GraphicEditor {
	//接收Shape对象，调用draw方法
	public void drawShape(Shape s) {
		s.draw();
	}
}

//Shape类，基类
abstract class Shape {
	int m_type;
	public abstract void draw();//抽象方法
}

class Rectangle extends Shape {
	Rectangle() {
		super.m_type = 1;
	}
	@Override
	public void draw() {
		// TODO Auto-generated method stub
		System.out.println(" 绘制矩形 ");
	}
}

class Circle extends Shape {
	Circle() {
		super.m_type = 2;
	}
	@Override
	public void draw() {
		// TODO Auto-generated method stub
		System.out.println(" 绘制圆形 ");
	}
}

//新增画三角形
class Triangle extends Shape {
	Triangle() {
		super.m_type = 3;
	}
	@Override
	public void draw() {
		// TODO Auto-generated method stub
		System.out.println(" 绘制三角形 ");
	}
}

//新增一个图形
class OtherGraphic extends Shape {
	OtherGraphic() {
		super.m_type = 4;
	}
	@Override
	public void draw() {
		// TODO Auto-generated method stub
		System.out.println(" 绘制其它图形 ");
	}
}

1.8 迪米特法则

1.8.1 基本介绍

• 一个对象应该对其他对象保持最少的了解
• 类与类关系越密切，耦合度越大
• 迪米特法则(Demeter Principle)又叫最少知道原则，即一个类对自己依赖的类知道的越少越好。也就是说，对于被依赖的类不管多么复杂，都尽量将逻辑封装在类的内部。对外除了提供的public 方法，不对外泄露任何信息
• 迪米特法则还有个更简单的定义：只与直接的朋友通信
• 直接的朋友：每个对象都会与其他对象有耦合关系，只要两个对象之间有耦合关系，我们就说这两个对象之间是朋友关系。耦合的方式很多，依赖，关联，组合，聚合等。其中，我们称出现成员变量，方法参数，方法返回值中的类为直接的朋友，而出现在局部变量中的类不是直接的朋友。也就是说，陌生的类最好不要以局部变量的形式出现在类的内部

1.8.2 应用实例

• 有一个学校，下属有各个学院和总部，现在要求打印出学校总部员工ID和学院员工的ID
• 代码演示

package com.atguigu.principle.demeter;

import java.util.ArrayList;
import java.util.List;

//客户端
public class Demeter1 {

	public static void main(String[] args) {
		//创建了一个 SchoolManager 对象
		SchoolManager schoolManager = new SchoolManager();
		//输出学院的员工id 和  学校总部的员工信息
		schoolManager.printAllEmployee(new CollegeManager());

	}

}


//学校总部员工类
class Employee {
	private String id;

	public void setId(String id) {
		this.id = id;
	}

	public String getId() {
		return id;
	}
}


//学院的员工类
class CollegeEmployee {
	private String id;

	public void setId(String id) {
		this.id = id;
	}

	public String getId() {
		return id;
	}
}


//管理学院员工的管理类
class CollegeManager {
	//返回学院的所有员工
	public List<CollegeEmployee> getAllEmployee() {
		List<CollegeEmployee> list = new ArrayList<CollegeEmployee>();
		for (int i = 0; i < 10; i++) { //这里我们增加了10个员工到 list
			CollegeEmployee emp = new CollegeEmployee();
			emp.setId("学院员工id= " + i);
			list.add(emp);
		}
		return list;
	}
}

//学校管理类

//分析 SchoolManager 类的直接朋友类有哪些 Employee、CollegeManager
//CollegeEmployee 不是 直接朋友 而是一个陌生类，这样违背了 迪米特法则
class SchoolManager {
	//返回学校总部的员工
	public List<Employee> getAllEmployee() {
		List<Employee> list = new ArrayList<Employee>();

		for (int i = 0; i < 5; i++) { //这里我们增加了5个员工到 list
			Employee emp = new Employee();
			emp.setId("学校总部员工id= " + i);
			list.add(emp);
		}
		return list;
	}

	//该方法完成输出学校总部和学院员工信息(id)
	void printAllEmployee(CollegeManager sub) {

		//分析问题
		//1. 这里的 CollegeEmployee 不是  SchoolManager的直接朋友
		//2. CollegeEmployee 是以局部变量方式出现在 SchoolManager
		//3. 违反了 迪米特法则

		//获取到学院员工
		List<CollegeEmployee> list1 = sub.getAllEmployee();
		System.out.println("------------学院员工------------");
		for (CollegeEmployee e : list1) {
			System.out.println(e.getId());
		}
		//获取到学校总部员工
		List<Employee> list2 = this.getAllEmployee();
		System.out.println("------------学校总部员工------------");
		for (Employee e : list2) {
			System.out.println(e.getId());
		}
	}
}

1.8.3 应用实例改进

• 前面设计的问题在于SchoolManager中，CollegeEmployee类不是SchoolManager类的直接朋友（分析）
• 按照迪米特法则，应该避免类中出现这样非直接朋友关系的耦合
• 对代码按照迪米特法则进行修改，如下：

package com.atguigu.principle.demeter.improve;

import java.util.ArrayList;
import java.util.List;

//客户端
public class Demeter1 {

	public static void main(String[] args) {
		System.out.println("~~~使用迪米特法则的改进~~~");
		//创建了一个 SchoolManager 对象
		SchoolManager schoolManager = new SchoolManager();
		//输出学院的员工id 和  学校总部的员工信息
		schoolManager.printAllEmployee(new CollegeManager());

	}

}


//学校总部员工类
class Employee {
	private String id;

	public void setId(String id) {
		this.id = id;
	}

	public String getId() {
		return id;
	}
}


//学院的员工类
class CollegeEmployee {
	private String id;

	public void setId(String id) {
		this.id = id;
	}

	public String getId() {
		return id;
	}
}


//管理学院员工的管理类
class CollegeManager {
	//返回学院的所有员工
	public List<CollegeEmployee> getAllEmployee() {
		List<CollegeEmployee> list = new ArrayList<CollegeEmployee>();
		for (int i = 0; i < 10; i++) { //这里我们增加了10个员工到 list
			CollegeEmployee emp = new CollegeEmployee();
			emp.setId("学院员工id= " + i);
			list.add(emp);
		}
		return list;
	}

	//输出学院员工的信息
	public void printEmployee() {
		//获取到学院员工
		List<CollegeEmployee> list1 = getAllEmployee();
		System.out.println("------------学院员工------------");
		for (CollegeEmployee e : list1) {
			System.out.println(e.getId());
		}
	}
}

//学校管理类

//分析 SchoolManager 类的直接朋友类有哪些 Employee、CollegeManager
//CollegeEmployee 不是 直接朋友 而是一个陌生类，这样违背了 迪米特法则
class SchoolManager {
	//返回学校总部的员工
	public List<Employee> getAllEmployee() {
		List<Employee> list = new ArrayList<Employee>();

		for (int i = 0; i < 5; i++) { //这里我们增加了5个员工到 list
			Employee emp = new Employee();
			emp.setId("学校总部员工id= " + i);
			list.add(emp);
		}
		return list;
	}

	//该方法完成输出学校总部和学院员工信息(id)
	void printAllEmployee(CollegeManager sub) {

		//分析问题
		//1. 将输出学院的员工方法，封装到CollegeManager
		sub.printEmployee();

		//获取到学校总部员工
		List<Employee> list2 = this.getAllEmployee();
		System.out.println("------------学校总部员工------------");
		for (Employee e : list2) {
			System.out.println(e.getId());
		}
	}
}

1.8.4 迪米特法则注意事项和细节

• 迪米特法则的核心是降低类之间的耦合
• 但是要注意：由于每个类都减少了不必要的依赖，因此迪米特法则只是要求降低类间（对象间）耦合关系，并不是要求完全没有依赖关系

1.9 合成复用原则

合成复用原则（Composite Reuse Principle）

1.9.1 基本介绍

• 原则是尽量使用合成/聚合的方式，而不是继承


1.10 设计原则核心思想

• 找出应用中可能需要变化之处，把它们独立出来，不要和那些不需要变化的代码混在一起
• 针对接口编程，而不是针对实现编程
• 为了交互对象之间的松耦合设计而努力

2. UML类图

2.1 UML基本介绍

• UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
• UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等

• 使用UML来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模

2.2 UML 图

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，
UML图分类：

• 用例图(use case)
• 静态结构图：类图、对象图、包图、组件图、部署图
• 动态行为图：交互图（时序图与协作图）、状态图、活动图

说明：

• 类图是描述类与类之间的关系的，是UML图中最核心的

2.3 UML类图

• 用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系
• 类之间的关系：依赖、泛化（继承）、实现、关联、聚合和组合
• 简单类图举例：

代码

public class Person{ //代码形式->类图
	private Integer id;
	private String name;
	public void setName(String name){
		this.name=name;
	}
	public String getName(){
		return  name;
	}
}

类图

2.4 类图– 依赖关系（Dependence）

• 只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编译都通过不了

package com.atguigu.uml.dependence;

public class PersonServiceBean {
	private PersonDao personDao;// 类

	public void save(Person person) {
	}
	public IDCard getIDCard(Integer personid) {
		return null;
	}
	public void modify() {
		Department department = new Department();
	}

}
public class PersionDao{}

public class IDCard{}

public class Persion{}

public class Department{}

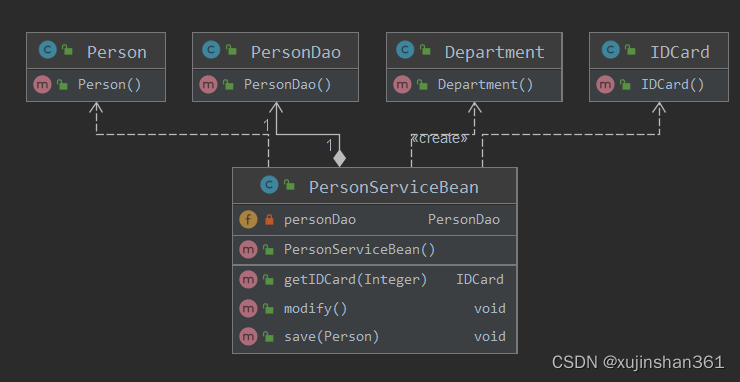

对应的类图：

小结

• 类中使用到了对方
• 如果是类的成员属性
• 如果是方法的返回类型
• 是方法接收的参数类型
• 方法中使用到

2.5 类图–泛化关系（Generalization）

泛化关系实际上就是继承关系，它是依赖关系的特例
代码:

public abstract class DaoSupport{
	public void save(Object entity){
	}
	public void delete(Object id){
	}
}

public class PersonServiceBean extends DaoSupport {

}

对应的类图：

• 泛化关系实际上就是继承关系
• 如果A类继承了B类，就说A和B存在泛化关系

2.6 类图–实现关系（Implementation）

实现关系实际上就是A类实现B接口，就是依赖关系的特列

代码：

public interface PersonService {
	public void delete(Integer id);

}
public class PersonServiceBean implements PersonService{

	@Override
	public void delete(Integer id) {
		// TODO Auto-generated method stub
		System.out.println("delete..");
	}

}

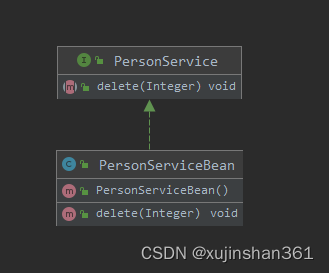

对应的类图：

2.7 类图–关联关系（Association）

关联关系实际上就是类与类之间的关联，它是依赖关系的特例

• 关联具有导航性：即双向关系或单项关系
• 关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”(表示n到 m个都可以),“m…*”（表示至少m个）

单向一对一关系

public class Persion{
	private IDCard card;
}

public class IDCard{}

双向一对一关系

public class Persion{
	private IDCard card;
}

public class IDCard{
	private Persion persion;
}

2.9 类图–聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。
如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

代码：

public class Moniter {}
public class Mouse {}

public class Computer {
	private Mouse mouse; //鼠标可以和computer分离
	private Moniter moniter;//显示器可以和Computer分离
	public void setMouse(Mouse mouse) {
		this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
		this.moniter = moniter;
	}
}

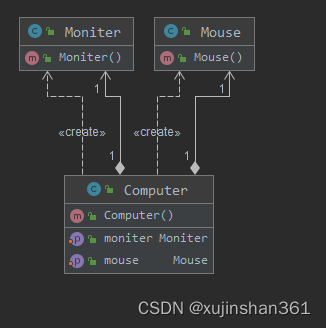

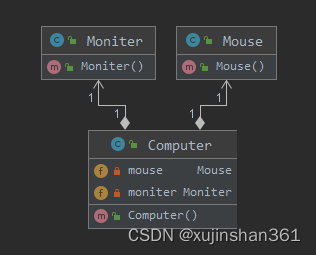

2.9 类图–组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开

代码：

public class Moniter {}
public class Mouse {}
package com.atguigu.uml.composition;

public class Computer {
	private Mouse mouse = new Mouse(); //鼠标可以和computer不能分离
	private Moniter moniter = new Moniter();//显示器可以和Computer不能分离
	public void setMouse(Mouse mouse) {
		this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
		this.moniter = moniter;
	}
}

类图：

3. 设计模式概述

3.1 设计模式介绍

• 设计模式是程序员在面对同类软件工程设计问题所总结出来的有用的经验，模式不是代码，而是某类问题的通用解决方案，设计模式（Design pattern）代表了最佳的实践。这些解决方案是众多软件开发人员经过相当长的一段时间的试验和错误总结出来的
• 设计模式的本质提高 软件的维护性，通用性和扩展性，并降低软件的复杂度
• <<设计模式>> 是经典的书，作者是 Erich Gamma、Richard Helm、Ralph Johnson 和 John Vlissides Design（俗称 “四人组 GOF”）
• 设计模式并不局限于某种语言，java，php，c++ 都有设计模式

3.2 设计模式类型

设计模式分为三种类型，共23种

• 创建型模式：单例模式，抽象工厂模式，原型模式，建造者模式，工厂模式
• 结构模式：适配器模式，桥接模式，装饰模式，组合模式，外观模式，享元模式，代理模式
• 行为型模式：模版方法模式、命令模式、访问者模式、迭代器模式、观察者模式、中介者模式、备忘录模式、解释器模式（Interpreter模式）、状态模式、策略模式、职责链模式(责任链模式)

4. 单例设计模式

4.1 单例设计模式介绍

• 所谓类的单例设计模式，就是采取一定的方法保证在整个软件系统中，对某个类只能存在一个对象实例，并且该类只提供一个取得其对象实例的方法（静态方法）
• 比如Hibernate的SessionFactory，它充当数据存储源的代理，并负责创建Session对象。SessionFactory并不是轻量级的，一般情况下，一个项目通常只需要一个SessionFactory就够了，这就会用到单例模式

4.2 单例设计模式八种方式

• 饿汉式（静态常量）
• 饿汉式（静态代码块）
• 懒汉式（线程不安全）
• 懒汉式（线程安全，同步方法）
• 懒汉式（线程安全，同步代码块）
• 双重检查
• 静态内部类
• 枚举

4.3 饿汉式（静态常量）

饿汉式（静态常量）应用实例：
步骤：

• 构造器私有化 (防止 new )
• 类的内部创建对象
• 向外暴露一个静态的公共方法。getInstance
• 代码实现

public class SingletonTest01 {
	public static void main(String[] args) {
		//测试
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}
}

//饿汉式(静态变量)
class Singleton {
	//1. 构造器私有化, 外部不能new
	private Singleton() {

	}
	//2.本类内部创建对象实例
	private final static Singleton instance = new Singleton();

	//3. 提供一个公有的静态方法，返回实例对象
	public static Singleton getInstance() {
		return instance;
	}
}

优缺点说明：

• 优点：这种写法比较简单，就是在类装载的时候就完成实例化。避免了线程同步问题
• 缺点：在类装载的时候就完成实例化，没有达到Lazy Loading的效果。如果从始至终从未使用过这个实例，则会造成内存的浪费
• 这种方式基于classloder机制避免了多线程的同步问题，不过，instance在类装载时就实例化，在单例模式中大多数都是调用getInstance方法， 但是导致类装载的原因有很多种，因此不能确定有其他的方式（或者其他的静态方法）导致类装载，这时候初始化instance就没有达到lazy loading的效果
• 结论：这种单例模式可用，可能造成内存浪费

4.4 饿汉式（静态代码块）

• 代码实现

public class SingletonTest02 {

	public static void main(String[] args) {
		//测试
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}

}

//饿汉式(静态变量)
class Singleton {

	//1. 构造器私有化, 外部能new
	private Singleton() {

	}

	//2.本类内部创建对象实例
	private  static Singleton instance;

	static { // 在静态代码块中，创建单例对象
		instance = new Singleton();
	}

	//3. 提供一个公有的静态方法，返回实例对象
	public static Singleton getInstance() {
		return instance;
	}
}

优缺点说明：

• 这种方式和上面的方式其实类似，只不过将类的实例化的过程放在了静态代码块中，也就是在类装载的时候，就执行静态代码块中的代码，初始化类的实例。优点和上面的一样
• 结论：这种单例可用，但是可能造成内存浪费

4.5 懒汉式（线程不安全）

• 代码实现

public class SingletonTest03 {
	public static void main(String[] args) {
		System.out.println("懒汉式1 ， 线程不安全~");
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}
}

class Singleton {
	private static Singleton instance;

	private Singleton() {}

	//提供一个静态的公有方法，当使用到该方法时，才去创建 instance
	//即懒汉式
	public static Singleton getInstance() {
		if(instance == null) {
			instance = new Singleton();
		}
		return instance;
	}
}

优缺点说明：

• 起到Lazy Loading 的效果，但是只能在单线程下使用
• 如果在多线下，一个线程进入了if(singleton==null)判断语句块，还未来得及往下执行，另一个线程也通过了这个判断语句，这时便会产生多个实例。所以在多线程环境下不可使用这种方式
• 结论：在实际开发中，不要使用这种方式

4.6 懒汉式（线程安全，同步方法）

代码实现：

public class SingletonTest04 {

	public static void main(String[] args) {
		System.out.println("懒汉式2 ， 线程安全~");
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}
}

// 懒汉式(线程安全，同步方法)
class Singleton {
	private static Singleton instance;

	private Singleton() {}

	//提供一个静态的公有方法，加入同步处理的代码，解决线程安全问题
	//即懒汉式
	public static synchronized Singleton getInstance() {
		if(instance == null) {
			instance = new Singleton();
		}
		return instance;
	}
}

优缺点说明：

• 解决了线程安全问题
• 效率太低了，每个线程在想获得类的实例时时候，执行了getInstance（）方法都要进行同步。而其实这个方法只执行一次实例化代码就够了，后面的想获得该类实例，直接return就行了。方法进行同步效率太低
• 结论：在实际开发中，不推荐这种方式

4.7 懒汉式（线程安全，同步代码块）

• 代码实现：

class Singleton {
	private static Singleton instance;

	private Singleton() {}

	public static Singleton getInstance() {
		if(instance == null) {
			synchronized (Singleton.class) {
				instance = new Singleton();
			}
		}
		return instance;
	}
}

• 不推荐使用

4.8 双重检查

• 代码实现：

public class SingletonTest06 {

	public static void main(String[] args) {
		System.out.println("双重检查");
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}
}

// 懒汉式(双重检查)
class Singleton {
	private static volatile Singleton instance; // 保证可见性，禁止指令重排

	private Singleton() {}

	//提供一个静态的公有方法，加入双重检查代码，解决线程安全问题, 同时解决懒加载问题
	//同时保证了效率, 推荐使用

	public static Singleton getInstance() {
		if(instance == null) {
			synchronized (Singleton.class) {
				if(instance == null) {
					instance = new Singleton();
				}
			}
		}
		return instance;
	}
}

优缺点说明：

• Double-Check概念是多线程开发中常使用到的，如上所示，进行了两次if(singleton==null)检查，保证了线程安全
• 这样，实例化代码只用执行一次，后面再次访问时，判断if(singleton==null),直接return 实例化对象，也就避免了反复进行方法同步
• 线程安全：延迟加载，效率高
• 结论：实际开发中，推荐使用这种单例模式

4.9 静态内部类

• 代码实现：

public class SingletonTest07 {

	public static void main(String[] args) {
		System.out.println("使用静态内部类完成单例模式");
		Singleton instance = Singleton.getInstance();
		Singleton instance2 = Singleton.getInstance();
		System.out.println(instance == instance2); // true
		System.out.println("instance.hashCode=" + instance.hashCode());
		System.out.println("instance2.hashCode=" + instance2.hashCode());
	}
}

// 静态内部类完成， 推荐使用
class Singleton {
	private static volatile Singleton instance;

	//构造器私有化
	private Singleton() {}

	//写一个静态内部类,该类中有一个静态属性 Singleton
	private static class SingletonInstance {
		private static final Singleton INSTANCE = new Singleton();
	}

	//提供一个静态的公有方法，直接返回SingletonInstance.INSTANCE

	public static synchronized Singleton getInstance() {

		return SingletonInstance.INSTANCE;
	}
}

优缺点说明：

• 这种方式采用了类装载的机制来保证初始化实例时只有一个线程
• 静态内部类方式在Singleton类被装载时并不会立即实例化，而是在需要实例化时，调用getInstance方法，才会装载SingletonInstance类，从而完成Singleton的实例化
• 类的静态属性只会在第一次加载类的时候初始化，所以在这里，JVM帮助我们保证了线程的安全性，在类进行初始化时，别的线程是无法进入的
• 优点：避免了线程不安全，利用静态内部类特点实现延迟加载，效率高
• 结论：推荐使用

4.10 枚举

• 代码实现：

public class SingletonTest08 {
	public static void main(String[] args) {
		Singleton instance = Singleton.INSTANCE;
		Singleton instance2 = Singleton.INSTANCE;
		System.out.println(instance == instance2);

		System.out.println(instance.hashCode());
		System.out.println(instance2.hashCode());

		instance.sayOK();
	}
}

//使用枚举，可以实现单例, 推荐
enum Singleton {
	INSTANCE; //属性
	public void sayOK() {
		System.out.println("ok~");
	}
}

优缺点说明：

• 这借助JDK1.5中添加的枚举来实现单例模式。不仅能避免多线程同步问题，而且还能防止反序列化重新创建新的对象
• 这种方式是Effective Java作者Josh Bloch 提倡的方式
• 结论：推荐使用

4.11 单例模式在JDK应用的源码分析

4.11.1 单例模式在JDK应用的源码分析

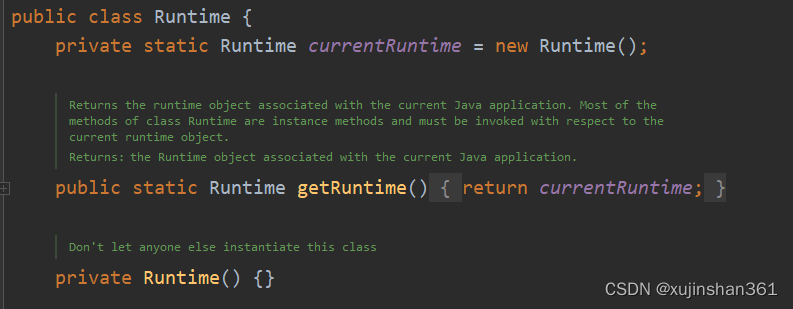

• JDK中，java.lang.Runtime 就是经典的单例模式（饿汉式）
• 代码展示：

4.11.2 单例模式注意事项和细节说明

• 单例模式保证了 系统内存中该类只存在一个对象，节省了系统资源，对于一些需要频繁创建销毁的对象，使用单例模式可以提高系统性能
• 当想实例化一个单例类的时候，必须要记住使用相应的获取对象的方法，而不是使用new
• 单例模式使用的场景：需要频繁的进行创建和销毁的对象、创建对象时耗时过多或耗费资源过多(即：重量级对象)，但又经常用到的对象、工具类对象、频繁访问数据库或文件的对象(比如数据源、session工厂等)

5. 工厂模式

5.1 简单工厂模式

5.1.1 看一个具体的需求

看一个披萨的项目：要便于披萨种类的扩展，要便于维护

• 披萨的种类很多（比如：GreePizz，CheesePizz等）
• 披萨的制作有prepare，bake，cut，box
• 完成披萨店订购功能

5.1.2 使用传统的方式来完成

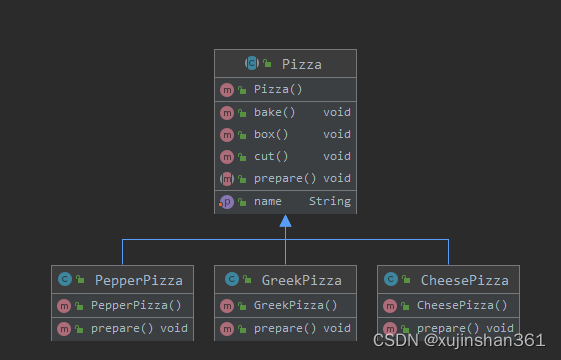

• 思路分析（类图）

• 代码实现：

//	 构造器
public OrderPizza() {
	Pizza pizza = null;
	String orderType; // 订购披萨的类型
	do {
		orderType = getType();
		if (orderType.equals("greek")) {
			pizza = new GreekPizza();
			pizza.setName(" 希腊披萨 ");
		} else if (orderType.equals("cheese")) {
			pizza = new CheesePizza();
			pizza.setName(" 奶酪披萨 ");
		} else {
			break;
		}
		//输出pizza 制作过程
		pizza.prepare();
		pizza.bake();
		pizza.cut();
		pizza.box();

	} while (true);
}

5.1.3 传统方式的优缺点

• 优点是比较好理解，简单易操作
• 缺点是违反了设计模式的OCP原则，即扩展开放，对修改关闭。即当给类增加新功能的时候，尽量不修改代码，或者尽可能减少修改代码
• 比如新增一个Pizza的种类（Pepper披萨），需要进行如下修改

} else if (orderType.equals("pepper")) {
			pizza = new PepperPizza();·
			pizza.setName("胡椒披萨");
}

• 改进的思路分析
• 分析：修改代码可以接受，但是如果在其他的地方也有创建Pizza的代码，就意味着，也需要修改，而创建Pizza的代码，往往有多处
• 思路：把创建Pizza对象封装到一个类，这样就有新的Pizza种类时，只需要修改该类即可，其他有创建到Pizza对象的代码就不需要修改了–>简单工厂

5.1.4 基本介绍

• 简单工厂模式是属于创建型模式，是工厂模式的一种。简单工厂模式是由一个工厂对象决定创建出哪一种产品类的实例。简单工厂模式是工厂模式家族中最简单实用的模式
• 简单工厂模式：定义了一个创建对象的类，由这个类来封装实例化对象的行为(代码)
• 在软件开发中，当我们会用到大量的创建某种、某类或者某批对象时，就会使用到工厂模式

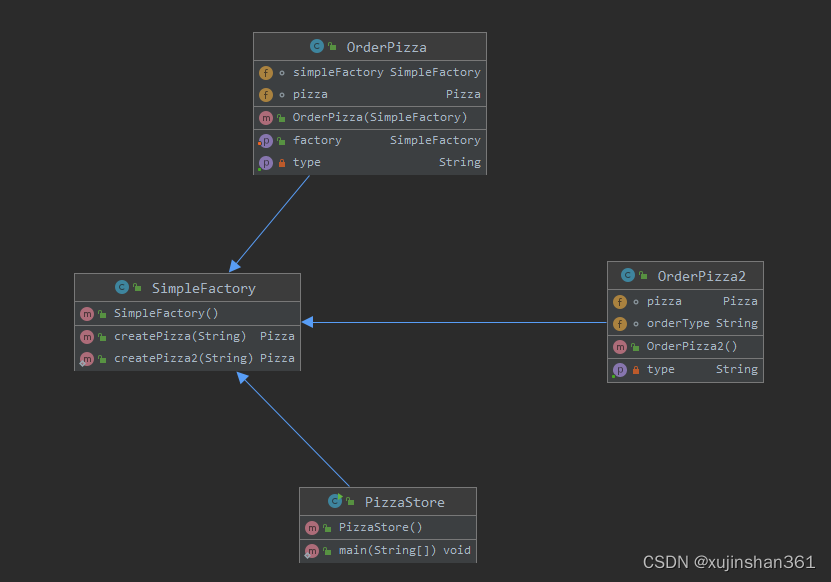

5.1.5 使用简单工厂模式

• 简单工厂模式的设计方案：定义一个可以实例化Pizza对象的类，封装创建对象的代码


• 代码实现：

//简单工厂类
public class SimpleFactory {

	//更加orderType 返回对应的Pizza 对象
	public Pizza createPizza(String orderType) {

		Pizza pizza = null;

		System.out.println("使用简单工厂模式");
		if (orderType.equals("greek")) {
			pizza = new GreekPizza();
			pizza.setName(" 希腊披萨 ");
		} else if (orderType.equals("cheese")) {
			pizza = new CheesePizza();
			pizza.setName(" 奶酪披萨 ");
		} else if (orderType.equals("pepper")) {
			pizza = new PepperPizza();
			pizza.setName("胡椒披萨");
		}

		return pizza;
	}

	//简单工厂模式 也叫 静态工厂模式

	public static Pizza createPizza2(String orderType) {
		Pizza pizza = null;
		System.out.println("使用简单工厂模式2");
		if (orderType.equals("greek")) {
			pizza = new GreekPizza();
			pizza.setName(" 希腊披萨 ");
		} else if (orderType.equals("cheese")) {
			pizza = new CheesePizza();
			pizza.setName(" 奶酪披萨 ");
		} else if (orderType.equals("pepper")) {
			pizza = new PepperPizza();
			pizza.setName("胡椒披萨");
		}
		return pizza;
	}
}

public class OrderPizza {
	//定义一个简单工厂对象
	SimpleFactory simpleFactory;
	Pizza pizza = null;

	//构造器
	public OrderPizza(SimpleFactory simpleFactory) {
		setFactory(simpleFactory);
	}

	public void setFactory(SimpleFactory simpleFactory) {
		String orderType = ""; //用户输入的

		this.simpleFactory = simpleFactory; //设置简单工厂对象

		do {
			orderType = getType();
			pizza = this.simpleFactory.createPizza(orderType);

			//输出pizza
			if(pizza != null) { //订购成功
				pizza.prepare();
				pizza.bake();
				pizza.cut();
				pizza.box();
			} else {
				System.out.println(" 订购披萨失败 ");
				break;
			}
		}while(true);
	}

	// 写一个方法，可以获取客户希望订购的披萨种类
	private String getType() {
		try {
			BufferedReader strin = new BufferedReader(new InputStreamReader(System.in));
			System.out.println("input pizza 种类:");
			String str = strin.readLine();
			return str;
		} catch (IOException e) {
			e.printStackTrace();
			return "";
		}
	}
}

5.2 工厂方法模式

5.2.1 看一个新需求

• 披萨项目新的需求:客户在点披萨时，可以点不同口味的披萨，比如 北京的奶酪pizza、北京的胡椒pizza 或者是伦敦的奶酪pizza、伦敦的胡椒pizza

5.2.2 思路1

• 使用简单工厂模式，创建不同的简单工厂类，比如BJPizzaSimpleFactory、LDPizzaSimpleFactory 等等.从当前这个案例来说，也是可以的，但是考虑到项目的规模，以及软件的可维护性、可扩展性并不是特别好

5.2.3 思路2

• 使用工厂方法模式

5.2.4 工厂方法模式介绍

• 工厂方法模式设计方案：将披萨项目的实例化功能抽象成抽象方法，在不同的口味点餐子类中具体实现。
• 工厂方法模式：定义了一个创建对象的抽象方法，由子类决定要实例化的类。工厂方法模式将对象的实例化推迟到子类

5.2.5 工厂方法模式应用案例

• 披萨项目新的需求：客户在点披萨时，可以点不同口味的披萨，比如 北京的奶酪pizza、北京的胡椒pizza 或者是伦敦的奶酪pizza、伦敦的胡椒pizza

• 思路分析图解


• 代码实现：

public abstract class OrderPizza {

	//定义一个抽象方法，createPizza , 让各个工厂子类自己实现
	abstract Pizza createPizza(String orderType);

	// 构造器
	public OrderPizza() {
		Pizza pizza = null;
		String orderType; // 订购披萨的类型
		do {
			orderType = getType();
			pizza = createPizza(orderType); //抽象方法，由工厂子类完成
			//输出pizza 制作过程
			pizza.prepare();
			pizza.bake();
			pizza.cut();
			pizza.box();

		} while (true);
	}
	// 写一个方法，可以获取客户希望订购的披萨种类
	private String getType() {
		try {
			BufferedReader strin = new BufferedReader(new InputStreamReader(System.in));
			System.out.println("input pizza 种类:");
			String str = strin.readLine();
			return str;
		} catch (IOException e) {
			e.printStackTrace();
			return "";
		}
	}
}

public class BJOrderPizza extends OrderPizza {

	@Override
	Pizza createPizza(String orderType) {

		Pizza pizza = null;
		if(orderType.equals("cheese")) {
			pizza = new BJCheesePizza();
		} else if (orderType.equals("pepper")) {
			pizza = new BJPepperPizza();
		}
		// TODO Auto-generated method stub
		return pizza;
	}
}

public class LDOrderPizza extends OrderPizza {

	@Override
	Pizza createPizza(String orderType) {

		Pizza pizza = null;
		if(orderType.equals("cheese")) {
			pizza = new LDCheesePizza();
		} else if (orderType.equals("pepper")) {
			pizza = new LDPepperPizza();
		}
		// TODO Auto-generated method stub
		return pizza;
	}
}

5.3 抽象工厂模式

5.3.1 基本介绍

• 抽象工厂模式：定义了一个interface用于创建相关或有依赖关系的对象簇，而无需指明具体的类

• 抽象工厂模式可以将简单工厂模式和工厂方法模式进行整合。

• 从设计层面看，抽象工厂模式就是对简单工厂模式的改进(或者称为进一步的抽象)。

• 将工厂抽象成两层，AbsFactory(抽象工厂) 和 具体实现的工厂子类。程序员可以根据创建对象类型使用对应的工厂子类。这样将单个的简单工厂类变成了工厂簇，更利于代码的维护和扩展

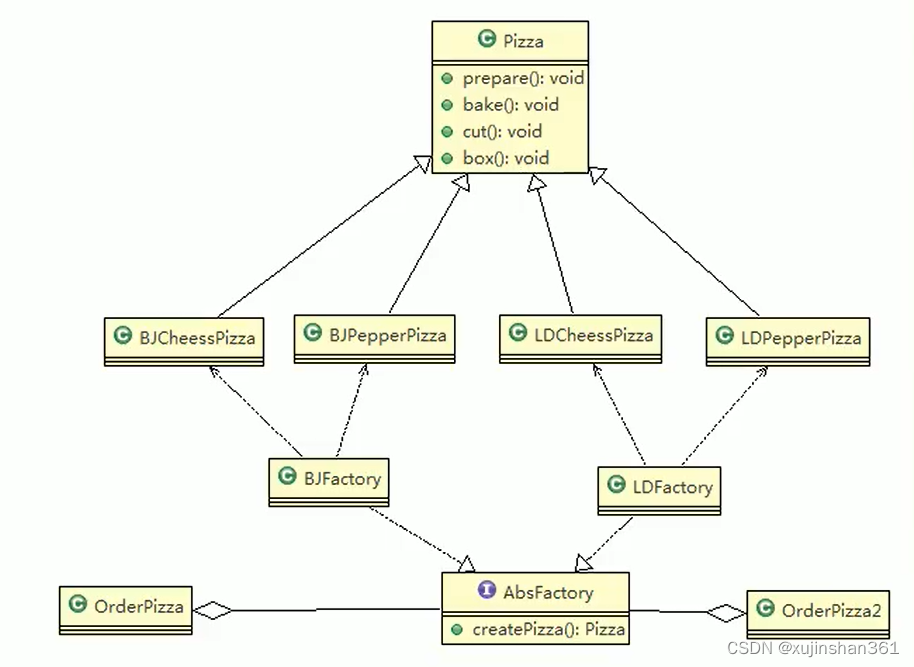

• 类图：


5.3.2 抽象工厂模式应用实例

• 使用抽象工厂模式来完成披萨项目

//一个抽象工厂模式的抽象层(接口)
public interface AbsFactory {
	//让下面的工厂子类来 具体实现
	public Pizza createPizza(String orderType);
}

//这是工厂子类
public class BJFactory implements AbsFactory {
	@Override
	public Pizza createPizza(String orderType) {
		System.out.println("~使用的是抽象工厂模式~");
		Pizza pizza = null;
		if(orderType.equals("cheese")) {
			pizza = new BJCheesePizza();
		} else if (orderType.equals("pepper")){
			pizza = new BJPepperPizza();
		}
		return pizza;
	}
}

public class LDFactory implements AbsFactory {
	@Override
	public Pizza createPizza(String orderType) {
		System.out.println("~使用的是抽象工厂模式~");
		Pizza pizza = null;
		if (orderType.equals("cheese")) {
			pizza = new LDCheesePizza();
		} else if (orderType.equals("pepper")) {
			pizza = new LDPepperPizza();
		}
		return pizza;
	}
}

public class OrderPizza {

	AbsFactory factory;

	// 构造器
	public OrderPizza(AbsFactory factory) {
		setFactory(factory);
	}

	private void setFactory(AbsFactory factory) {
		Pizza pizza = null;
		String orderType = ""; // 用户输入
		this.factory = factory;
		do {
			orderType = getType();
			// factory 可能是北京的工厂子类，也可能是伦敦的工厂子类
			pizza = factory.createPizza(orderType);
			if (pizza != null) { // 订购ok
				pizza.prepare();
				pizza.bake();
				pizza.cut();
				pizza.box();
			} else {
				System.out.println("订购失败");
				break;
			}
		} while (true);
	}

	// 写一个方法，可以获取客户希望订购的披萨种类
	private String getType() {
		try {
			BufferedReader strin = new BufferedReader(new InputStreamReader(System.in));
			System.out.println("input pizza 种类:");
			String str = strin.readLine();
			return str;
		} catch (IOException e) {
			e.printStackTrace();
			return "";
		}
	}
}

5.4 工厂模式在JDK-Calendar应用的源码分析

• JDK中的Calendar类中，使用了简单工厂模式

public class Factory {
    public static void main(String[] args) {
        // getInstance 是 Calendar 静态方法
        Calendar cal = Calendar.getInstance();
        // 注意月份下标从0开始，所以取月份要+1
        System.out.println("年:" + cal.get(Calendar.YEAR));
        System.out.println("月:" + (cal.get(Calendar.MONTH) + 1));
        System.out.println("日:" + cal.get(Calendar.DAY_OF_MONTH));
        System.out.println("时:" + cal.get(Calendar.HOUR_OF_DAY));
        System.out.println("分:" + cal.get(Calendar.MINUTE));
        System.out.println("秒:" + cal.get(Calendar.SECOND));
    }
}

• getInstance()方法

public static Calendar getInstance()
    {
        return createCalendar(TimeZone.getDefault(), Locale.getDefault(Locale.Category.FORMAT));
    }

• createCalendar()方法，根据不同的类型，返回不同的结果

private static Calendar createCalendar(TimeZone zone,
                                           Locale aLocale)
    {
        CalendarProvider provider =
            LocaleProviderAdapter.getAdapter(CalendarProvider.class, aLocale)
                                 .getCalendarProvider();
        if (provider != null) {
            try {
                return provider.getInstance(zone, aLocale);
            } catch (IllegalArgumentException iae) {
                // fall back to the default instantiation
            }
        }

        Calendar cal = null;
			// 根据不同的类型返回不同的结果
        if (aLocale.hasExtensions()) {
            String caltype = aLocale.getUnicodeLocaleType("ca");
            if (caltype != null) {
                switch (caltype) {
                case "buddhist":
                cal = new BuddhistCalendar(zone, aLocale);
                    break;
                case "japanese":
                    cal = new JapaneseImperialCalendar(zone, aLocale);
                    break;
                case "gregory":
                    cal = new GregorianCalendar(zone, aLocale);
                    break;
                }
            }
        }
        if (cal == null) {
            // If no known calendar type is explicitly specified,
            // perform the traditional way to create a Calendar:
            // create a BuddhistCalendar for th_TH locale,
            // a JapaneseImperialCalendar for ja_JP_JP locale, or
            // a GregorianCalendar for any other locales.
            // NOTE: The language, country and variant strings are interned.
            if (aLocale.getLanguage() == "th" && aLocale.getCountry() == "TH") {
                cal = new BuddhistCalendar(zone, aLocale);
            } else if (aLocale.getVariant() == "JP" && aLocale.getLanguage() == "ja"
                       && aLocale.getCountry() == "JP") {
                cal = new JapaneseImperialCalendar(zone, aLocale);
            } else {
                cal = new GregorianCalendar(zone, aLocale);
            }
        }
        return ca

5.5 工厂模式小结

工厂模式的意义

• 将实例化对象的代码提取出来，放到一个类中统一管理和维护，达到和主项目的依赖关系的解耦。从而提高项目的扩展和维护性。

三种工厂模式 (简单工厂模式、工厂方法模式、抽象工厂模式)

设计模式的依赖抽象原则

• 创建对象实例时，不要直接 new 类, 而是把这个new 类的动作放在一个工厂的方法中，并返回。有的书上说，变量不要直接持有具体类的引用
• 不要让类继承具体类，而是继承抽象类或者是实现interface(接口)
• 不要覆盖基类中已经实现的方法

6. 原型模式

6.1 克隆羊问题

现在有一只羊tom，姓名为: tom, 年龄为：1，颜色为：白色，请编写程序创建和tom羊 属性完全相同的10只羊

6.2 传统方式解决克隆羊问题

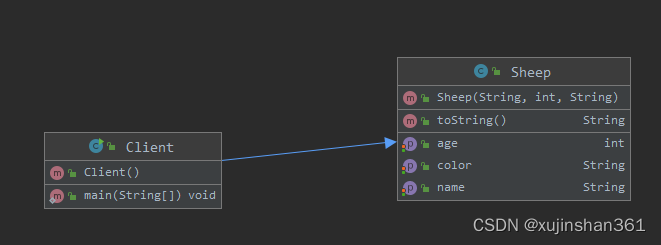

• 思路分析（图解）


• 代码实现

public class Client {

	public static void main(String[] args) {
		// TODO Auto-generated method stub
		//传统的方法
		Sheep sheep = new Sheep("tom", 1, "白色");

		Sheep sheep2 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
		Sheep sheep3 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
		Sheep sheep4 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
		Sheep sheep5 = new Sheep(sheep.getName(), sheep.getAge(), sheep.getColor());
		//....

		System.out.println(sheep);
		System.out.println(sheep2);
		System.out.println(sheep3);
		System.out.println(sheep4);
		System.out.println(sheep5);
		//...
	}
}

6.3 传统方式的优缺点

• 优点是比较好理解，简单易操作。
• 在创建新的对象时，总是需要重新获取原始对象的属性，如果创建的对象比较复杂时，效率较低
• 总是需要重新初始化对象，而不是动态地获得对象运行时的状态, 不够灵活
• 改进的思路分析
  思路： Java中Object类是所有类的根类，Object类提供了一个clone()方法，该方法可以将一个Java对象复制一份，但是需要实现clone的Java类必须要实现一个接口Cloneable，该接口表示该类能够复制且具有复制的能力 => 原型模式

6.4 原型模式–基本介绍

• 原型模式(Prototype模式)是指：用原型实例指定创建对象的种类，并且通过拷贝这些原型，创建新的对象
• 原型模式是一种创建型设计模式，允许一个对象再创建另外一个可定制的对象， 无需知道如何创建的细节
• 工作原理是:通过将一个原型对象传给那个要发动创建的对象，这个要发动创建的对象通过请求原型对象拷贝它们自己来实施创建，即 对象.clone()

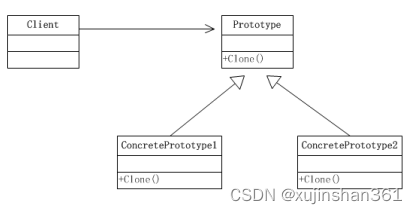

6.5 原型模式原理结构图-uml类图

原理结构图说明

• Prototype：原型类，声明一个克隆自己的接口
• ConcretePrototype：具体的原型类，实现一个克隆自己的操作
• Client：让一个原型对象克隆自己，从而创建一个新的对象（属性一样）

6.6 原型模式解决克隆羊问题的应用实例

• 使用原型模式改进传统方式，让程序具有更高的效率和扩展性
• 代码实现：

public class Sheep implements Cloneable {
	private String name;
	private int age;
	private String color;
	private String address = "蒙古羊";
	public Sheep friend; //是对象, 克隆是会如何处理
	public Sheep(String name, int age, String color) {
		super();
		this.name = name;
		this.age = age;
		this.color = color;
	}
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}
	public int getAge() {
		return age;
	}
	public void setAge(int age) {
		this.age = age;
	}
	public String getColor() {
		return color;
	}
	public void setColor(String color) {
		this.color = color;
	}


	@Override
	public String toString() {
		return "Sheep [name=" + name + ", age=" + age + ", color=" + color + ", address=" + address + "]";
	}
	//克隆该实例，使用默认的clone方法来完成
	@Override
	protected Object clone()  {

		Sheep sheep = null;
		try {
			sheep = (Sheep)super.clone();
		} catch (Exception e) {
			// TODO: handle exception
			System.out.println(e.getMessage());
		}
		// TODO Auto-generated method stub
		return sheep;
	}
}

public class Client {
	public static void main(String[] args) {
		System.out.println("原型模式完成对象的创建");
		Sheep sheep = new Sheep("tom", 1, "白色");

		sheep.friend = new Sheep("jack", 2, "黑色");

		Sheep sheep2 = (Sheep)sheep.clone(); //克隆
		Sheep sheep3 = (Sheep)sheep.clone(); //克隆
		Sheep sheep4 = (Sheep)sheep.clone(); //克隆
		Sheep sheep5 = (Sheep)sheep.clone(); //克隆

		System.out.println("sheep2 =" + sheep2 + "sheep2.friend=" + sheep2.friend.hashCode());
		System.out.println("sheep3 =" + sheep3 + "sheep3.friend=" + sheep3.friend.hashCode());
		System.out.println("sheep4 =" + sheep4 + "sheep4.friend=" + sheep4.friend.hashCode());
		System.out.println("sheep5 =" + sheep5 + "sheep5.friend=" + sheep5.friend.hashCode());
	}
}

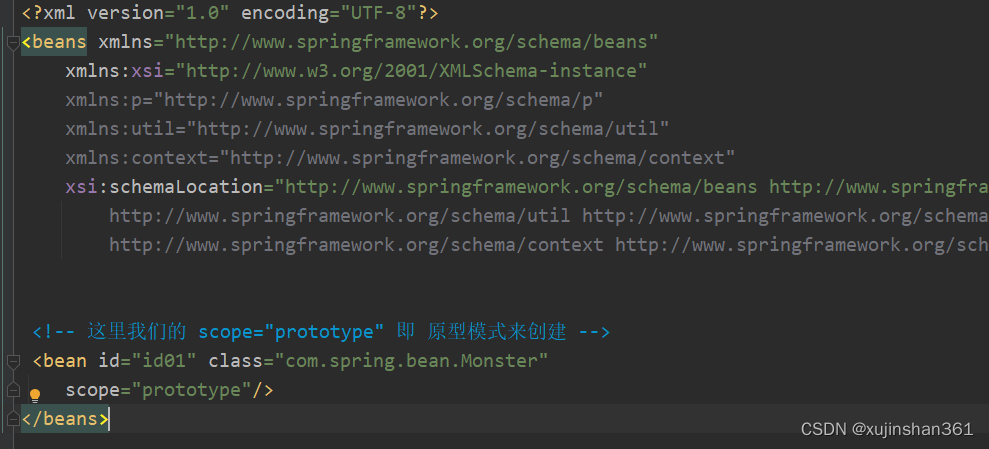

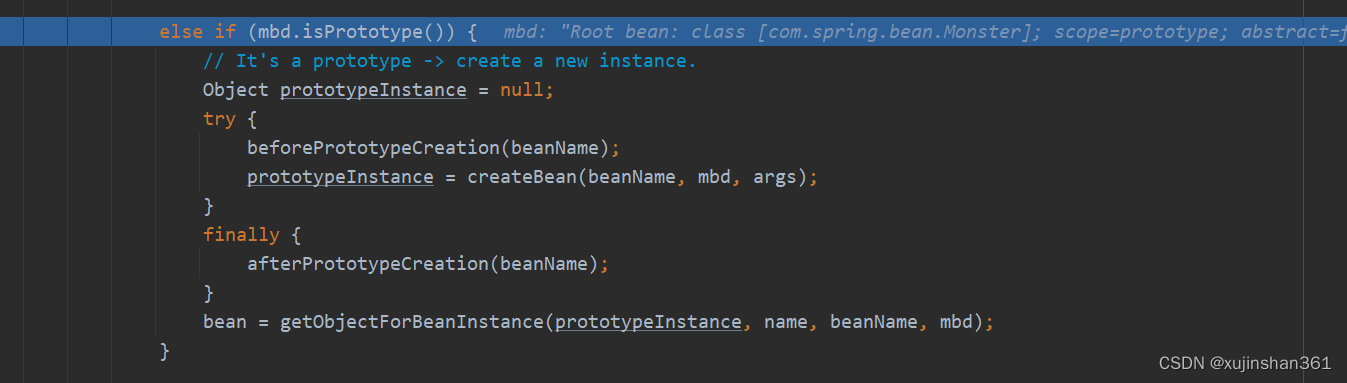

6.7 原型模式在Spring框架中源码分析

• Spring 中原型bean的创建，就是原型模式的应用

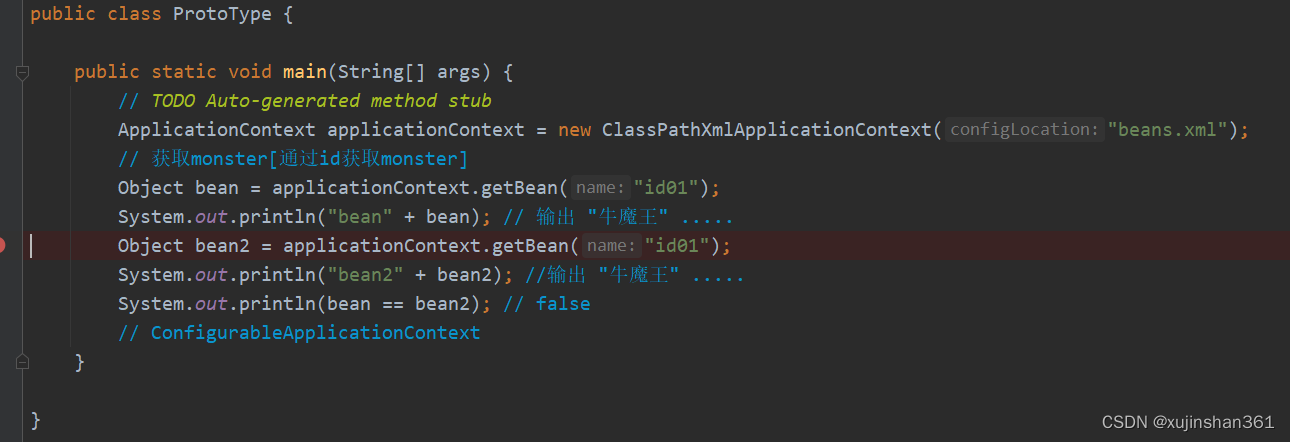

• 代码分析



6.8 浅拷贝和深拷贝

6.8.1 浅拷贝介绍

• 对于数据类型是基本数据类型的成员变量，浅拷贝会直接进行值传递，也就是将该属性值复制一份给新的对象
• 对于数据类型是引用数据类型的成员变量，比如说成员变量是某个数组、某个类的对象等，那么浅拷贝会进行引用传递，也就是只是将该成员变量的引用值（内存地址）复制一份给新的对象。因为实际上两个对象的该成员变量都指向同一个实例。在这种情况下，在一个对象中修改该成员变量会影响到另一个对象的该成员变量值
• 前面我们克隆羊就是浅拷贝
• 浅拷贝是使用默认的 clone()方法来实现sheep = (Sheep) super.clone()

6.8.2 深拷贝介绍

• 复制对象的所有基本数据类型的成员变量值
• 为所有引用数据类型的成员变量申请存储空间，并复制每个引用数据类型成员变量所引用的对象，直到该对象可达的所有对象。也就是说，对象进行深拷贝要对整个对象进行拷贝
• 深拷贝实现方式1：重写clone方法来实现深拷贝
• 深拷贝实现方式2：通过对象序列化实现深拷贝(推荐)

6.9 深拷贝应用实例

• 使用重写clone方法实现深拷贝
• 使用序列化来实现深拷贝
• 代码示例

public class DeepCloneableTarget implements Serializable, Cloneable {
	private static final long serialVersionUID = 1L;
	private String cloneName;
	private String cloneClass;
	//构造器
	public DeepCloneableTarget(String cloneName, String cloneClass) {
		this.cloneName = cloneName;
		this.cloneClass = cloneClass;
	}
	//因为该类的属性，都是String , 因此我们这里使用默认的clone完成即可
	@Override
	protected Object clone() throws CloneNotSupportedException {
		return super.clone();
	}
}

public class DeepProtoType implements Serializable, Cloneable{

	public String name; //String 属性
	public DeepCloneableTarget deepCloneableTarget;// 引用类型
	public DeepProtoType() {
		super();
	}
	//深拷贝 - 方式 1 使用clone 方法
	@Override
	protected Object clone() throws CloneNotSupportedException {

		Object deep = null;
		//这里完成对基本数据类型(属性)和String的克隆
		deep = super.clone();
		//对引用类型的属性，进行单独处理
		DeepProtoType deepProtoType = (DeepProtoType)deep;
		deepProtoType.deepCloneableTarget  = (DeepCloneableTarget)deepCloneableTarget.clone();

		return deepProtoType;
	}

	//深拷贝 - 方式2 通过对象的序列化实现 (推荐)
	public Object deepClone() {

		//创建流对象
		ByteArrayOutputStream bos = null;
		ObjectOutputStream oos = null;
		ByteArrayInputStream bis = null;
		ObjectInputStream ois = null;

		try {

			//序列化
			bos = new ByteArrayOutputStream();
			oos = new ObjectOutputStream(bos);
			oos.writeObject(this); //当前这个对象以对象流的方式输出

			//反序列化
			bis = new ByteArrayInputStream(bos.toByteArray());
			ois = new ObjectInputStream(bis);
			DeepProtoType copyObj = (DeepProtoType)ois.readObject();
			return copyObj;
		} catch (Exception e) {
			e.printStackTrace();
			return null;
		} finally {
			//关闭流
			try {
				bos.close();
				oos.close();
				bis.close();
				ois.close();
			} catch (Exception e2) {
				System.out.println(e2.getMessage());
			}
		}

	}
}

• 测试

public class Client {
	public static void main(String[] args) throws Exception {
		DeepProtoType p = new DeepProtoType();
		p.name = "宋江";
		p.deepCloneableTarget = new DeepCloneableTarget("大牛", "小牛");

		//方式1 完成深拷贝

//		DeepProtoType p2 = (DeepProtoType) p.clone();
//
//		System.out.println("p.name=" + p.name + "p.deepCloneableTarget=" + p.deepCloneableTarget.hashCode());
//		System.out.println("p2.name=" + p.name + "p2.deepCloneableTarget=" + p2.deepCloneableTarget.hashCode());

		//方式2 完成深拷贝
		DeepProtoType p2 = (DeepProtoType) p.deepClone();

		System.out.println("p.name=" + p.name + "p.deepCloneableTarget=" + p.deepCloneableTarget.hashCode());
		System.out.println("p2.name=" + p.name + "p2.deepCloneableTarget=" + p2.deepCloneableTarget.hashCode());
	}
}

6.10 原型模式的注意事项和细节

• 创建新的对象比较复杂时，可以利用原型模式简化对象的创建过程，同时也能够提高效率
• 不用重新初始化对象，而是动态地获得对象运行时的状态
• 如果原始对象发生变化(增加或者减少属性)，其它克隆对象的也会发生相应的变化，无需修改代码
• 在实现深克隆的时候可能需要比较复杂的代码
• 缺点：需要为每一个类配备一个克隆方法，这对全新的类来说不是很难，但对已有的类进行改造时，需要修改其源代码，违背了ocp原则

7 建造者模式

7.1 盖房项目需求

• 需要建房子：这一过程为打桩、砌墙、封顶
• 房子有各种各样的，比如普通房，高楼，别墅，各种房子的过程虽然一样，但是要求不要相同的

7.2 传统方式解决盖房子需求

• 图解

• 代码实现

public abstract class AbstractHouse {

	//打地基
	public abstract void buildBasic();
	//砌墙
	public abstract void buildWalls();
	//封顶
	public abstract void roofed();

	public void build() {
		buildBasic();
		buildWalls();
		roofed();
	}
}

public class CommonHouse extends AbstractHouse {
	@Override
	public void buildBasic() {
		System.out.println(" 普通房子打地基 ");
	}
	@Override
	public void buildWalls() {
		System.out.println(" 普通房子砌墙 ");
	}
	@Override
	public void roofed() {
		System.out.println(" 普通房子封顶 ");
	}
}

public class Client {

	public static void main(String[] args) {
		CommonHouse commonHouse = new CommonHouse();
		commonHouse.build();
	}
}

7.3 传统方式的问题分析

• 优点是比较好理解，简单易操作
• 设计的程序，过于简单，没有设计缓存层对象，程序的扩展和维护不好，也就是说，这种设计方式，把产品（如：房子）和创建产品的过程（即：建房子流程）封装在一起了，耦合性增强了
• 解决方案：将产品和产品建造过程解耦—>建造者模式

7.4 建造者模式介绍

• 建造者模式（Builder Pattern） 又叫生成器模式，是一种对象构建模式。它可以将复杂对象的建造过程抽象出来（抽象类别），使这个抽象过程的不同实现方法可以构造出不同表现（属性）的对象。
• 建造者模式 是一步一步创建一个复杂的对象，它允许用户只通过指定复杂对象的类型和内容就可以构建它们，用户不需要知道内部的具体构建细节

7.5 建造者模式的四个角色

• Product（产品角色）： 一个具体的产品对象。
• Builder（抽象建造者）： 创建一个Product对象的各个部件指定的 接口/抽象类。
• ConcreteBuilder（具体建造者）： 实现接口，构建和装配各个部件。
• Director（指挥者）： 构建一个使用Builder接口的对象。它主要是用于创建一个复杂的对象。它主要有两个作用，一是：隔离了客户与对象的生产过程，二是：负责控制产品对象的生产过程。

7.6 建造者模式原理图

7.7 建造者模式解决盖房需求实例

• 需要建房子：这一过程为：打桩，砌墙，封顶，不管是普通房子也好，别墅也好都需要经历这些过程
• 思路分析

• 代码实现

package com.atguigu.builder.improve;

//产品->Product
public class House {
	private String baise;
	private String wall;
	private String roofed;
	public String getBaise() {
		return baise;
	}
	public void setBaise(String baise) {
		this.baise = baise;
	}
	public String getWall() {
		return wall;
	}
	public void setWall(String wall) {
		this.wall = wall;
	}
	public String getRoofed() {
		return roofed;
	}
	public void setRoofed(String roofed) {
		this.roofed = roofed;
	}
}

// 抽象的建造者
public abstract class HouseBuilder {

	protected House house = new House();

	//将建造的流程写好, 抽象的方法
	public abstract void buildBasic();
	public abstract void buildWalls();
	public abstract void roofed();

	//建造房子好， 将产品(房子) 返回
	public House buildHouse() {
		return house;
	}
}

//指挥者，这里去指定制作流程，返回产品
public class HouseDirector {

	HouseBuilder houseBuilder = null;

	//构造器传入 houseBuilder
	public HouseDirector(HouseBuilder houseBuilder) {
		this.houseBuilder = houseBuilder;
	}

	//通过setter 传入 houseBuilder
	public void setHouseBuilder(HouseBuilder houseBuilder) {
		this.houseBuilder = houseBuilder;
	}

	//如何处理建造房子的流程，交给指挥者
	public House constructHouse() {
		houseBuilder.buildBasic();
		houseBuilder.buildWalls();
		houseBuilder.roofed();
		return houseBuilder.buildHouse();
	}
}

public class CommonHouse extends HouseBuilder {

	@Override
	public void buildBasic() {
		// TODO Auto-generated method stub
		System.out.println(" 普通房子打地基5米 ");
	}

	@Override
	public void buildWalls() {
		// TODO Auto-generated method stub
		System.out.println(" 普通房子砌墙10cm ");
	}

	@Override
	public void roofed() {
		// TODO Auto-generated method stub
		System.out.println(" 普通房子屋顶 ");
	}
}

public class HighBuilding extends HouseBuilder {

	@Override
	public void buildBasic() {
		// TODO Auto-generated method stub
		System.out.println(" 高楼的打地基100米 ");
	}

	@Override
	public void buildWalls() {
		// TODO Auto-generated method stub
		System.out.println(" 高楼的砌墙20cm ");
	}

	@Override
	public void roofed() {
		// TODO Auto-generated method stub
		System.out.println(" 高楼的透明屋顶 ");
	}
}

public class Client {
	public static void main(String[] args) {

		//盖普通房子
		CommonHouse commonHouse = new CommonHouse();
		//准备创建房子的指挥者
		HouseDirector houseDirector = new HouseDirector(commonHouse);

		//完成盖房子，返回产品(普通房子)
		House house = houseDirector.constructHouse();

		//System.out.println("输出流程");

		System.out.println("--------------------------");
		//盖高楼
		HighBuilding highBuilding = new HighBuilding();
		//重置建造者
		houseDirector.setHouseBuilder(highBuilding);
		//完成盖房子，返回产品(高楼)
		houseDirector.constructHouse();
	}
}

7.8 建造者模式在JDK的应用和源码分析

• java.lang.StringBuilder 中的建造者模式
• 代码说明

public class Builder {
	public static void main(String[] args) {
		// TODO Auto-generated method stub
		StringBuilder stringBuilder = new StringBuilder("hello,world");
		System.out.println(stringBuilder);
	}
}

abstract class AbstractStringBuilder implements Appendable, CharSequence {
	public AbstractStringBuilder append(String str) {
        if (str == null)
            return appendNull();
        int len = str.length();
        ensureCapacityInternal(count + len);
        str.getChars(0, len, value, count);
        count += len;
        return this;
    }
}

public final class StringBuilder
    extends AbstractStringBuilder
    implements java.io.Serializable, CharSequence
{
	 public StringBuilder(String str) {
       super(str.length() + 16);
        append(str);
	 }
     @Override
    public StringBuilder append(CharSequence s) {
        super.append(s);
        return this;
    }
}

• 源码中角色分析
  • Appendable 接口定义了多个append方法（抽象方法），即Appendable 为抽象建造者， 定义了抽象方法
  • AbstractStringBuilder实现了Appendable接口，这里的AbstractStringBilder已经是建造者，只是不能实例化
  • StringBuilder即充当了指挥者角色，同时充当了具体的建造者，建造方法的实现是由AbstractStringBuilder完成，而StringBuilder，继承了AbstractStringBuilder

7.9 建造者模式的注意事项和细节

• 客户端(使用程序)不必知道产品内部组成的细节，将产品本身与产品的创建过程解耦，使得相同的创建过程可以创建不同的产品对象
• 每一个具体建造者都相对独立，而与其他的具体建造者无关，因此可以很方便地替换具体建造者或增加新的具体建造者， 用户使用不同的具体建造者即可得到不同的产品对象
• 可以更加精细地控制产品的创建过程 。将复杂产品的创建步骤分解在不同的方法中，使得创建过程更加清晰，也更方便使用程序来控制创建过程
• 增加新的具体建造者无须修改原有类库的代码，指挥者类针对抽象建造者类编程，系统扩展方便，符合 “开闭原则”
• 建造者模式所创建的产品一般具有较多的共同点，其组成部分相似，如果产品之间的差异性很大，则不适合使用建造者模式，因此其使用范围受到一定的限制。

6. 如果产品的内部变化复杂，可能会导致需要定义很多具体建造者类来实现这种变化，导致系统变得很庞大，因此在这种情况下，要考虑是否选择建造者模式.

抽象工厂模式VS建造者模式
抽象工厂模式实现对产品家族的创建，一个产品家族是这样的一系列产品：具有不同分类维度的产品组合，采用抽象工厂模式不需要关心构建过程，只关心什么产品由什么工厂生产即可。而建造者模式则是要求按照指定的蓝图建造产品，它的主要目的是通过组装零配件而产生一个新产品

8 适配器模式

8.1 生活中的适配器例子

泰国插座用的是两孔的（欧标），可以买多个多功能转换插头（适配器），这样就可以使用了

8.2 基本介绍

• 适配器模式（Adapter Pattern）将某个类的接口转换成客户端期望的另一个接口表示，主要目的是兼容性，让原本因接口不匹配不能一起工作的两个类可以协同工作，其别名为包装器（Wrapper）
• 适配器属于结构型模式
• 主要分为三类：适配器模式、对象适配器模式、接口适配器模式

8.3 工作原理

• 适配器模式：将一个类的接口转换成另一种接口，让原本接口不兼容的类可以兼容
• 从用户的角度看不到被适配者，是解耦的
• 用户调用适配器转化出来的目标接口方法，适配再调用被适配者的相关接口方法
• 用户收到反馈结果，感觉只是和目标接口交互，如图


8.4 类适配器模式

8.4.1 类适配器模式介绍

• 基本介绍：Adapter类，通过继承src类，实现dst类接口，完成src–>dst的适配

8.4.2 类适配器模式应用实例

应用实例说明

• 以生活中充电器的列子来说明，充电器本身相当于Adapter，220V交流电相当于src（即被适配者），我们的目标dst（即目标）是5V的直流电
• 思路分析：


//被适配的类
public class Voltage220V {
	//输出220V的电压
	public int output220V() {
		int src = 220;
		System.out.println("电压=" + src + "伏");
		return src;
	}
}

//适配接口
public interface IVoltage5V {
	public int output5V();
}

public class Phone {

	//充电
	public void charging(IVoltage5V iVoltage5V) {
		if(iVoltage5V.output5V() == 5) {
			System.out.println("电压为5V, 可以充电~~");
		} else if (iVoltage5V.output5V() > 5) {
			System.out.println("电压大于5V, 不能充电~~");
		}
	}
}

//适配器类
public class VoltageAdapter extends Voltage220V implements IVoltage5V {

	@Override
	public int output5V() {
		// TODO Auto-generated method stub
		//获取到220V电压
		int srcV = output220V();
		int dstV = srcV / 44 ; //转成 5v
		return dstV;
	}
}

public class Client {
	public static void main(String[] args) {
		// TODO Auto-generated method stub
		System.out.println(" === 类适配器模式 ====");
		Phone phone = new Phone();
		phone.charging(new VoltageAdapter());
	}
}

8.4.3 类适配器模式注意事项和细节

• Java是单继承机制，所以类适配器需要继承src类这一点算是一个缺点，因为这要求dst必须是接口，有一定局限性
• src类中的方法在Adapter中都会暴露出来，也增加了使用成本
• 由于其继承了src类，所以它可以根据需求重写src类的方法，使得Adapter的灵活性增强了

8.5 对象适配器模式

8.5.1 对象适配器模式介绍

• 基本思路和类适配器模式相同，只是将Adapter类作为修改，不是继承src类，而是持有src类的实例，以解决兼容性的问题，即：持有src类，实现dst类接口，完成src–> dst的适配
• 根据合成复用原则，在系统中尽量使用关联关系（聚合）来替代继承关系
• 对象适配器模式是适配器模式常用的一种

8.5.2 对象适配器模式应用实例

应用实例说明：

• 以生活中充电的例子来说明，充电器本身相当于Adapter，220V交流电相当于src（即被适配者），我们的dst（即目标）是5V直流电，使用对象适配器模式完成
• 思路分析

• 代码实现：

//适配器类
public class VoltageAdapter  implements IVoltage5V {
	private Voltage220V voltage220V; // 关联关系-聚合

	//通过构造器，传入一个 Voltage220V 实例
	public VoltageAdapter(Voltage220V voltage220v) {

		this.voltage220V = voltage220v;
	}
	@Override
	public int output5V() {

		int dst = 0;
		if(null != voltage220V) {
			int src = voltage220V.output220V();//获取220V 电压
			System.out.println("使用对象适配器，进行适配~~");
			dst = src / 44;
			System.out.println("适配完成，输出的电压为=" + dst);
		}

		return dst;
	}
}

public class Client {
	public static void main(String[] args) {
		// TODO Auto-generated method stub
		System.out.println(" === 对象适配器模式 ====");
		Phone phone = new Phone();
		phone.charging(new VoltageAdapter(new Voltage220V()));
	}
}

8.5.3 对象适配器模式注意事项和细节

• 对象适配器模式和类适配器模式其实算同一种思想，只不过实现方式不同
• 根据合成复用原则，使用组合替代继承，所以解决了类适配器必须继承src的局限性问题，也不再要求dst必须是接口
• 使用成本更低，更灵活

8.6 接口适配器模式

8.6.1 接口适配器模式介绍

• 一些书籍称为：适配器模式(Default Adapter Pattern)或缺省适配器模式。
• 当不需要全部实现接口提供的方法时，可先设计一个抽象类实现接口，并为该接口中每个方法提供一个默认实现（空方法），那么该抽象类的子类可有选择地覆盖父类的某些方法来实现需求
• 适用于一个接口不想使用其所有的方法的情况。

8.6.2 接口适配器模式应用实例

• 案例说明

• 代码实现

public interface Interface4 {
	public void m1();
	public void m2();
	public void m3();
	public void m4();
}

//在AbsAdapter 我们将 Interface4 的方法进行默认实现
public abstract class AbsAdapter implements Interface4 {

	//默认实现
	public void m1() {

	}

	public void m2() {

	}

	public void m3() {

	}

	public void m4() {

	}
}

public class Client {
	public static void main(String[] args) {

		AbsAdapter absAdapter = new AbsAdapter() {
			//只需要去覆盖我们 需要使用 接口方法
			@Override
			public void m1() {
				// TODO Auto-generated method stub
				System.out.println("使用了m1的方法");
			}
		};
		absAdapter.m1();
	}
}

8.7 适配器模式在SpringMVC框架应用的源码剖析

• SpringMvc中的HandlerAdapter, 就使用了适配器模式
• SpringMVC处理请求的流程回顾
• 使用HandlerAdapter 的原因分析:

可以看到处理器的类型不同，有多重实现方式，那么调用方式就不是确定的，如果需要直接调用Controller方法，需要调用的时候就得不断是使用if else来进行判断是哪一种子类然后执行。那么如果后面要扩展Controller，就得修改原来的代码，这样违背了OCP原则

• 代码分析

public class DispatcherServlet extends FrameworkServlet {
	protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws
			// ...
			try {
				processedRequest = checkMultipart(request);
				multipartRequestParsed = processedRequest != request;

				// 通过HandlerMapping来映射Controller
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null || mappedHandler.getHandler() == null) {
					noHandlerFound(processedRequest, response);
					return;
				}

				// 获取适配器
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
				// ...

				try {
					// 通过适配器调用Controller的方法并返回ModelAndView
					mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
				}
				finally {
					if (asyncManager.isConcurrentHandlingStarted()) {
						return;
					}
				}
				// ...
	}
}

• Spring 创建了一个适配器接口（HandlerAdapter）

package org.springframework.web.servlet;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public interface HandlerAdapter {
	boolean supports(Object handler);
	ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception;
	long getLastModified(HttpServletRequest request, Object handler);

}

• HandlerAdapter的实现子类，使得每一种Controller有一种对应的适配器实现类，每种Controller有不同的实现方式


8.8 适配器模式的注意事项和细节

• 三种命名方式，是根据src是以怎样的形式给到Adapter（在Adapter里面的形式）来命名的
• 类适配器：以类给到，在Adapter里，将src当做类，继承
• 对象适配器：以对象给到，在Adapter里，将src作为一个对象，持有
• 接口适配器：以接口给到，在Adapter里，将src作为一个接口，实现
• Adapter模式最大的作用还是将原本不兼容的接口融合在一起工作
• 时间开发中，实现起来不拘泥于三种经典形式

9 桥接模式

9.1 手机操作问题

9.2 传统方案解决手机操作问题

传统方法对应的类图

9.3 传统方案解决手机操作问题分析

• 扩展性问题**（类爆炸）**，如果再增加手机的样式（旋转式），就需要增加各个品牌手机的类，同样如果增加一个手机品牌，也要在各个手机样式类下增加
• 违反了单一职责原则，当增加手机样式时，要同时增加所有品牌的手机，这样增加了代码维护成本

9.4 桥接模式（Bridge）基本介绍

基本介绍

• 桥接模式（Bridge模式）是指：将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变
• 是一种结构型设计模式
• Bridge模式基于类的最小设计原则，通过使用封装、聚合及继承等行为让不同的类承担不同的职责，它的主要特点是吧抽象（Abstraction）与实现（implementation）分离开来，从而可以保证各个部分独立性以及对他们的功能扩展

9.5 桥接模式原理类图

原理类图说明：

• Client类：桥接模式的调用者
• 抽象类（Abstraction）:维护了Implementor/即它的实现类ConcreteImplementationA… 二者是聚合关系，Abstraction充当桥接类
• RefinedAbstraction :是Abstraction抽象类的子类
• Implementor：行为实现类的接口
• ConcreteImplementationA/B :行为的具体实现类

9.6 桥接模式解决手机操作问题

使用桥接模式改进传统方式，让程序具有更好的扩展性，利用程序维护

• 应用实例说明，和前面一样
• 对应类图

• 代码实现

//接口
public interface Brand {
	void open();
	void close();
	void call();
}

public class Vivo implements Brand {
	@Override
	public void open() {
		System.out.println(" Vivo手机开机 ");
	}
	@Override
	public void close() {
		System.out.println(" Vivo手机关机 ");
	}
	@Override
	public void call() {
		System.out.println(" Vivo手机打电话 ");
	}
}

public class XiaoMi implements Brand {

	@Override
	public void open() {
		System.out.println(" 小米手机开机 ");
	}
	@Override
	public void close() {
		System.out.println(" 小米手机关机 ");
	}
	@Override
	public void call() {
		System.out.println(" 小米手机打电话 ");
	}
}

public abstract class Phone {

	//组合品牌
	private Brand brand;

	//构造器
	public Phone(Brand brand) {
		super();
		this.brand = brand;
	}

	protected void open() {
		this.brand.open();
	}
	protected void close() {
		brand.close();
	}
	protected void call() {
		brand.call();
	}
}

public class UpRightPhone extends Phone {

		//构造器
		public UpRightPhone(Brand brand) {
			super(brand);
		}

		public void open() {
			super.open();
			System.out.println(" 直立样式手机 ");
		}

		public void close() {
			super.close();
			System.out.println(" 直立样式手机 ");
		}

		public void call() {
			super.call();
			System.out.println(" 直立样式手机 ");
		}
}

//折叠式手机类，继承 抽象类 Phone
public class FoldedPhone extends Phone {

	//构造器
	public FoldedPhone(Brand brand) {
		super(brand);
	}

	public void open() {
		super.open();
		System.out.println(" 折叠样式手机 ");
	}

	public void close() {
		super.close();
		System.out.println(" 折叠样式手机 ");
	}

	public void call() {
		super.call();
		System.out.println(" 折叠样式手机 ");
	}
}

public class Client {

	public static void main(String[] args) {

		//获取折叠式手机 (样式 + 品牌 )

		Phone phone1 = new FoldedPhone(new XiaoMi());

		phone1.open();
		phone1.call();
		phone1.close();

		System.out.println("=======================");

		Phone phone2 = new FoldedPhone(new Vivo());

		phone2.open();
		phone2.call();
		phone2.close();

		System.out.println("==============");

		UpRightPhone phone3 = new UpRightPhone(new XiaoMi());

		phone3.open();
		phone3.call();
		phone3.close();

		System.out.println("==============");

		UpRightPhone phone4 = new UpRightPhone(new Vivo());

		phone4.open();
		phone4.call();
		phone4.close();
	}
}

9.7 桥接模式在JDBC的源码剖析

• JDBC的Driver接口，如果从桥接模式来看，Driver就是一个接口，下面可以有MySQL的Driver，Oracle的Driver，这些就可以当成实现类
• 代码分析

public class Driver extends NonRegisteringDriver implements java.sql.Driver {
    public Driver() throws SQLException {
    }

    static {
        try {
        //	1.注册驱动
        // 2. 调用DriverManager中的getConnection
            DriverManager.registerDriver(new Driver());
        } catch (SQLException var1) {
            throw new RuntimeException("Can't register driver!");
        }
    }
}

• 对JDBC源码分析的类图



9.8 桥接模式的注意事项和细节

• 实现了抽象和实现部分的分离，从而极大的提供了系统的灵活性，让抽象部分和实现部分独立开来，这有助于系统进行分层设计，从而产生更好的结构化系统。
• 对于系统的高层部分，只需要知道抽象部分和实现部分的接口就可以了，其它的部分由具体业务来完成。
• 桥接模式替代多层继承方案，可以减少子类的个数，降低系统的管理和维护成本。
• 桥接模式的引入增加了系统的理解和设计难度，由于聚合关联关系建立在抽象层，要求开发者针对抽象进行设计和编程
• 桥接模式要求正确识别出系统中两个独立变化的维度（抽象和实现），因此其使用范围有一定的局限性，即需要有这样的应用场景

9.9 场景应用场景

对于那些不希望使用继承或因为多层次继承导致系统类的个数急剧增加的系统，桥接模式尤为适用

常见的应用场景

• JDBC驱动程序
• 银行转账系统
  • 转账分类: 网上转账，柜台转账，AMT转账
  • 转账用户类型：普通用户，银卡用户，金卡用户…
• 消息管理
  • 消息类型：即时消息，延时消息
  • 消息分类：手机短信，邮件消息，QQ消息

10 装饰者设计模式

10.1 星巴克咖啡订单项目（咖啡馆）

• 咖啡种类/单品咖啡：Espresso(意大利浓咖啡)、ShortBlack、LongBlack(美式咖啡)、Decaf(无因咖啡)
• 调料：Milk、Soy(豆浆)、Chocolate
• 要求在扩展新的咖啡种类时，具有良好的扩展性、改动方便、维护方便
• 使用OO的来计算不同种类咖啡的费用: 客户可以点单品咖啡，也可以单品咖啡+调料组合

10.2 方案1–解决星巴克咖啡订单项目

10.3 方案1–解决星巴克咖啡订单问题分析

• Drink是一个抽象类，表示饮料
• des就是对咖啡的描述，比如咖啡的名字
• cost（）方法就是计算费用，Drink类中做成一个抽象方法
• Decaf就是单品咖啡，继承Drink，并实现cost
• Espress&&Milk就是单品咖啡+调理，这个组合很多
• 问题：这样设计，会有很多类，当我们增加一个单品咖啡，或者一个新的调料，类的数量就会倍增，就会出现类爆炸

10.4 方案2–解决星巴克咖啡订单（好点）

10.5 方案2–解决星巴克咖啡订单问题分析

• 方案2 可以控制类的数量，不至于造成很多的类
• 在增加或删除调料种类时，代码的维护量还是很大
• 考虑到用户可以添加多份调料是，可以将hasMilk返回一个对应的int
• 考虑使用装饰者模式

10.6 装饰者模式定义

• 装饰者模式：动态的将新功能附加到对象上。在对象功能扩展方面，它比继承更有弹性，装饰者模式也体现了开闭原则（OCP）

10.7 装饰者模式原理

• 装饰者模式就像打包一个快递
  • 主体：比如：陶瓷、衣服 (Component) // 被装饰者
  • 包装：比如：报纸填充、塑料泡沫、纸板、木板(Decorator)
• Component主体：比如类似前面的Drink
• ConcreteComponent和Decorator
  • ConcreteComponent：具体的主体，
  • 比如前面的各个单品咖啡
• Decorator: 装饰者，比如各调料.
  • 在如图的Component与ConcreteComponent之间，如果ConcreteComponent类很多,还可以设计一个缓冲层，将共有的部分提取出来，抽象层一个类


10.8 装饰模式解决星巴克咖啡订单

10.9 装饰者模式下的订单，2份巧克力+1份牛奶的LongBlack

10.10装饰者模式咖啡订单项目应用实例

public abstract class Drink {

	public String des; // 描述
	private float price = 0.0f;
	public String getDes() {
		return des;
	}
	public void setDes(String des) {
		this.des = des;
	}
	public float getPrice() {
		return price;
	}
	public void setPrice(float price) {
		this.price = price;
	}
	//计算费用的抽象方法
	//子类来实现
	public abstract float cost();

}

public class Coffee  extends Drink {

	@Override
	public float cost() {
		// TODO Auto-generated method stub
		return super.getPrice();
	}
}

public class Espresso extends Coffee {

	public Espresso() {
		setDes(" 意大利咖啡 ");
		setPrice(6.0f);
	}
}

public class LongBlack extends Coffee {

	public LongBlack() {
		setDes(" longblack ");
		setPrice(5.0f);
	}
}

public class ShortBlack extends Coffee{

	public ShortBlack() {
		setDes(" shortblack ");
		setPrice(4.0f);
	}
}

public class DeCaf extends Coffee {

	public DeCaf() {
		setDes(" 无因咖啡 ");
		setPrice(1.0f);
	}
}

public class Decorator extends Drink {
	private Drink obj;

	public Decorator(Drink obj) { //组合
		this.obj = obj;
	}
	@Override
	public float cost() {
		// getPrice 自己价格
		return super.getPrice() + obj.cost();
	}
	@Override
	public String getDes() {
		// obj.getDes() 输出被装饰者的信息
		return des + " " + getPrice() + " && " + obj.getDes();
	}
}

//具体的Decorator， 这里就是调味品
public class Chocolate extends Decorator {

	public Chocolate(Drink obj) {
		super(obj);
		setDes(" 巧克力 ");
		setPrice(3.0f); // 调味品 的价格
	}
}

public class Milk extends Decorator {

	public Milk(Drink obj) {
		super(obj);
		setDes(" 牛奶 ");
		setPrice(2.0f);
	}
}

public class Soy extends Decorator {
    public Soy(Drink obj) {
        super(obj);
        setDes(" 豆浆  ");
        setPrice(1.5f);
    }
}

package com.atguigu.decorator;

public class CoffeeBar {

    public static void main(String[] args) {
        // 装饰者模式下的订单：2份巧克力+一份牛奶的LongBlack

        // 1. 点一份 LongBlack
        Drink order = new LongBlack();
        System.out.println("费用1=" + order.cost());
        System.out.println("描述=" + order.getDes());

        // 2. order 加入一份牛奶
        order = new Milk(order);

        System.out.println("order 加入一份牛奶 费用 =" + order.cost());
        System.out.println("order 加入一份牛奶 描述 = " + order.getDes());

        // 3. order 加入一份巧克力

        order = new Chocolate(order);

        System.out.println("order 加入一份牛奶 加入一份巧克力  费用 =" + order.cost());
        System.out.println("order 加入一份牛奶 加入一份巧克力 描述 = " + order.getDes());

        // 3. order 加入一份巧克力

        order = new Chocolate(order);

        System.out.println("order 加入一份牛奶 加入2份巧克力   费用 =" + order.cost());
        System.out.println("order 加入一份牛奶 加入2份巧克力 描述 = " + order.getDes());

        System.out.println("===========================");

        Drink order2 = new DeCaf();

        System.out.println("order2 无因咖啡  费用 =" + order2.cost());
        System.out.println("order2 无因咖啡 描述 = " + order2.getDes());

        order2 = new Milk(order2);

        System.out.println("order2 无因咖啡 加入一份牛奶  费用 =" + order2.cost());
        System.out.println("order2 无因咖啡 加入一份牛奶 描述 = " + order2.getDes());
    }
}

10.11 装饰者模式在JDK应用的源码分析

• Java的IO结构，FileInputStream就是一个装饰者

public class Decorator {

	public static void main(String[] args) throws Exception{
		// TODO Auto-generated method stub

		//说明
		//1. InputStream 是抽象类, 类似我们前面讲的 Drink
		//2. FileInputStream 是  InputStream 子类，类似我们前面的 DeCaf, LongBlack
		//3. FilterInputStream  是  InputStream 子类：类似我们前面 的 Decorator 修饰者
		//4. DataInputStream 是 FilterInputStream 子类，具体的修饰者，类似前面的 Milk, Soy 等
		//5. FilterInputStream 类 有  protected volatile InputStream in; 即含被装饰者
		//6. 分析得出在jdk 的io体系中，就是使用装饰者模式

		DataInputStream dis = new DataInputStream(new FileInputStream("d:\\abc.txt"));
		System.out.println(dis.read());
		dis.close();
	}
}

11 组合模式

11.1 看一个学校院系展示需求

• 编写程序展示一个学校院系结构：需求是这样的，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系


11.2 传统方案解决学校院系展示（类图）

11.3 传统方案解决学校院系展示存在的问题分析

• 将学院看成学校的子类，院系是学院的子类，这样实际上是站在组织大小来进行分层次的
• 实际上的要求：在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系，此种方案，不能很好实现的管理的操作，比如对学院，系的添加，删除，遍历等
• 解决方案：把学校、院、系都看成组织结构，他们之间没有继承的关系，而是一个树形结构，可以更好的实现管理操作。—>组合模式

11.4 组合模式基本介绍

• 组合模式（Composite Pattern）,又叫部分整体模式，它创建了对象组的树形结构，将对象组合成树状结构以表示整体-部分的层次关系
• 组合模式依据树形结构来组合对象，用来表示部分以及整体层次
• 这种类型的设计模式属于结构型模式
• 组合模式使得用户对单个对象和组合对象的访问具有一致性，即：组合能让客户以一致的方式处理个别对象以及组合对象

11.5 组合模式原理类图

对原理结构图的说明:即组合模式的角色及职责

• Component：这是组合中对象声明接口，在适当情况下，实现所有类共有的接口默认行为，用于访问和管理Component子部件，Component可以是抽象类或者接口
• Leaf:在组合中表示叶子节点，叶子节点没有子节点
• Composite：非叶子节点，用于存储子部件，在Component接口中实现子部件的的相关操作，比如增加，删除等

11.6 组合模式解决学校院系展示的应用实例

• **编写程序：**展示一个学校院系结构
• 思路分析

• 代码实现

public abstract class OrganizationComponent {

	private String name; // 名字
	private String des; // 说明

	protected  void add(OrganizationComponent organizationComponent) {
		//默认实现
		throw new UnsupportedOperationException();
	}

	protected  void remove(OrganizationComponent organizationComponent) {
		//默认实现
		throw new UnsupportedOperationException();
	}

	//构造器
	public OrganizationComponent(String name, String des) {
		super();
		this.name = name;
		this.des = des;
	}

	public String getName() {
		return name;
	}

	public void setName(String name) {
		this.name = name;
	}

	public String getDes() {
		return des;
	}

	public void setDes(String des) {
		this.des = des;
	}
	//方法print, 做成抽象的, 子类都需要实现
	protected abstract void print();
}

//University 就是 Composite , 可以管理College
public class University extends OrganizationComponent {

	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();

	// 构造器
	public University(String name, String des) {
		super(name, des);
	}

	// 重写add
	@Override
	protected void add(OrganizationComponent organizationComponent) {
		organizationComponents.add(organizationComponent);
	}

	// 重写remove
	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		organizationComponents.remove(organizationComponent);
	}

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("--------------" + getName() + "--------------");
		//遍历 organizationComponents
		for (OrganizationComponent organizationComponent : organizationComponents) {
			organizationComponent.print();
		}
	}
}

public class College extends OrganizationComponent {

	//List 中 存放的Department
	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();

	// 构造器
	public College(String name, String des) {
		super(name, des);
	}

	// 重写add
	@Override
	protected void add(OrganizationComponent organizationComponent) {
		//  将来实际业务中，Colleage 的 add 和  University add 不一定完全一样
		organizationComponents.add(organizationComponent);
	}

	// 重写remove
	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		organizationComponents.remove(organizationComponent);
	}

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("--------------" + getName() + "--------------");
		//遍历 organizationComponents
		for (OrganizationComponent organizationComponent : organizationComponents) {
			organizationComponent.print();
		}
	}
}

public class Department extends OrganizationComponent {

	//没有集合

	public Department(String name, String des) {
		super(name, des);
	}
	//add , remove 就不用写了，因为他是叶子节点

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	@Override
	protected void print() {
		System.out.println(getName());
	}
}

public class Client {

	public static void main(String[] args) {

		//从大到小创建对象 学校
		OrganizationComponent university = new University("清华大学", " 中国顶级大学 ");

		//创建 学院
		OrganizationComponent computerCollege = new College("计算机学院", " 计算机学院 ");
		OrganizationComponent infoEngineercollege = new College("信息工程学院", " 信息工程学院 ");


		//创建各个学院下面的系(专业)
		computerCollege.add(new Department("软件工程", " 软件工程不错 "));
		computerCollege.add(new Department("网络工程", " 网络工程不错 "));
		computerCollege.add(new Department("计算机科学与技术", " 计算机科学与技术是老牌的专业 "));

		//
		infoEngineercollege.add(new Department("通信工程", " 通信工程不好学 "));
		infoEngineercollege.add(new Department("信息工程", " 信息工程好学 "));

		//将学院加入到 学校
		university.add(computerCollege);
		university.add(infoEngineercollege);

		//university.print();
		infoEngineercollege.print();
	}
}

11.7 组合模式在JDK集合的源码分析

• Java的集合类–HashMap 就是用了组合模式
• 分析

public class Composite {

	public static void main(String[] args) {


		//说明
		//1. Map 就是一个抽象的构建 (类似我们的Component)
		//2. HashMap是一个中间的构建(Composite), 实现/继承了相关方法
		//   put, putall
		//3. Node 是 HashMap的静态内部类，类似Leaf叶子节点, 这里就没有put, putall
		//   static class Node<K,V> implements Map.Entry<K,V>

		Map<Integer,String> hashMap=new HashMap<Integer,String>();
		hashMap.put(0, "东游记");//直接存放叶子节点(Node)

		Map<Integer,String> map=new HashMap<Integer,String>();
		map.put(1, "西游记");
		map.put(2, "红楼梦"); //..
		hashMap.putAll(map);
		System.out.println(hashMap);

	}
}

• 类图


11.8 组合模式的注意事项和细节

• 简化客户端操作。客户端只需要面对一致的对象而不用考虑整体部分或者节点叶子的问题
• 具有较强的扩展性。当我们要更改组合对象时，我们只需要调整内部的层次关系，客户端不用做出任何改动.
• 方便创建出复杂的层次结构。客户端不用理会组合里面的组成细节，容易添加节点或者叶子从而创建出复杂的树形结构
• 需要遍历组织机构，或者处理的对象具有树形结构时, 非常适合使用组合模式
• 要求较高的抽象性，如果节点和叶子有很多差异性的话，比如很多方法和属性都不一样，不适合使用组合模式

12 外观模式

12.1 影院管理项目

组建一个家庭影院：
DVD播放器、投影仪、自动屏幕、环绕立体声、爆米花机,要求完成使用家庭影院的
功能，其过程为：

• 直接用遥控器：统筹各设备开关
• 开爆米花机
• 放下屏幕
• 开投影仪
• 开音响
• 开DVD，选dvd
• 去拿爆米花
• 调暗灯光
• 播放
• 观影结束后，关闭各种设备

12.2 传统方式解决影院管理

12.3 传统方式解决影院管理问题分析

• 在ClientTest的main方法中，创建各个子系统的对象，并且直接去调用子系统（对象）的相关方法，会造成调用过程混乱，没有清晰的过程
• 不利于在ClientTest中，去维护对子系统的操作
• 解决思路：定义一个高层接口，给子系统中的一组接口提供一个一致的界面（比如在高层接口提供四个方法ready，play，pause，end），用来访问子系统中的一群接口
• 也就是说，就是通过定义一个一致的接口（界面类），用以屏蔽内部子系统的细节，使得调用端只需要跟这个接口发生调用，而不需关心这个子系统的内部细节==》外观模式

12.4 外观模式基本介绍

• 外观模式（Facade），也叫“过程模式：外观模式为子系统中的一组接口提供一个一致的界面，此模式定义了一个高层接口，这个接口使得这一子系统更加容易使用
• 外观模式通过定义一个一致的接口，用以屏蔽内部子系统的细节，使得调用端只需跟这个接口发生调用，而无需关心这个子系统的内部细节

12.5 外观模式原理类图

原理类图的说明(外观模式的角色)

• 外观类(Facade): 为调用端提供统一的调用接口, 外观类知道哪些子系统负责处理请求,从而将调用端的请求代理给适当子系统对象
• 调用者(Client): 外观接口的调用者
• 子系统的集合：指模块或者子系统，处理Facade 对象指派的任务，他是功能的实际提供者

12.6 外观模式解决影院管理

12.6.1 传统方式解决影院管理说明

• 外观模式可以理解为转换一群接口，客户只要调用一个接口，而不用调用多个接口才能达到目的。比如：在pc上安装软件的时候经常有一键安装选项（省去选择安装目录、安装的组件等等），还有就是手机的重启功能（把关机和启动合为一个操作）
• 外观模式就是解决多个复杂接口带来的使用困难，起到简化用户操作的作用
• 示意图说明


12.6.2 外观模式应用实例

类图分析

代码实现

public class DVDPlayer {

	//使用单例模式, 使用饿汉式
	private static DVDPlayer instance = new DVDPlayer();

	public static DVDPlayer getInstanc() {
		return instance;
	}

	public void on() {
		System.out.println(" dvd on ");
	}
	public void off() {
		System.out.println(" dvd off ");
	}

	public void play() {
		System.out.println(" dvd is playing ");
	}

	//....
	public void pause() {
		System.out.println(" dvd pause ..");
	}
}

public class Popcorn {

	private static Popcorn instance = new Popcorn();

	public static Popcorn getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" popcorn on ");
	}

	public void off() {
		System.out.println(" popcorn ff ");
	}

	public void pop() {
		System.out.println(" popcorn is poping  ");
	}
}

public class Projector {

	private static Projector instance = new Projector();

	public static Projector getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" Projector on ");
	}

	public void off() {
		System.out.println(" Projector ff ");
	}

	public void focus() {
		System.out.println(" Projector is Projector  ");
	}

	//...
}

public class Screen {

	private static Screen instance = new Screen();

	public static Screen getInstance() {
		return instance;
	}
	public void up() {
		System.out.println(" Screen up ");
	}
	public void down() {
		System.out.println(" Screen down ");
	}
}

public class Stereo {

	private static Stereo instance = new Stereo();

	public static Stereo getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" Stereo on ");
	}

	public void off() {
		System.out.println(" Screen off ");
	}

	public void up() {
		System.out.println(" Screen up.. ");
	}

	//...
}

public class TheaterLight {

	private static TheaterLight instance = new TheaterLight();

	public static TheaterLight getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" TheaterLight on ");
	}

	public void off() {
		System.out.println(" TheaterLight off ");
	}

	public void dim() {
		System.out.println(" TheaterLight dim.. ");
	}

	public void bright() {
		System.out.println(" TheaterLight bright.. ");
	}
}

public class HomeTheaterFacade {

	//定义各个子系统对象
	private TheaterLight theaterLight;
	private Popcorn popcorn;
	private Stereo stereo;
	private Projector projector;
	private Screen screen;
	private DVDPlayer dVDPlayer;


	//构造器
	public HomeTheaterFacade() {
		super();
		this.theaterLight = TheaterLight.getInstance();
		this.popcorn = Popcorn.getInstance();
		this.stereo = Stereo.getInstance();
		this.projector = Projector.getInstance();
		this.screen = Screen.getInstance();
		this.dVDPlayer = DVDPlayer.getInstanc();
	}

	//操作分成 4 步

	public void ready() {
		popcorn.on();
		popcorn.pop();
		screen.down();
		projector.on();
		stereo.on();
		dVDPlayer.on();
		theaterLight.dim();
	}

	public void play() {
		dVDPlayer.play();
	}

	public void pause() {
		dVDPlayer.pause();
	}

	public void end() {
		popcorn.off();
		theaterLight.bright();
		screen.up();
		projector.off();
		stereo.off();
		dVDPlayer.off();
	}
}

12.7 外观模式在MyBatis框架应用的源码分析

• MyBatis中的Configuration 去创建MetaObject对象使用到外观模式

• 对源码中使用到的外观模式的角色类图

12.8 外观模式的注意事项和细节

• 外观模式对外屏蔽了子系统的细节，因此外观模式降低了客户端对子系统使用的复杂性
• 外观模式对客户端与子系统的耦合关系，让子系统内部的模块更易维护和扩展
• 通过合理的使用外观模式，可以帮我们更好的划分访问的层次
• 当系统需要进行分层设计时，可以考虑使用Facade模式
• 在维护一个遗留的大型系统时，可能这个系统已经变得非常难以维护和扩展，此时可以考虑为新系统开发一个Facade类，来提供遗留系统的比较清晰简单的接口，让新系统与Facade类交互，提高复用性
• 不能过多的或者不合理的使用外观模式，使用外观模式好，还是直接调用模块好。要以让系统有层次，利于维护为目的

13 享元模式

13.1 展示网站项目需求

小型的外包项目，给客户A做一个产品展示网站，客户A的朋友感觉效果不错，也希望做这样的产品展示网站，但是要求都有些不同：

• 有客户要求以新闻的形式发布
• 有客户人要求以博客的形式发布
• 有客户希望以微信公众号的形式发布

13.2 传统方案解决网站展现项目

• 直接复制粘贴一份，然后根据客户不同要求，进行定制修改
• 给每个网站租用一个空间
• 方案设计示意图


13.3 传统方案解决网站展现项目–问题分析

• 需要的网站结构相似度很高，而且都不是高访问量网站，如果分成多个虚拟空间来处理，相当于一个相同网站的实例对象很多，造成服务器的资源浪费
• 解决思路：整合到一个网站中，共享其相关的代码和数据，对硬盘、内存、CPU、数据库空间等服务器资源都可以达成共享，减少服务器资源
• 解决思路：享元模式

13.4 享元模式基本介绍

• 享元模式（Flyweight Pattern） 也叫 蝇量模式: 运用共享技术有效地支持大量细粒度的对象
• 常用于系统底层开发，解决系统的性能问题。像数据库连接池，里面都是创建好的连接对象，在这些连接对象中有我们需要的则直接拿来用，避免重新创建，如果没有我们需要的，则创建一个
• 享元模式能够解决重复对象的内存浪费的问题，当系统中有大量相似对象，需要缓冲池时。不需总是创建新对象，可以从缓冲池里拿。这样可以降低系统内存，同时提高效率
• 享元模式经典的应用场景就是池技术了，String常量池、数据库连接池、缓冲池等等都是享元模式的应用，享元模式是池技术的重要实现方式

13.5 享元模式的原理类图

对类图的说明（模式的角色及职责）

• FlyWeight 是抽象的享元角色，他是产品的抽象类，同时定义出对象的外部状态和内部状态（后面介绍）的接口或实现
• ConcreteFlyWeight是具体的享元角色，是具体的产品类，实现抽象角色定义相关业务
• UnSharedConcreteFlyWeight 是不可共享的角色，一般不会出现在享元工厂
• FlyWeightFactory 享元工厂类，用于狗仔一个池容器（集合），同时提供从池中获取对象方法

13.6 内部状态和外部状态

比如围棋、五子棋、跳棋，它们都有大量的棋子对象，围棋和五子棋只有黑白两色，跳棋颜色多一 点，所以棋子颜色就是棋子的内部状态；而各个棋子之间的差别就是位置的不同，当我们落子后，落子颜色是定的，但位置是变化的，所以棋子坐标就是棋子的外部状态

• 享元模式提出了两个要求：细粒度和共享对象。这里就涉及到内部状态和外部状态了，即将对象的信息分为两个部分：内部状态和外部状态
• 内部状态指对象共享出来的信息，存储在享元对象内部且不会随环境的改变而改变
• 外部状态指对象得以依赖的一个标记，是随环境改变而改变的、不可共享的状态。
• 举个例子：围棋理论上有361个空位可以放棋子，每盘棋都有可能有两三百个棋子对象产生，因为内存空间有限，一台服务器很难支持更多的玩家玩围棋游戏，如果用享元模式来处理棋子，那么棋子对象就可以减少到只有两个实例，这样就很好的解决了对象的开销问题

13.7 享元模式解决网站展现项目

应用实例要求

• 使用享元模式完成，前面提出的网站外包问题

思路分析

代码实现

public abstract class WebSite {

	public abstract void use(User user);//抽象方法
}

//具体网站
public class ConcreteWebSite extends WebSite {

	//共享的部分，内部状态
	private String type = ""; //网站发布的形式(类型)
	//构造器
	public ConcreteWebSite(String type) {

		this.type = type;
	}
	@Override
	public void use(User user) {
		// TODO Auto-generated method stub
		System.out.println("网站的发布形式为:" + type + " 在使用中 .. 使用者是" + user.getName());
	}
}

import java.util.HashMap;

// 网站工厂类，根据需要返回压一个网站
public class WebSiteFactory {


	//集合， 充当池的作用
	private HashMap<String, ConcreteWebSite> pool = new HashMap<>();

	//根据网站的类型，返回一个网站, 如果没有就创建一个网站，并放入到池中,并返回
	public WebSite getWebSiteCategory(String type) {
		if(!pool.containsKey(type)) {
			//就创建一个网站，并放入到池中
			pool.put(type, new ConcreteWebSite(type));
		}

		return (WebSite)pool.get(type);
	}

	//获取网站分类的总数 (池中有多少个网站类型)
	public int getWebSiteCount() {
		return pool.size();
	}
}

public class User {

	private String name;

	public User(String name) {
		super();
		this.name = name;
	}

	public String getName() {
		return name;
	}

	public void setName(String name) {
		this.name = name;
	}
}

public class Client {

	public static void main(String[] args) {

		// 创建一个工厂类
		WebSiteFactory factory = new WebSiteFactory();

		// 客户要一个以新闻形式发布的网站
		WebSite webSite1 = factory.getWebSiteCategory("新闻");


		webSite1.use(new User("tom"));

		// 客户要一个以博客形式发布的网站
		WebSite webSite2 = factory.getWebSiteCategory("博客");

		webSite2.use(new User("jack"));

		// 客户要一个以博客形式发布的网站
		WebSite webSite3 = factory.getWebSiteCategory("博客");

		webSite3.use(new User("smith"));

		// 客户要一个以博客形式发布的网站
		WebSite webSite4 = factory.getWebSiteCategory("博客");

		webSite4.use(new User("king"));

		System.out.println("网站的分类共=" + factory.getWebSiteCount());
	}

}

13.8 享元模式在JDK-Integer的应用源码分析

• Integer中的享元模式
• 代码分析



public class FlyWeight {

	public static void main(String[] args) {
		// TODO Auto-generated method stub
		//如果 Integer.valueOf(x) x 在  -128 --- 127 直接，就是使用享元模式返回,如果不在
		//范围类，则仍然 new

		//小结:
		//1. 在valueOf 方法中，先判断值是否在 IntegerCache 中，如果不在，就创建新的Integer(new), 否则，就直接从 缓存池返回
		//2. valueOf 方法，就使用到享元模式
		//3. 如果使用valueOf 方法得到一个Integer 实例，范围在 -128 - 127 ，执行速度比 new 快

		Integer x = Integer.valueOf(127); // 得到 x实例，类型 Integer
		Integer y = new Integer(127); // 得到 y 实例，类型 Integer
		Integer z = Integer.valueOf(127);//..
		Integer w = new Integer(127);

		System.out.println(x.equals(y)); // 大小，true
		System.out.println(x == y ); //  false
		System.out.println(x == z ); // true
		System.out.println(w == x ); // false
		System.out.println(w == y ); // false

		Integer x1 = Integer.valueOf(200);
		Integer x2 = Integer.valueOf(200);
		System.out.println("x1==x2" + (x1 == x2)); // false
	}
}

13.9 享元模式的注意事项和细节

• 在享元模式这样理解，“享”就表示共享，“元”表示对象
• 系统中有大量对象，这些对象消耗大量内存，并且对象的状态大部分可以外部化时，我们就可以考虑选用享元模式
• 用唯一标识码判断，如果在内存中有，则返回这个唯一标识码所标识的对象，用HashMap/HashTable存储
• 享元模式大大减少了对象的创建，降低了程序内存的占用，提高效率
• 享元模式提高了系统的复杂度。需要分离出内部状态和外部状态，而外部状态具有固化特性，不应该随着内部状态的改变而改变，这是我们使用享元模式需要注意的地方.
• 使用享元模式时，注意划分内部状态和外部状态，并且需要有一个工厂类加以控制
• 享元模式经典的应用场景是需要缓冲池的场景，比如 String常量池、数据库连接池

14 代理模式（Proxy）

14.1 代理模式（Proxy）的基本介绍

• 代理模式：为一个对象提供一个替身，以控制对这个对象的访问。即通过代理对象访问目标对象，这样做的好处是：可以在目标对象实现的基础上，增强额外的功能操作，即扩展目标对象的功能
• 被代理的对象可以远程对象、创建开销大的对象或需要安全控制的对象
• 代理模式有不同的形式，主要有三种：静态代理、动态代理（JDK代理，接口代理）和Cglib代理（可在内存动态的创建对象，而不需要实现接口，它属于动态代理的范畴）
• 代理模式示意图

14.2 静态代理

14.2.1 静态代理基本介绍

• 静态代理在使用时，需要定义接口或父类，被代理对象（即目标对象）与代理对象一起实现相同的接口或继承相同的父类

14.2.2 应用实例

具体要求：

• 定义一个接口ITeacherDao
• 目标对象TeacherDao实现接口ITeacherDao
• 使用静态代理方式，就需要在代理对象TeacherDaoProxy中也实现ITeacherDao
• 调用的时候是通过调用代理对象的方法来调用目标对象
• 特别提醒：代理对象与目标对象要实现相同的接口，然后通过调用相同的方式来调用目标兑现的方法

思路分析

代码实现

//接口
public interface ITeacherDao {

	void teach(); // 授课的方法
}

public class TeacherDao implements ITeacherDao {

	@Override
	public void teach() {
		// TODO Auto-generated method stub
		System.out.println(" 老师授课中  。。。。。");
	}
}

//代理对象,静态代理
public class TeacherDaoProxy implements ITeacherDao{

	private ITeacherDao target; // 目标对象，通过接口来聚合

	//构造器
	public TeacherDaoProxy(ITeacherDao target) {
		this.target = target;
	}
	@Override
	public void teach() {
		// TODO Auto-generated method stub
		System.out.println("开始代理  完成某些操作。。。。。 ");//方法
		target.teach();
		System.out.println("提交。。。。。");//方法
	}
}

public class Client {

	public static void main(String[] args) {
		// TODO Auto-generated method stub
		//创建目标对象(被代理对象)
		TeacherDao teacherDao = new TeacherDao();

		//创建代理对象, 同时将被代理对象传递给代理对象
		TeacherDaoProxy teacherDaoProxy = new TeacherDaoProxy(teacherDao);

		//通过代理对象，调用到被代理对象的方法
		//即：执行的是代理对象的方法，代理对象再去调用目标对象的方法
		teacherDaoProxy.teach();
	}
}

14.2.3 静态代理优缺点

• 优点：在不修改目标对象功能的前提下， 能通过代理对象对目标功能扩展
• 缺点：因为代理对象需要与目标对象实现一样的接口，所以会有很多代理类
• 一旦接口增加方法，目标对象与代理对象都要维护

14.3 动态代理

14.3.1 动态代理模式的基本介绍

• 代理对象，不需要实现接口，但是目标对象要实现接口，否则不能用动态代理
• 代理对象的生成，是利用JDK的API，动态的在内存中构建代理对象
• 动态代理也叫：JDK代理，接口代理

14.3.2 JDK中生成代理对象的API

• 代理类所在的包：java.lang.reflect.Proxy
• JDK 实现代理只需要使用newProxyInstance方法，但是该方法需要接收三个参数，完整写法

public static Object newProxyInstance(ClassLoader loader,
                                          Class<?>[] interfaces,
                                          InvocationHandler h)
        throws IllegalArgumentException

14.3.3 动态代理应用实例

应用实例要求

• 将前面的静态代理改进成动态代理（即:JDK 动态代理模式）
• 思路分析


代码实现

//接口
public interface ITeacherDao {

	void teach(); // 授课方法
	void sayHello(String name);
}

public class TeacherDao implements ITeacherDao {

	@Override
	public void teach() {
		System.out.println(" 老师授课中.... ");
	}

	@Override
	public void sayHello(String name) {
		System.out.println("hello " + name);
	}
}

public class ProxyFactory {

	//维护一个目标对象 , Object
	private Object target;

	//构造器 ， 对target 进行初始化
	public ProxyFactory(Object target) {

		this.target = target;
	}

	//给目标对象 生成一个代理对象
	public Object getProxyInstance() {

		//说明
		/*
		 *  public static Object newProxyInstance(ClassLoader loader,
                                          Class<?>[] interfaces,
                                          InvocationHandler h)

            //1. ClassLoader loader ： 指定当前目标对象使用的类加载器, 获取加载器的方法固定
            //2. Class<?>[] interfaces: 目标对象实现的接口类型，使用泛型方法确认类型
            //3. InvocationHandler h : 事情处理，执行目标对象的方法时，会触发事情处理器方法, 会把当前执行的目标对象方法作为参数传入
		 */
		return Proxy.newProxyInstance(target.getClass().getClassLoader(),
				target.getClass().getInterfaces(),
				new InvocationHandler() {

					@Override
					public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
						System.out.println("JDK代理开始~~");
						//反射机制调用目标对象的方法
						Object returnVal = method.invoke(target, args);
						System.out.println("JDK代理提交");
						return returnVal;
					}
				});
	}
}

public class Client {

	public static void main(String[] args) {
		//创建目标对象
		ITeacherDao target = new TeacherDao();

		//给目标对象，创建代理对象, 可以转成 ITeacherDao
		ITeacherDao proxyInstance = (ITeacherDao)new ProxyFactory(target).getProxyInstance();

		// proxyInstance=class com.sun.proxy.$Proxy0 内存中动态生成了代理对象
		System.out.println("proxyInstance=" + proxyInstance.getClass());

		//通过代理对象，调用目标对象的方法
		//proxyInstance.teach();

		proxyInstance.sayHello(" tom ");
	}
}

14.4 Cglib代理

14.4.1 Cglib代理模式基本介绍

• 静态代理和JDK代理模式都要求目标对象是实现一个接口，但是有时候目标对象只是一个单独的对象，并没实现任何接口，这个时候可使用明白对象子类来实现代理—Cglib代理
• Cglib代理也叫作子类代理，它是在内存中构建一个子类对象从而实现对目标对象功能扩展, 有些书也将Cglib代理归属到动态代理。
• Cglib是一个强大的高性能的代码生成包,它可以在运行期扩展java类与实现java接 口.它广泛的被许多AOP的框架使用,例如Spring AOP，实现方法拦截
• 在AOP编程中如何选择代理模式：
  • 目标对象需要实现接口，用JDK代理
  • 目标对象不需要实现接口，用Cglib代理
• Cglib包的底层是通过使用字节码处理框架ASM来转换字节码并生成新的类

15.4.2 Cglib代理模式实现步骤

• 引入Cglib的jar文件


• 在内存中动态构建子类，注意代理的类不能为final，否则报错 java.lang.IllegalArgumentException

• 目标对象的方法如果为final/static ，那么就不会拦截，即不会执行目标对象额外的业务方法

15.4.3 Cglib代理模式应用

实例要求

• 将前面的案例用Cglib代理模式实现

思路图解

代码实现

public class TeacherDao {

	public String teach() {
		System.out.println(" 老师授课中  ， 我是cglib代理，不需要实现接口 ");
		return "hello";
	}
}

public class ProxyFactory implements MethodInterceptor {

	//维护一个目标对象
	private Object target;

	//构造器，传入一个被代理的对象
	public ProxyFactory(Object target) {
		this.target = target;
	}
	//返回一个代理对象:  是 target 对象的代理对象
	public Object getProxyInstance() {
		//1. 创建一个工具类
		Enhancer enhancer = new Enhancer();
		//2. 设置父类
		enhancer.setSuperclass(target.getClass());
		//3. 设置回调函数
		enhancer.setCallback(this);
		//4. 创建子类对象，即代理对象
		return enhancer.create();

	}
	//重写  intercept 方法，会调用目标对象的方法
	@Override
	public Object intercept(Object arg0, Method method, Object[] args, MethodProxy arg3) throws Throwable {
		System.out.println("Cglib代理模式 ~~ 开始");
		Object returnVal = method.invoke(target, args);
		System.out.println("Cglib代理模式 ~~ 提交");
		return returnVal;
	}
}

public class Client {
	public static void main(String[] args) {
		//创建目标对象
		TeacherDao target = new TeacherDao();
		//获取到代理对象，并且将目标对象传递给代理对象
		TeacherDao proxyInstance = (TeacherDao)new ProxyFactory(target).getProxyInstance();
		//执行代理对象的方法，触发intecept 方法，从而实现 对目标对象的调用
		String res = proxyInstance.teach();
		System.out.println("res=" + res);
	}
}

14.5 几种常见的代理模式介绍–几种变体

防火墙代理

• 内网通过代理穿透防火墙，实现对公网的访问

缓存代理

• 比如：当请求图片文件等资源时，先到缓存代理取， 如果取到资源，则OK，如果取不到资源，再到公网或者数据库取，然后缓存

远程代理

• 远程对象的本地代表，通过它可以把远程对象当本地对象来调用。远程代理通过网络和真正的远程对象沟通信息

同步代理

• 主要使用在多线程编程中，完成多线程间同步工作

15 模板方法模式

15.1 豆浆制作问题

编写制作豆浆的程序，说明如下:

1. 制作豆浆的流程 选材—>添加配料—>浸泡—>放到豆浆机打碎
2. 通过添加不同的配料，可以制作出不同口味的豆浆
3. 选材、浸泡和放到豆浆机打碎这几个步骤对于制作每种口味的豆浆都是一样的
4. 请使用 模板方法模式 完成 (说明：因为模板方法模式，比较简单，很容易就想到这个方案，因此就直接使用，不再使用传统的方案来引出模板方法模式 )

15.2 模板方法模式介绍

• 模板方法模式（Template Method Pattern），又叫模板模式(Template Pattern)，在一个抽象类公开定义了执行它的方法的模板。它的子类可以按需要重写方法实现，但调用将以抽象类中定义的方式进行。
• 简单说，模板方法模式 定义一个操作中的算法的骨架，而将一些步骤延迟到子类中，使得子类可以不改变一个算法的结构，就可以重定义该算法的某些特定步骤
• 这种类型的设计模式属于行为型模式

15.2 模板方法模式原理图

对原理类图说明

• AbstractClass 抽象类，类中实现了模板方法（template），定义了算法的骨架，具体子类需要去实现，其它的抽象方法operation2,3,4
• ConcreteClass 实现抽象方法operation2,3,4，以完成算法中特点子类的步骤

15.4 模板方法模拟解决豆浆制作问题

应用实例要求

• 编写制作豆浆的程序说明如下：
• 制作豆浆的流程：选材，添加配料，浸泡，放到豆浆机打碎
• 通过添加不同的配料，可以制作出不同口味的豆浆
• 选择、浸泡和放到豆浆机打碎这几个步骤对于制作每种口味的豆浆都是一样的（红豆、花生豆浆）

思路分析

代码实现

//抽象类，表示豆浆
public abstract class SoyaMilk {

	//模板方法, make , 模板方法可以做成final , 不让子类去覆盖.
	final void make() {

		select();
		addCondiments();
		soak();
		beat();

	}

	//选材料
	void select() {
		System.out.println("第一步：选择好的新鲜黄豆  ");
	}

	//添加不同的配料， 抽象方法, 子类具体实现
	abstract void addCondiments();

	//浸泡
	void soak() {
		System.out.println("第三步， 黄豆和配料开始浸泡， 需要3小时 ");
	}

	void beat() {
		System.out.println("第四步：黄豆和配料放到豆浆机去打碎  ");
	}
}

public class RedBeanSoyaMilk extends SoyaMilk {

	@Override
	void addCondiments() {
		System.out.println(" 加入上好的红豆 ");
	}
}

public class PeanutSoyaMilk extends SoyaMilk {

	@Override
	void addCondiments() {
		System.out.println(" 加入上好的花生 ");
	}
}

public class Client {
	public static void main(String[] args) {
		//制作红豆豆浆

		System.out.println("----制作红豆豆浆----");
		SoyaMilk redBeanSoyaMilk = new RedBeanSoyaMilk();
		redBeanSoyaMilk.make();
		System.out.println("----制作花生豆浆----");
		SoyaMilk peanutSoyaMilk = new PeanutSoyaMilk();
		peanutSoyaMilk.make();
	}
}

15.5 模板方法模式的钩子方法

• 在模板方法模式的父类中，我们可以定义一个方法，它默认不做任何事，子类可以视情况要不要覆盖它，该方法称为“钩子”。
• 还是用上面做豆浆的例子来讲解，比如，我们还希望制作纯豆浆，不添加任何的配料，请使用钩子方法对前面的模板方法进行改造
• 示例代码

//抽象类，表示豆浆
public abstract class SoyaMilk {

	//模板方法, make , 模板方法可以做成final , 不让子类去覆盖.
	final void make() {

		select();
		if(customerWantCondiments()) {
			addCondiments();
		}
		soak();
		beat();

	}

	//选材料
	void select() {
		System.out.println("第一步：选择好的新鲜黄豆  ");
	}

	//添加不同的配料， 抽象方法, 子类具体实现
	abstract void addCondiments();

	//浸泡
	void soak() {
		System.out.println("第三步， 黄豆和配料开始浸泡， 需要3小时 ");
	}

	void beat() {
		System.out.println("第四步：黄豆和配料放到豆浆机去打碎  ");
	}

	//钩子方法，决定是否需要添加配料
	boolean customerWantCondiments() {
		return true;
	}
}

15.6 模板方法模式在Spring框架应用的源码分析

• Spring IOC容器初始化时运行用到的模板方法模式
• 代码分析

public interface ConfigurableApplicationContext
extends ApplicationContext, Lifecycle, Closeable {
// 声明了一个模板方法
	void refresh() throws BeansException, IllegalStateException;
}

public abstract class AbstractApplicationContext extends DefaultResourceLoader
		implements ConfigurableApplicationContext, DisposableBean {
		@Override
		// 模板方法的实现
	public void refresh() throws BeansException, IllegalStateException {
		synchronized (this.startupShutdownMonitor) {
			prepareRefresh();
			// obtainFreshBeanFactory方法调用了两个抽象方法
			// 这样具体要那种BeanFactory容器的决定权交给子类
			ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();

			prepareBeanFactory(beanFactory);

			try {
			// 钩子方法
				postProcessBeanFactory(beanFactory);
				invokeBeanFactoryPostProcessors(beanFactory);
				registerBeanPostProcessors(beanFactory);
				initMessageSource();
				initApplicationEventMulticaster();
				// 钩子方法
				onRefresh();
				registerListeners();
				finishBeanFactoryInitialization(beanFactory);
				finishRefresh();
			}
			catch (BeansException ex) {
				destroyBeans();
				cancelRefresh(ex);
				throw ex;
			}
		}
	}
}

protected ConfigurableListableBeanFactory obtainFreshBeanFactory() {
		refreshBeanFactory();
		ConfigurableListableBeanFactory beanFactory = getBeanFactory();
		if (logger.isDebugEnabled()) {
			logger.debug("Bean factory for " + getDisplayName() + ": " + beanFactory);
		}
		return beanFactory;
	}

• 子类实现


• 源码类图


15.7 模板方法模式的注意事项和细节

• 基本思想是：算法只存在于一个地方，也就是在父类中，容易修改。需要修改算法时，只要修改父类的模板方法或者已经实现的某些步骤，子类就会继承这些修改
• 实现了最大化代码复用。父类的模板方法和已实现的某些步骤会被子类继承而直接使用
• 既统一了算法，也提供了很大的灵活性。父类的模板方法确保了算法的结构保持不变，同时由子类提供部分步骤的实现
• 该模式的不足之处：每一个不同的实现都需要一个子类实现，导致类的个数增加，使得系统更加庞大
• 一般模板方法都加上final关键字， 防止子类重写模板方法.
• 模板方法模式使用场景：当要完成在某个过程，该过程要执行一系列步骤 ，这一系列的步骤基本相同，但其个别步骤在实现时 可能不同，通常考虑用模板方法模式来处理

16 命令模式

16.1 智能生活项目需求

• 看一个具体需求

• 我们买了一套智能家电，有照明灯、风扇、冰箱、洗衣机，我们只要在手机上安装app就可以控制对这些家电工作。
• 这些智能家电来自不同的厂家，我们不想针对每一种家电都安装一个App，分别控制，我们希望只要一个app就可以控制全部智能家电。
• 要实现一个app控制所有智能家电的需要，则每个智能家电厂家都要提供一个统一的接口给app调用，这时 就可以考虑使用命令模式。
• 命令模式可将“动作的请求者”从“动作的执行者”对象中解耦出来.
• 在我们的例子中，动作的请求者是手机app，动作的执行者是每个厂商的一个家电产品

16.2 命令模式基本介绍

• 命令模式（Command Pattern）：在软件设计中，经常需要向某些对象发送请求，但是并不知道请求的接收者是谁，也不知道被请求的操作是哪个，只需在程序运行时指定具体的请求接收者即可，此时，可以使用命令模式来进行设计
• 命令模式使得请求发送者与请求接收者消除彼此之间的耦合，让对象之间的调用关系更加灵活，实现解耦。
• 在命令模式中，会将一个请求封装为一个对象，以便使用不同参数来表示不同的请求（即命名），同时命令模式也支持可撤销的操作
• 通俗易懂的理解：将军发布命令，士兵去执行。其中几个角色：将军（命令发布者），士兵（命令的具体执行者），命令（连接将军和士兵）
• Invoker是调用者（将军），Receiver是被调用者（士兵），MyCommand是命令，实现了Command接口，持有接收对象

16.3 命令模式的原理类图

对原理类图的说明（命令模式的角色及职责）

• Invoker：是调用者角色
• Command：是命令角色，需要执行的所有命令都在这里，可以是接口或抽象类
• Receiver：接受者角色，知道如何实施和执行一个请求相关的操作
• ConcreteCommand：将一个接受者对象与一个动作绑定，调用接受者相应的操作，实现execute

16.4 命令模式解决智能生活项目

应用实例

• 编写程序，使用命令模式，完成前面的智能家电项目
• 思路分析

代码实现

//创建命令接口
public interface Command {

	//执行动作(操作)
	public void execute();
	//撤销动作(操作)
	public void undo();
}

public class LightReceiver {

	public void on() {
		System.out.println(" 电灯打开了.. ");
	}

	public void off() {
		System.out.println(" 电灯关闭了.. ");
	}
}

public class LightOnCommand implements Command {
	//聚合LightReceiver
	LightReceiver light;
	//构造器
	public LightOnCommand(LightReceiver light) {
		super();
		this.light = light;
	}
	@Override
	public void execute() {
		// TODO Auto-generated method stub
		//调用接收者的方法
		light.on();
	}
	@Override
	public void undo() {
		// TODO Auto-generated method stub
		//调用接收者的方法
		light.off();
	}
}

public class LightOffCommand implements Command {
	// 聚合LightReceiver
	LightReceiver light;
	// 构造器
	public LightOffCommand(LightReceiver light) {
			super();
			this.light = light;
		}
	@Override
	public void execute() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		light.off();
	}
	@Override
	public void undo() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		light.on();
	}
}

/**
 * 没有任何命令，即空执行: 用于初始化每个按钮, 当调用空命令时，对象什么都不做
 * 其实，这样是一种设计模式, 可以省掉对空判断
 * @author Administrator
 *
 */
public class NoCommand implements Command {

	@Override
	public void execute() {
		// TODO Auto-generated method stub
	}

	@Override
	public void undo() {
		// TODO Auto-generated method stub
	}
}

public class RemoteController {

	// 开 按钮的命令数组
	Command[] onCommands;
	Command[] offCommands;

	// 执行撤销的命令
	Command undoCommand;

	// 构造器，完成对按钮初始化

	public RemoteController() {

		onCommands = new Command[5];
		offCommands = new Command[5];

		for (int i = 0; i < 5; i++) {
			onCommands[i] = new NoCommand();
			offCommands[i] = new NoCommand();
		}
	}

	// 给我们的按钮设置你需要的命令
	public void setCommand(int no, Command onCommand, Command offCommand) {
		onCommands[no] = onCommand;
		offCommands[no] = offCommand;
	}

	// 按下开按钮
	public void onButtonWasPushed(int no) { // no 0
		// 找到你按下的开的按钮， 并调用对应方法
		onCommands[no].execute();
		// 记录这次的操作，用于撤销
		undoCommand = onCommands[no];

	}

	// 按下开按钮
	public void offButtonWasPushed(int no) { // no 0
		// 找到你按下的关的按钮， 并调用对应方法
		offCommands[no].execute();
		// 记录这次的操作，用于撤销
		undoCommand = offCommands[no];

	}

	// 按下撤销按钮
	public void undoButtonWasPushed() {
		undoCommand.undo();
	}
}

public class TVReceiver {

	public void on() {
		System.out.println(" 电视机打开了.. ");
	}

	public void off() {
		System.out.println(" 电视机关闭了.. ");
	}
}

public class TVOffCommand implements Command {
	// 聚合TVReceiver
	TVReceiver tv;
	// 构造器
	public TVOffCommand(TVReceiver tv) {
		super();
		this.tv = tv;
	}
	@Override
	public void execute() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		tv.off();
	}
	@Override
	public void undo() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		tv.on();
	}
}

public class TVOnCommand implements Command {
	// 聚合TVReceiver
	TVReceiver tv;
	// 构造器
	public TVOnCommand(TVReceiver tv) {
		super();
		this.tv = tv;
	}
	@Override
	public void execute() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		tv.on();
	}
	@Override
	public void undo() {
		// TODO Auto-generated method stub
		// 调用接收者的方法
		tv.off();
	}
}

public class Client {

	public static void main(String[] args) {

		//使用命令设计模式，完成通过遥控器，对电灯的操作

		//创建电灯的对象(接受者)
		LightReceiver lightReceiver = new LightReceiver();

		//创建电灯相关的开关命令
		LightOnCommand lightOnCommand = new LightOnCommand(lightReceiver);
		LightOffCommand lightOffCommand = new LightOffCommand(lightReceiver);

		//需要一个遥控器
		RemoteController remoteController = new RemoteController();

		//给我们的遥控器设置命令, 比如 no = 0 是电灯的开和关的操作
		remoteController.setCommand(0, lightOnCommand, lightOffCommand);

		System.out.println("--------按下灯的开按钮-----------");
		remoteController.onButtonWasPushed(0);
		System.out.println("--------按下灯的关按钮-----------");
		remoteController.offButtonWasPushed(0);
		System.out.println("--------按下撤销按钮-----------");
		remoteController.undoButtonWasPushed();


		System.out.println("=========使用遥控器操作电视机==========");

		TVReceiver tvReceiver = new TVReceiver();

		TVOffCommand tvOffCommand = new TVOffCommand(tvReceiver);
		TVOnCommand tvOnCommand = new TVOnCommand(tvReceiver);

		//给我们的遥控器设置命令, 比如 no = 1 是电视机的开和关的操作
		remoteController.setCommand(1, tvOnCommand, tvOffCommand);

		System.out.println("--------按下电视机的开按钮-----------");
		remoteController.onButtonWasPushed(1);
		System.out.println("--------按下电视机的关按钮-----------");
		remoteController.offButtonWasPushed(1);
		System.out.println("--------按下撤销按钮-----------");
		remoteController.undoButtonWasPushed();
	}
}

16.5 命令模式在Spring框架Jdbc Template 应用的源码分析

• Spring框架的JdbcTemplate就使用到了命令模式

public class JdbcTemplate extends JdbcAccessor implements JdbcOperations {@Override
	public <T> T query(final String sql, final ResultSetExtractor<T> rse) throws DataAccessException {
		Assert.notNull(sql, "SQL must not be null");
		Assert.notNull(rse, "ResultSetExtractor must not be null");
		if (logger.isDebugEnabled()) {
			logger.debug("Executing SQL query [" + sql + "]");
		}
		class QueryStatementCallback implements StatementCallback<T>, SqlProvider {
			@Override
			public T doInStatement(Statement stmt) throws SQLException {
				ResultSet rs = null;
				try {
					rs = stmt.executeQuery(sql);
					ResultSet rsToUse = rs;
					if (nativeJdbcExtractor != null) {
						rsToUse = nativeJdbcExtractor.getNativeResultSet(rs);
					}
					return rse.extractData(rsToUse);
				}
				finally {
					JdbcUtils.closeResultSet(rs);
				}
			}
			@Override
			public String getSql() {
				return sql;
			}
		}
		return execute(new QueryStatementCallback());
	}
}

public interface StatementCallback<T> {
	T doInStatement(Statement stmt) throws SQLException, DataAccessException;
}

模式角色分析说明：

• StatementCallback接口，类似命令接口（Command）
• class QueryStatementCallback implements StatementCallback，匿名内部类，实现了命令接口，同时充当命令接收者
• 命令调用者 是 JdbcTemplate , 其中execute(StatementCallback action) 方法中，调用action.doInStatement 方法. 不同的 实现 StatementCallback 接口的对象，对应不同的doInStatemnt 实现逻辑
• 另外实现 StatementCallback 命令接口的子类还有 QueryStatementCallback等

16.6 命令模式的注意事项和细节

• 将发起请求的对象与执行请求的对象解耦。发起请求的对象是调用者，调用者只要调用命令对象的execute()方法就可以让接收者工作，而不必知道具体的接收者对象是谁、是如何实现的，命令对象会负责让接收者执行请求的动作，也就是说：”请求发起者”和“请求执行者”之间的解耦是通过命令对象实现的，命令对象起到了纽带桥梁的作用。
• 容易设计一个命令队列。只要把命令对象放到列队，就可以多线程的执行命令
• 容易实现对请求的撤销和重做
• 命令模式不足：可能导致某些系统有过多的具体命令类，增加了系统的复杂度，这点在在使用的时候要注意
• 空命令也是一种设计模式，它为我们省去了判空的操作。在上面的实例中，如果没有用空命令，我们每按下一个按键都要判空，这给我们编码带来一定的麻烦。
• 命令模式经典的应用场景：界面的一个按钮都是一条命令、模拟CMD（DOS命令） 订单的撤销/恢复、触发-反馈机制

17 访问者模式

17.1 测评系统的需求

完成测评系统的需求

• 将观众分为男人和女人 ，对歌手进行测评，当看完某个歌手表演后，得到他们对该歌手不同的评价（评价有不同的种类，比如：成功，失败等）

17.2 传统方式的问题分析

• 如果系统比较小，还是OK的，但是考虑系统增加越来越多的新功能时，对代码改动较大，违反了OCP原则，不利于维护
• 扩展性不好，比如：增加了新的人员类型，或者管理方法，都不好做
• 引出新的设计模式—访问者模式

17.3 访问者模式基本介绍

• 访问者模式（Visitor Pattern），封装一些作用于某种数据结构的各元素的操作，它可以在不改变数据结构的前提下定义作用于这些元素的新操作
• 主要将数据结构与数据操作分离，解决数据结构和操作耦合性问题
• 访问者模式的基本工作原理是：在被访问的类里面加一个对外提供接待访问者的接口
• 访问者模式的主要场景是：需要对一个对象结构中的对象进行很多不同操作（这些操作彼此没有关联），同时需要避免让这些操作“污染”这些对象的类，可以选用访问者模式解决

17.4 访问者模式的原理类图

原理图的说明

• Visitor 是抽象访问者，为该对象结构中的ConcreteElement的每一个类声明一个visit操作
• ConcreteVistor：是一个具体的访问值，实现每个有Visitor声明的操作，是每个操作实现的部分
• ObjectStructure 能枚举它的元素，可以提供一个高层的接口，用来允许访问者访问元素
• Element 定义一个accept 方法，接收一个访问者对象
• ConcreteElement 为具体元素，实现了accept方法

17.5 访问者模式应用实例

应用实例要求

• 将人分为男人和女人，对歌手进行测评，当看完某个歌手表演后，得到他们对该歌手不同的评价（评价有不同的种类，比如：成功，失败等）

思路分析

代码实现

public abstract class Person {

	//提供一个方法，让访问者可以访问
	public abstract void accept(Action action);
}

//说明
//1. 这里我们使用到了双分派, 即首先在客户端程序中，将具体状态作为参数传递Woman中(第一次分派)
//2. 然后Woman 类调用作为参数的 "具体方法" 中方法getWomanResult, 同时将自己(this)作为参数
//   传入，完成第二次的分派
public class Woman extends Person{

	@Override
	public void accept(Action action) {
		// TODO Auto-generated method stub
		action.getWomanResult(this);
	}
}

public class Man extends Person {
	@Override
	public void accept(Action action) {
		// TODO Auto-generated method stub
		action.getManResult(this);
	}
}

public abstract class Action {

	//得到男性 的测评
	public abstract void getManResult(Man man);

	//得到女的 测评
	public abstract void getWomanResult(Woman woman);
}

public class Success extends Action {

	@Override
	public void getManResult(Man man) {
		// TODO Auto-generated method stub
		System.out.println(" 男人给的评价该歌手很成功 !");
	}

	@Override
	public void getWomanResult(Woman woman) {
		// TODO Auto-generated method stub
		System.out.println(" 女人给的评价该歌手很成功 !");
	}
}

public class Fail extends Action {
	@Override
	public void getManResult(Man man) {
		// TODO Auto-generated method stub
		System.out.println(" 男人给的评价该歌手失败 !");
	}
	@Override
	public void getWomanResult(Woman woman) {
		// TODO Auto-generated method stub
		System.out.println(" 女人给的评价该歌手失败 !");
	}
}

//数据结构，管理很多人（Man , Woman）
public class ObjectStructure {

	//维护了一个集合
	private List<Person> persons = new LinkedList<>();

	//增加到list
	public void attach(Person p) {
		persons.add(p);
	}
	//移除
	public void detach(Person p) {
		persons.remove(p);
	}

	//显示测评情况
	public void display(Action action) {
		for(Person p: persons) {
			p.accept(action);
		}
	}
}

public class Client {

	public static void main(String[] args) {
		//创建ObjectStructure
		ObjectStructure objectStructure = new ObjectStructure();

		objectStructure.attach(new Man());
		objectStructure.attach(new Woman());


		//成功
		Success success = new Success();
		objectStructure.display(success);

		System.out.println("===============");
		Fail fail = new Fail();
		objectStructure.display(fail);

		System.out.println("=======给的是待定的测评========");

		Wait wait = new Wait();
		objectStructure.display(wait);
	}
}

应用案例小结–双分派

• 上面提到的双分派，所谓双分派是指不管类怎么变化，都能找到期望的方法运行。双分派意味着得到执行的操作取决于请求的种类和两个接收者的类型
• 以上述案例为例：假设需要增加一个Wait的状态类，考虑Man 和Woman类的反应，由于使用了双分派，只需增加一个Action子类即可在客户端调用即可，不需要改动任何其他类的代码

17.6 访问者模式的注意事项和细节

优点

• 访问者模式符合单一职责原则、让程序具有优秀的扩展性、灵活性非常高
• 访问者模式可以对功能进行统一，可以做报表、UI、拦截器与过滤器，适用于数据结构相对稳定的系统

缺点

• 具体元素对访问者公布细节，也就是说访问者关注了其他类的内部细节，这是迪米特法则所不建议的, 这样造成了具体元素变更比较困难
• 违背了依赖倒转原则。访问者依赖的是具体元素，而不是抽象元素
• 因此，如果一个系统有比较稳定的数据结构，又有经常变化的功能需求，那么访问者模式就是比较合适的.

18 迭代器模式

18.1 看一个具体的需求

编写程序展示一个学校院系结构：需求是这样的，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。如图：

18.2 使用传统方式设计方案

18.3 传统方式的问题分析

• 将学院看做是学校的子类，系是学院的子类，这样实际上站在组织大小来进行分层次的
• 实际上我们的要求是 ：在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系， 因此这种方案，不能很好实现的遍历的操作
• 解决方案：=> 迭代器模式

18.4 迭代器模式基本介绍

• 迭代器模式（Iterator Pattern）是常用的设计模式，属于行为型模式
• 如果我们的集合元素是用不同的方式实现的，有数组，还有java的集合类，或者还有其他方式，当客户端要遍历这些集合元素的时候就要使用多种遍历方式，而且还会暴露元素的内部结构，可以考虑使用迭代器模式解决
• 迭代器模式，提供一种遍历集合元素的统一接口，用一致的方法遍历集合元素，不需要知道集合对象的底层表示，即：不暴露其内部的结构

18.5 迭代器模式的原理类图

对原理类图的说明（迭代器模式的角色及职责）

• Iterator：得带去接口，是系统提供的，含有 hasNext，next，remove
• Concreteiterator :具体迭代器类，管理迭代
• Aggregate：一个统一的聚合接口，将客户端和具体聚合解耦
• ConcreteAggreage：具体的聚合持有对象集合，并提供一个方法，返回一个迭代器，该迭代器可以正确遍历集合
• Client：客户端，通过Iterator和Aggregate依赖子类

18.6 迭代器模式应用实例

应用实例要求

• 编写程序展示一个学校院系结构：需求是这样的，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系

设计思路分析

代码实现

//系
public class Department {

	private String name;
	private String desc;
	public Department(String name, String desc) {
		super();
		this.name = name;
		this.desc = desc;
	}
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}
	public String getDesc() {
		return desc;
	}
	public void setDesc(String desc) {
		this.desc = desc;
	}
}

public class ComputerCollegeIterator implements Iterator {

	//这里我们需要Department 是以怎样的方式存放=>数组
	Department[] departments;
	int position = 0; //遍历的位置
	public ComputerCollegeIterator(Department[] departments) {
		this.departments = departments;
	}

	//判断是否还有下一个元素
	@Override
	public boolean hasNext() {
		if(position >= departments.length || departments[position] == null) {
			return false;
		}else {

			return true;
		}
	}

	@Override
	public Object next() {
		Department department = departments[position];
		position += 1;
		return department;
	}
	//删除的方法，默认空实现
	public void remove() {

	}
}

public class InfoColleageIterator implements Iterator {
	List<Department> departmentList; // 信息工程学院是以List方式存放系
	int index = -1;//索引
	public InfoColleageIterator(List<Department> departmentList) {
		this.departmentList = departmentList;
	}

	//判断list中还有没有下一个元素
	@Override
	public boolean hasNext() {
		if(index >= departmentList.size() - 1) {
			return false;
		} else {
			index += 1;
			return true;
		}
	}

	@Override
	public Object next() {
		return departmentList.get(index);
	}

	//空实现remove
	public void remove() {

	}
}

public interface College {

	public String getName();

	//增加系的方法
	public void addDepartment(String name, String desc);

	//返回一个迭代器,遍历
	public Iterator  createIterator();
}

public class ComputerCollege implements College {
	Department[] departments;
	int numOfDepartment = 0 ;// 保存当前数组的对象个数
	public ComputerCollege() {
		departments = new Department[5];
		addDepartment("Java专业", " Java专业 ");
		addDepartment("PHP专业", " PHP专业 ");
		addDepartment("大数据专业", " 大数据专业 ");

	}
	@Override
	public String getName() {
		return "计算机学院";
	}
	@Override
	public void addDepartment(String name, String desc) {
		Department department = new Department(name, desc);
		departments[numOfDepartment] = department;
		numOfDepartment += 1;
	}
	@Override
	public Iterator createIterator() {
		return new ComputerCollegeIterator(departments);
	}
}

public class InfoCollege implements College {
	List<Department> departmentList;
	public InfoCollege() {
		departmentList = new ArrayList<Department>();
		addDepartment("信息安全专业", " 信息安全专业 ");
		addDepartment("网络安全专业", " 网络安全专业 ");
		addDepartment("服务器安全专业", " 服务器安全专业 ");
	}
	@Override
	public String getName() {
		return "信息工程学院";
	}

	@Override
	public void addDepartment(String name, String desc) {
		Department department = new Department(name, desc);
		departmentList.add(department);
	}
	@Override
	public Iterator createIterator() {
		return new InfoColleageIterator(departmentList);
	}
}

public class Client {

	public static void main(String[] args) {
		//创建学院
		List<College> collegeList = new ArrayList<College>();

		ComputerCollege computerCollege = new ComputerCollege();
		InfoCollege infoCollege = new InfoCollege();

		collegeList.add(computerCollege);
		//collegeList.add(infoCollege);

		OutPutImpl outPutImpl = new OutPutImpl(collegeList);
		outPutImpl.printCollege();
	}
}

18.7 迭代器模式在JDK-ArrayList集合应用的源码分析

public class IteratorDemo {

	public static void main(String[] args) {
		List<String> a = new ArrayList<>();
		a.add("jack");// ..
		// 获取到迭代器
		Iterator Itr = a.iterator();
		while (Itr.hasNext()) {
			System.out.println(Itr.next());
		}
	}
}

public interface Iterator<E> {
    boolean hasNext();

    E next();

    default void remove() {
        throw new UnsupportedOperationException("remove");
    }

    default void forEachRemaining(Consumer<? super E> action) {
        Objects.requireNonNull(action);
        while (hasNext())
            action.accept(next());
    }
}

public class ArrayList<E> extends AbstractList<E>
        implements List<E>, RandomAccess, Cloneable, java.io.Serializable
{
private class Itr implements Iterator<E> {
        int cursor;       // index of next element to return
        int lastRet = -1; // index of last element returned; -1 if no such
        int expectedModCount = modCount;

        // prevent creating a synthetic constructor
        Itr() {}

        public boolean hasNext() {
            return cursor != size;
        }

        @SuppressWarnings("unchecked")
        public E next() {
            checkForComodification();
            int i = cursor;
            if (i >= size)
                throw new NoSuchElementException();
            Object[] elementData = ArrayList.this.elementData;
            if (i >= elementData.length)
                throw new ConcurrentModificationException();
            cursor = i + 1;
            return (E) elementData[lastRet = i];
        }

        public void remove() {
            if (lastRet < 0)
                throw new IllegalStateException();
            checkForComodification();

            try {
                ArrayList.this.remove(lastRet);
                cursor = lastRet;
                lastRet = -1;
                expectedModCount = modCount;
            } catch (IndexOutOfBoundsException ex) {
                throw new ConcurrentModificationException();
            }
        }
    }
}

类图分析

类图分析与角色说明

• 内部类Itr充当具体实现迭代器Iterator的类，作为ArrayList的内部类
• List就是充当了聚合接口，含有一个iterator（）方法，返回一个迭代器对象
• ArrayList是实现聚合接口List的子类，实现了iterator（）
• Iterator接口系统提供
• 迭代器模块解决了不同集合（ArrayList，LinkedList）统一遍历问题

18.8 迭代器模式的注意事项和细节

优点

• 提供一个统一的方法遍历对象，客户不用再考虑聚合的类型，使用一种方法就可以遍历对象了
• 隐藏了聚合的内部结构，客户端要遍历聚合的时候只能取到迭代器，而不会知道聚合的具体组成
• 提供了一种设计思想，就是一个类应该只有一个引起变化的原因（叫做单一责任原则）。在聚合类中，我们把迭代器分开，就是要把管理对象集合和遍历对象集合的责任分开，这样一来集合改变的话，只影响到聚合对象。而如果遍历方式改变的话，只影响到了迭代器
• 当要展示一组相似对象，或者遍历一组相同对象时使用, 适合使用迭代器模式

缺点

• 每个聚合对象都要一个迭代器，会生成多个迭代器不好管理类

19 观察者模式

19.1 天气预报项目需求，具体要求

• 气象站可以将每天测量到的温度，湿度，气压等等以公告的形式发布出去(比如发布到自己的网站或第三方)。
• 需要设计开放型API，便于其他第三方也能接入气象站获取数据。
• 提供温度、气压和湿度的接口
• 测量数据更新时，要能实时的通知给第三方

19.2 天气预报设计方案–普通方案

WeatherData类

通过对气象站项目的分析，可以初步设计出一个WeatherData类

说明：

• 通过getXxx方法，可以让第三方接入，并得到相关信息
• 当数据有更新是，气象站通过调用dataChange（）去跟新数据，当第三方再次获取是，就能得到最新数据，当然也可以推送

示意图：

代码实现

/**
 * 显示当前天气情况（可以理解成是气象站自己的网站）
 */
public class CurrentConditions {
	// 温度，气压，湿度
	private float temperature;
	private float pressure;
	private float humidity;

	//更新 天气情况，是由 WeatherData 来调用，我使用推送模式
	public void update(float temperature, float pressure, float humidity) {
		this.temperature = temperature;
		this.pressure = pressure;
		this.humidity = humidity;
		display();
	}

	//显示
	public void display() {
		System.out.println("***Today mTemperature: " + temperature + "***");
		System.out.println("***Today mPressure: " + pressure + "***");
		System.out.println("***Today mHumidity: " + humidity + "***");
	}
}

/**
 * 类是核心
 * 1. 包含最新的天气情况信息
 * 2. 含有 CurrentConditions 对象
 * 3. 当数据有更新时，就主动的调用   CurrentConditions对象update方法(含 display), 这样他们（接入方）就看到最新的信息
 */
public class WeatherData {
	private float temperatrue;
	private float pressure;
	private float humidity;
	private CurrentConditions currentConditions;
	//加入新的第三方

	public WeatherData(CurrentConditions currentConditions) {
		this.currentConditions = currentConditions;
	}

	public float getTemperature() {
		return temperatrue;
	}

	public float getPressure() {
		return pressure;
	}

	public float getHumidity() {
		return humidity;
	}

	public void dataChange() {
		//调用 接入方的 update
		currentConditions.update(getTemperature(), getPressure(), getHumidity());
	}

	//当数据有更新时，就调用 setData
	public void setData(float temperature, float pressure, float humidity) {
		this.temperatrue = temperature;
		this.pressure = pressure;
		this.humidity = humidity;
		//调用dataChange， 将最新的信息 推送给 接入方 currentConditions
		dataChange();
	}
}

public class Client {
	public static void main(String[] args) {
		//创建接入方 currentConditions
		CurrentConditions currentConditions = new CurrentConditions();
		//创建 WeatherData 并将 接入方 currentConditions 传递到 WeatherData中
		WeatherData weatherData = new WeatherData(currentConditions);

		//更新天气情况
		weatherData.setData(30, 150, 40);

		//天气情况变化
		System.out.println("============天气情况变化=============");
		weatherData.setData(40, 160, 20);
	}
}

问题分析

• 其他第三方接入气象站获取数据的问题
• 无法在运行时动态的添加第三方
• 违反OCP原则 ===》观察者模式

19.3 观察者模式原理

• 观察者模式类似订牛奶业务
• 奶站/气象局：Subject
• 用户/第三方网站：Observer

Subject：登记注册、移除和通知

• registerObserver 注册
• removeObserver 移除
• notifyObserver 通知所有的注册用户，根据不同需求，可以是更新数据，让用户来取，也可能是实施推送，看具体需求

Observer：接收输入

• 观察者模式：对象之间多对一依赖的一种设计方案，被依赖的对象为Subject，依赖的对象为Observer，Subject通知Observer变化，比如这里的奶站是Subject，是1的一方，用户是Observer，是多的一方

19.4 观察者模式解决天气预报需求

类图实现

代码实现

//接口, 让WeatherData 来实现
public interface Subject {

	public void registerObserver(Observer o);
	public void removeObserver(Observer o);
	public void notifyObservers();
}

//观察者接口，有观察者来实现
public interface Observer {

	public void update(float temperature, float pressure, float humidity);
}

public class CurrentConditions implements Observer {

	// 温度，气压，湿度
	private float temperature;
	private float pressure;
	private float humidity;

	// 更新 天气情况，是由 WeatherData 来调用，我使用推送模式
	public void update(float temperature, float pressure, float humidity) {
		this.temperature = temperature;
		this.pressure = pressure;
		this.humidity = humidity;
		display();
	}

	// 显示
	public void display() {
		System.out.println("***Today mTemperature: " + temperature + "***");
		System.out.println("***Today mPressure: " + pressure + "***");
		System.out.println("***Today mHumidity: " + humidity + "***");
	}
}

/**
 * 类是核心
 * 1. 包含最新的天气情况信息
 * 2. 含有 观察者集合，使用ArrayList管理
 * 3. 当数据有更新时，就主动的调用   ArrayList, 通知所有的（接入方）就看到最新的信息
 *
 */
public class WeatherData implements Subject {
	private float temperatrue;
	private float pressure;
	private float humidity;
	//观察者集合
	private ArrayList<Observer> observers;

	//加入新的第三方

	public WeatherData() {
		observers = new ArrayList<Observer>();
	}

	public float getTemperature() {
		return temperatrue;
	}

	public float getPressure() {
		return pressure;
	}

	public float getHumidity() {
		return humidity;
	}

	public void dataChange() {
		//调用 接入方的 update

		notifyObservers();
	}

	//当数据有更新时，就调用 setData
	public void setData(float temperature, float pressure, float humidity) {
		this.temperatrue = temperature;
		this.pressure = pressure;
		this.humidity = humidity;
		//调用dataChange， 将最新的信息 推送给 接入方 currentConditions
		dataChange();
	}

	//注册一个观察者
	@Override
	public void registerObserver(Observer o) {
		observers.add(o);
	}

	//移除一个观察者
	@Override
	public void removeObserver(Observer o) {
		if(observers.contains(o)) {
			observers.remove(o);
		}
	}

	//遍历所有的观察者，并通知
	@Override
	public void notifyObservers() {
		for(int i = 0; i < observers.size(); i++) {
			observers.get(i).update(this.temperatrue, this.pressure, this.humidity);
		}
	}
}

public class BaiduSite implements Observer {
	// 温度，气压，湿度
	private float temperature;
	private float pressure;
	private float humidity;

	// 更新 天气情况，是由 WeatherData 来调用，我使用推送模式
	public void update(float temperature, float pressure, float humidity) {
		this.temperature = temperature;
		this.pressure = pressure;
		this.humidity = humidity;
		display();
	}

	// 显示
	public void display() {
		System.out.println("===百度网站====");
		System.out.println("***百度网站 气温 : " + temperature + "***");
		System.out.println("***百度网站 气压: " + pressure + "***");
		System.out.println("***百度网站 湿度: " + humidity + "***");
	}
}

public class Client {

	public static void main(String[] args) {
		//创建一个WeatherData
		WeatherData weatherData = new WeatherData();

		//创建观察者
		CurrentConditions currentConditions = new CurrentConditions();
		BaiduSite baiduSite = new BaiduSite();

		//注册到weatherData
		weatherData.registerObserver(currentConditions);
		weatherData.registerObserver(baiduSite);

		//测试
		System.out.println("通知各个注册的观察者, 看看信息");
		weatherData.setData(10f, 100f, 30.3f);

		weatherData.removeObserver(currentConditions);
		//测试
		System.out.println();
		System.out.println("通知各个注册的观察者, 看看信息");
		weatherData.setData(10f, 100f, 30.3f);
	}
}

观察者模式好处

• 观察者模式设计后，会以集合的方式来管理用户（Observer），包括注册，移除和通知
• 这样，增加观察者（这里可以理解成一个新的公告板），就不需要去修改核心类WeatherData，不会修改代码，遵守了OCP原则

19.5 观察者模式在JDK应用的源码分析

• JDK的Observable类就用了观察者模式

public class Observable {
    private boolean changed = false;
    private Vector<Observer> obs;
		public Observable() {
        obs = new Vector<>();
    }
}

public interface Observer {
    /**
     * This method is called whenever the observed object is changed. An
     * application calls an <tt>Observable</tt> object's
     * <code>notifyObservers</code> method to have all the object's
     * observers notified of the change.
     *
     * @param   o     the observable object.
     * @param   arg   an argument passed to the <code>notifyObservers</code>
     *                 method.
     */
    void update(Observable o, Object arg);
}

角色分析：

• Observer 的作用和地位等价于前面提到的Subject
• Observable 是类，不是接口，类中已经实现了核心的方法，即管理Observer的方法，add，delete，notify
• Observe的作用和地位等价于前面提到的Observe，有update
• Observable 和Observer的使用方法和前面的一样，只是Observable是类，通过继承来实现观察者模式

20 中介者模式

20.1 智能家庭项目

• 智能家庭包括各种设备，闹钟、咖啡机、电视剧、窗帘等
• 主人要看电视是，各个设备可以协同工作，自动完成电视的准备工作，比如流程为：闹钟响起–》咖啡机开始做咖啡–》窗帘自动落下—》电视开始播放

20.2 传统方案解决智能家庭管理问题

20.3 传统的方式的问题分析

• 当各电器对象有多种状态改变时，相互之间的调用关系会比较复杂
• 各个电器对象彼此关联，你中有我，我中有你，不利于松耦合
• 各个电器对象之间所传递的消息（参数），容易混乱
• 当系统增加一个新的电器对象时，或执行流程改变时，代码的可维护性、扩展性都不理想，考虑中介者模式

20.4 中介模式基本介绍

• 中介者模式（Mediator Pattern），用一个中介对象来封装一些列的对象交互。中介者使各个对象不需要显示地相互作用，从而使其耦合松散，而且考研动力地改变它们之间的交互
• 中介者模式属于行为型模式，使代码易于维护
• 比如MVC模式,C（Controller控制器）是M（Model模型）和V（View视图）的中介者，在前后端交互时起到中间人的作用

20.5 中介模式的原理图

类图分析

• Mediator就是抽象中介者，定义了同事对象到中介者对象的接口
• Colleaue是抽象同事类
• ConcreteMediator具体的中介者对象，实现抽象方法，需要知道所有的具体的同事类，即一个集合来管理HashMap，并接受某个同时对象消息，完成相应的任务
• ConcreteColleague 具体的同时类，会有很多，每个同事只知道自己的行为，而不了解其他同事类的行为（方法），但他们都依赖中介者对象

20.6 中介者模式应用实例–智能家庭管理

思路分析

代码实现

//同事抽象类
public abstract class Colleague {
	private Mediator mediator;
	public String name;

	public Colleague(Mediator mediator, String name) {

		this.mediator = mediator;
		this.name = name;

	}

	public Mediator GetMediator() {
		return this.mediator;
	}

	public abstract void SendMessage(int stateChange);
}

//具体的同事类
public class Alarm extends Colleague {

	//构造器
	public Alarm(Mediator mediator, String name) {
		super(mediator, name);
		//在创建Alarm 同事对象时，将自己放入到ConcreteMediator 对象中[集合]
		mediator.Register(name, this);
	}

	public void SendAlarm(int stateChange) {
		SendMessage(stateChange);
	}

	@Override
	public void SendMessage(int stateChange) {
		//调用的中介者对象的getMessage
		this.GetMediator().GetMessage(stateChange, this.name);
	}
}

public class TV extends Colleague {

	public TV(Mediator mediator, String name) {
		super(mediator, name);
		mediator.Register(name, this);
	}

	@Override
	public void SendMessage(int stateChange) {
		this.GetMediator().GetMessage(stateChange, this.name);
	}

	public void StartTv() {
		System.out.println("It's time to StartTv!");
	}

	public void StopTv() {
		System.out.println("StopTv!");
	}
}

public class Curtains extends Colleague {

	public Curtains(Mediator mediator, String name) {
		super(mediator, name);
		mediator.Register(name, this);
	}

	@Override
	public void SendMessage(int stateChange) {
		this.GetMediator().GetMessage(stateChange, this.name);
	}

	public void UpCurtains() {
		System.out.println("I am holding Up Curtains!");
	}
}

public class CoffeeMachine extends Colleague {

	public CoffeeMachine(Mediator mediator, String name) {
		super(mediator, name);
		mediator.Register(name, this);
	}

	@Override
	public void SendMessage(int stateChange) {
		this.GetMediator().GetMessage(stateChange, this.name);
	}

	public void StartCoffee() {
		System.out.println("It's time to startcoffee!");
	}

	public void FinishCoffee() {

		System.out.println("After 5 minutes!");
		System.out.println("Coffee is ok!");
		SendMessage(0);
	}
}

public abstract class Mediator {
	//将给中介者对象，加入到集合中
	public abstract void Register(String colleagueName, Colleague colleague);

	//接收消息, 具体的同事对象发出
	public abstract void GetMessage(int stateChange, String colleagueName);

	public abstract void SendMessage();
}

//具体的中介者类
public class ConcreteMediator extends Mediator {
	//集合，放入所有的同事对象
	private HashMap<String, Colleague> colleagueMap;
	private HashMap<String, String> interMap;

	public ConcreteMediator() {
		colleagueMap = new HashMap<String, Colleague>();
		interMap = new HashMap<String, String>();
	}

	@Override
	public void Register(String colleagueName, Colleague colleague) {
		colleagueMap.put(colleagueName, colleague);


		if (colleague instanceof Alarm) {
			interMap.put("Alarm", colleagueName);
		} else if (colleague instanceof CoffeeMachine) {
			interMap.put("CoffeeMachine", colleagueName);
		} else if (colleague instanceof TV) {
			interMap.put("TV", colleagueName);
		} else if (colleague instanceof Curtains) {
			interMap.put("Curtains", colleagueName);
		}

	}

	//具体中介者的核心方法
	//1. 根据得到消息，完成对应任务
	//2. 中介者在这个方法，协调各个具体的同事对象，完成任务
	@Override
	public void GetMessage(int stateChange, String colleagueName) {

		//处理闹钟发出的消息
		if (colleagueMap.get(colleagueName) instanceof Alarm) {
			if (stateChange == 0) {
				((CoffeeMachine) (colleagueMap.get(interMap
						.get("CoffeeMachine")))).StartCoffee();
				((TV) (colleagueMap.get(interMap.get("TV")))).StartTv();
			} else if (stateChange == 1) {
				((TV) (colleagueMap.get(interMap.get("TV")))).StopTv();
			}

		} else if (colleagueMap.get(colleagueName) instanceof CoffeeMachine) {
			((Curtains) (colleagueMap.get(interMap.get("Curtains"))))
					.UpCurtains();

		} else if (colleagueMap.get(colleagueName) instanceof TV) {//如果TV发现消息

		} else if (colleagueMap.get(colleagueName) instanceof Curtains) {
			//如果是以窗帘发出的消息，这里处理...
		}

	}

	@Override
	public void SendMessage() {

	}

}

public class ClientTest {

	public static void main(String[] args) {
		//创建一个中介者对象
		Mediator mediator = new ConcreteMediator();

		//创建Alarm 并且加入到  ConcreteMediator 对象的HashMap
		Alarm alarm = new Alarm(mediator, "alarm");

		//创建了CoffeeMachine 对象，并  且加入到  ConcreteMediator 对象的HashMap
		CoffeeMachine coffeeMachine = new CoffeeMachine(mediator,
				"coffeeMachine");

		//创建 Curtains , 并  且加入到  ConcreteMediator 对象的HashMap
		Curtains curtains = new Curtains(mediator, "curtains");
		TV tV = new TV(mediator, "TV");

		//让闹钟发出消息
		alarm.SendAlarm(0);
		coffeeMachine.FinishCoffee();
		alarm.SendAlarm(1);
	}

}

20.7 中介者模式的注意事项和细节

• 多个类相互耦合，会形成网状结构, 使用中介者模式将网状结构分离为星型结构，进行解耦
• 减少类间依赖，降低了耦合，符合迪米特原则
• 中介者承担了较多的责任，一旦中介者出现了问题，整个系统就会受到影响
• 如果设计不当，中介者对象本身变得过于复杂，这点在实际使用时，要特别注意

21 备忘录模式

21.1 游戏角色状态恢复问题

游戏角色有攻击力和防御力，在大战Boss前保存自身的状态（攻击力和防御力），当大战Boss后攻击力和防御力下降，从备忘录对象恢复到大战前的状态

21.2 传统方案解决游戏角色恢复

21.3 传统方式的问题分析

• 一个对象，就对应一个保存对象状态的对象， 这样当我们游戏的对象很多时，不利于管理，开销也很大.
• 传统的方式是简单地做备份，new出另外一个对象出来，再把需要备份的数据放到这个新对象，但这就暴露了对象内部的细节
• 解决方案： => 备忘录模式

21.4 备忘录模式基本介绍

• 备忘录模式（Memento Pattern）在不破坏封装性的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态。这样以后就可将该对象恢复到原先保存的状态
• 可以这里理解备忘录模式：现实生活中的备忘录是用来记录某些要去做的事情，或者是记录已经达成的共同意见的事情，以防忘记了。而在软件层面，备忘录模式有着相同的含义，备忘录对象主要用来记录一个对象的某种状态，或者某些数据，当要做回退时，可以从备忘录对象里获取原来的数据进行恢复操作
• 备忘录模式属于行为型模式

21.5 备忘录模式的原理图

对原理类图的说明-即 (备忘录模式的角色及职责)

1. originator : 对象(需要保存状态的对象)
2. Memento ： 备忘录对象,负责保存好记录，即Originator内部状态
3. Caretaker: 守护者对象,负责保存多个备忘录对象， 使用集合管理，提高效率
4. 说明：如果希望保存多个originator对象的不同时间的状态，也可以，只需要要 HashMap <String, 集合>

代码实现

public class Originator {

	private String state;//状态信息

	public String getState() {
		return state;
	}

	public void setState(String state) {
		this.state = state;
	}

	//编写一个方法，可以保存一个状态对象 Memento
	//因此编写一个方法，返回 Memento
	public Memento saveStateMemento() {
		return new Memento(state);
	}

	//通过备忘录对象，恢复状态
	public void getStateFromMemento(Memento memento) {
		state = memento.getState();
	}
}

public class Memento {
	private String state;

	//构造器
	public Memento(String state) {
		super();
		this.state = state;
	}

	public String getState() {
		return state;
	}
}

public class Caretaker {

	//在List 集合中会有很多的备忘录对象
	private List<Memento> mementoList = new ArrayList<Memento>();

	public void add(Memento memento) {
		mementoList.add(memento);
	}

	//获取到第index个Originator 的 备忘录对象(即保存状态)
	public Memento get(int index) {
		return mementoList.get(index);
	}
}

public class Client {

	public static void main(String[] args) {
		Originator originator = new Originator();
		Caretaker caretaker = new Caretaker();

		originator.setState(" 状态#1 攻击力 100 ");

		//保存了当前的状态
		caretaker.add(originator.saveStateMemento());

		originator.setState(" 状态#2 攻击力 80 ");

		caretaker.add(originator.saveStateMemento());

		originator.setState(" 状态#3 攻击力 50 ");
		caretaker.add(originator.saveStateMemento());



		System.out.println("当前的状态是 =" + originator.getState());

		//希望得到状态 1, 将 originator 恢复到状态1

		originator.getStateFromMemento(caretaker.get(0));
		System.out.println("恢复到状态1 , 当前的状态是");
		System.out.println("当前的状态是 =" + originator.getState());
	}
}

21.6 游戏角色恢复状态实例

思路分析：

代码实现：

public class GameRole {

    private int vit;
    private int def;

    //创建Memento ,即根据当前的状态得到Memento
    public Memento createMemento() {
        return new Memento(vit, def);
    }

    //从备忘录对象，恢复GameRole的状态
    public void recoverGameRoleFromMemento(Memento memento) {
        this.vit = memento.getVit();
        this.def = memento.getDef();
    }

    //显示当前游戏角色的状态
    public void display() {
        System.out.println("游戏角色当前的攻击力：" + this.vit + " 防御力: " + this.def);
    }

    public int getVit() {
        return vit;
    }

    public void setVit(int vit) {
        this.vit = vit;
    }

    public int getDef() {
        return def;
    }

    public void setDef(int def) {
        this.def = def;
    }
}

public class Memento {

	//攻击力
	private int vit;
	//防御力
	private int def;
	public Memento(int vit, int def) {
		super();
		this.vit = vit;
		this.def = def;
	}
	public int getVit() {
		return vit;
	}
	public void setVit(int vit) {
		this.vit = vit;
	}
	public int getDef() {
		return def;
	}
	public void setDef(int def) {
		this.def = def;
	}
}

//守护者对象, 保存游戏角色的状态
public class Caretaker {

	//如果只保存一次状态
	private Memento  memento;
	//对GameRole 保存多次状态
	//private ArrayList<Memento> mementos;
	//对多个游戏角色保存多个状态
	//private HashMap<String, ArrayList<Memento>> rolesMementos;

	public Memento getMemento() {
		return memento;
	}

	public void setMemento(Memento memento) {
		this.memento = memento;
	}
}

public class Client {

	public static void main(String[] args) {
		//创建游戏角色
		GameRole gameRole = new GameRole();
		gameRole.setVit(100);
		gameRole.setDef(100);

		System.out.println("和boss大战前的状态");
		gameRole.display();

		//把当前状态保存caretaker
		Caretaker caretaker = new Caretaker();
		caretaker.setMemento(gameRole.createMemento());

		System.out.println("和boss大战~~~");
		gameRole.setDef(30);
		gameRole.setVit(30);

		gameRole.display();

		System.out.println("大战后，使用备忘录对象恢复到站前");

		gameRole.recoverGameRoleFromMemento(caretaker.getMemento());
		System.out.println("恢复后的状态");
		gameRole.display();
	}
}

21.7 备忘录模式的注意事项和细节

• 给用户提供了一种可以恢复状态的机制，可以使用户能够比较方便地回到某个历史的状态
• 实现了信息的封装，使得用户不需要关心状态的保存细节
• 如果类的成员变量过多，势必会占用比较大的资源，而且每一次保存都会消耗一定的内存, 这个需要注意
• 适用的应用场景：1、后悔药。 2、打游戏时的存档。 3、Windows 里的 ctri + z。 4、IE 中的后退
• 数据库的事务管理
• 为了节约内存，备忘录模式可以和原型模式配合使用

22 解释器模式

22.1 四则运算问题

通过解释器模式来实现四则运算，如计算a+b-c的值，具体要求

• 先输入表达式的形式，比如 a+b+c-d+e, 要求表达式的字母不能重复
• 在分别输入a ,b, c, d, e 的值
• 最后求出结果：如图


22.2 传统方案解决四则运算问题分析

• 编写一个方法，接收表达式的形式，然后根据用户输入的数值进行解析，得到结果
• 问题分析：如果加入新的运算符，比如 * / ( 等等，不利于扩展，另外让一个方法来解析会造成程序结构混乱，不够清晰.
• 解决方案：可以考虑使用解释器模式， 即： 表达式 -> 解释器(可以有多种) -> 结 果

22.3 解释器模式基本介绍

• 在编译原理中，一个算术表达式通过词法分析器形成词法单元，而后这些词法单元再通过语法分析器构建语法分析树，最终形成一颗抽象的语法分析树。这里的词法分析器和语法分析器都可以看做是解释器
• 解释器模式（Interpreter Pattern）：是指给定一个语言(表达式)，定义它的文法的一种表示，并定义一个解释器，使用该解释器来解释语言中的句子(表达式)
• 应用场景
  • 应用可以将一个需要解释执行的语言中的句子表示为一个抽象语法树 • 一些重复出现的问题可以用一种简单的语言来表达 • 一个简单语法需要解释的场景
  • 这样的例子还有，比如编译器、运算表达式计算、正则表达式、机器人等

22.4 解释器模式的原理类图

对原理类图的说明-即(解释器模式的角色及职责)

• Context: 是环境角色,含有解释器之外的全局信息
• AbstractExpression: 抽象表达式， 声明一个抽象的解释操作,这个方法为抽象语法树中所有的节点所共享
• TerminalExpression: 为终结符表达式, 实现与文法中的终结符相关的解释操作
• NonTermialExpression: 为非终结符表达式，为文法中的非终结符实现解释操作
• 说明： 输入Context he TerminalExpression 信息通过Client 输入即可

22.5 解释器模式实现四则运算

应用实例要求

• 通过解释器模式实现四则运算
• 如：计算a+b-c

思路分析

代码实现

public class Calculator {

	// 定义表达式
	private Expression expression;

	// 构造函数传参，并解析
	public Calculator(String expStr) { // expStr = a+b
		// 安排运算先后顺序
		Stack<Expression> stack = new Stack<>();
		// 表达式拆分成字符数组
		char[] charArray = expStr.toCharArray();// [a, +, b]

		Expression left = null;
		Expression right = null;
		//遍历我们的字符数组， 即遍历  [a, +, b]
		//针对不同的情况，做处理
		for (int i = 0; i < charArray.length; i++) {
			switch (charArray[i]) {
			case '+': //
				left = stack.pop();// 从stack取出left => "a"
				right = new VarExpression(String.valueOf(charArray[++i]));// 取出右表达式 "b"
				stack.push(new AddExpression(left, right));// 然后根据得到left 和 right 构建 AddExpresson加入stack
				break;
			case '-': //
				left = stack.pop();
				right = new VarExpression(String.valueOf(charArray[++i]));
				stack.push(new SubExpression(left, right));
				break;
			default:
				//如果是一个 Var 就创建要给 VarExpression 对象，并push到 stack
				stack.push(new VarExpression(String.valueOf(charArray[i])));
				break;
			}
		}
		//当遍历完整个 charArray 数组后，stack 就得到最后Expression
		this.expression = stack.pop();
	}

	public int run(HashMap<String, Integer> var) {
		//最后将表达式a+b和 var = {a=10,b=20}
		//然后传递给expression的interpreter进行解释执行
		return this.expression.interpreter(var);
	}
}

**
 * 抽象类表达式，通过HashMap 键值对, 可以获取到变量的值
 */
public abstract class Expression {
	// a + b - c
	// 解释公式和数值, key 就是公式(表达式) 参数[a,b,c], value就是就是具体值
	// HashMap {a=10, b=20}
	public abstract int interpreter(HashMap<String, Integer> var);
}

/**
 * 变量的解释器
 */
public class VarExpression extends Expression {

	private String key; // key=a,key=b,key=c

	public VarExpression(String key) {
		this.key = key;
	}

	// var 就是{a=10, b=20}
	// interpreter 根据 变量名称，返回对应值
	@Override
	public int interpreter(HashMap<String, Integer> var) {
		return var.get(this.key);
	}
}

/**
 * 抽象运算符号解析器 这里，每个运算符号，都只和自己左右两个数字有关系，
 * 但左右两个数字有可能也是一个解析的结果，无论何种类型，都是Expression类的实现类
 */
public class SymbolExpression extends Expression {

	protected Expression left;
	protected Expression right;

	public SymbolExpression(Expression left, Expression right) {
		this.left = left;
		this.right = right;
	}

	//因为 SymbolExpression 是让其子类来实现，因此 interpreter 是一个默认实现
	@Override
	public int interpreter(HashMap<String, Integer> var) {
		// TODO Auto-generated method stub
		return 0;
	}
}

/**
 * 加法解释器
 */
public class AddExpression extends SymbolExpression  {

	public AddExpression(Expression left, Expression right) {
		super(left, right);
	}

	//处理相加
	//var 仍然是 {a=10,b=20}..
	//一会我们debug 源码,就ok
	public int interpreter(HashMap<String, Integer> var) {
		//super.left.interpreter(var) ： 返回 left 表达式对应的值 a = 10
		//super.right.interpreter(var): 返回right 表达式对应值 b = 20
		return super.left.interpreter(var) + super.right.interpreter(var);
	}
}

public class SubExpression extends SymbolExpression {
	public SubExpression(Expression left, Expression right) {
		super(left, right);
	}

	//求出left 和 right 表达式相减后的结果
	public int interpreter(HashMap<String, Integer> var) {
		return super.left.interpreter(var) - super.right.interpreter(var);
	}
}

public class ClientTest {

	public static void main(String[] args) throws IOException {
		String expStr = getExpStr(); // a+b
		HashMap<String, Integer> var = getValue(expStr);// var {a=10, b=20}
		Calculator calculator = new Calculator(expStr);
		System.out.println("运算结果：" + expStr + "=" + calculator.run(var));
	}

	// 获得表达式
	public static String getExpStr() throws IOException {
		System.out.print("请输入表达式：");
		return (new BufferedReader(new InputStreamReader(System.in))).readLine();
	}

	// 获得值映射
	public static HashMap<String, Integer> getValue(String expStr) throws IOException {
		HashMap<String, Integer> map = new HashMap<>();

		for (char ch : expStr.toCharArray()) {
			if (ch != '+' && ch != '-') {
				if (!map.containsKey(String.valueOf(ch))) {
					System.out.print("请输入" + String.valueOf(ch) + "的值：");
					String in = (new BufferedReader(new InputStreamReader(System.in))).readLine();
					map.put(String.valueOf(ch), Integer.valueOf(in));
				}
			}
		}

		return map;
	}
}

23.6 解释器模式在Spring框架应用的源码分析

Spring框架中，SpelExpressionParser就是用了解释器模式

public class Interpreter {

	public static void main(String[] args) {
		//创建一个 Parser 对象
		SpelExpressionParser parser = new SpelExpressionParser();
		//
		//通过 Parser 对象 获取到一个Expression对象
		//会根据不同的  Parser 对象 ，返回不同的 Expression对象
		Expression expression = parser.parseExpression("10 * (2 + 1) * 1 + 66"); //96
		int result = (Integer) expression.getValue();
		System.out.println(result);
	}
}

public interface ExpressionParser {

	Expression parseExpression(String expressionString) throws ParseException;

	Expression parseExpression(String expressionString, ParserContext context) throws ParseException;

}

public abstract class TemplateAwareExpressionParser implements ExpressionParser {
		// 不同情况返回不同的Expression
		private Expression[] parseExpressions(String expressionString, ParserContext context)
			throws ParseException {
		List<Expression> expressions = new LinkedList<Expression>();
		String prefix = context.getExpressionPrefix();
		String suffix = context.getExpressionSuffix();
		int startIdx = 0;
		while (startIdx < expressionString.length()) {
			int prefixIndex = expressionString.indexOf(prefix, startIdx);
			if (prefixIndex >= startIdx) {
				// an inner expression was found - this is a composite
				if (prefixIndex > startIdx) {
					expressions.add(createLiteralExpression(context,
							expressionString.substring(startIdx, prefixIndex)));
				}
				int afterPrefixIndex = prefixIndex + prefix.length();
				int suffixIndex = skipToCorrectEndSuffix(prefix, suffix,
						expressionString, afterPrefixIndex);

				if (suffixIndex == -1) {
					throw new ParseException(expressionString, prefixIndex,
							"No ending suffix '" + suffix
									+ "' for expression starting at character "
									+ prefixIndex + ": "
									+ expressionString.substring(prefixIndex));
				}

				if (suffixIndex == afterPrefixIndex) {
					throw new ParseException(expressionString, prefixIndex,
							"No expression defined within delimiter '" + prefix + suffix
									+ "' at character " + prefixIndex);
				}

				String expr = expressionString.substring(prefixIndex + prefix.length(),
						suffixIndex);
				expr = expr.trim();

				if (expr.length() == 0) {
					throw new ParseException(expressionString, prefixIndex,
							"No expression defined within delimiter '" + prefix + suffix
									+ "' at character " + prefixIndex);
				}

				expressions.add(doParseExpression(expr, context));
				startIdx = suffixIndex + suffix.length();
			}
			else {
				// no more ${expressions} found in string, add rest as static text
				expressions.add(createLiteralExpression(context,
						expressionString.substring(startIdx)));
				startIdx = expressionString.length();
			}
		}
		return expressions.toArray(new Expression[expressions.size()]);
	}
}

22.7 解释器模式的注意事项和细节

• 当有一个语言需要解释执行，可将该语言中的句子表示为一个抽象语法树，就可以考虑使用解释器模式，让程序具有良好的扩展性
• 应用场景：编译器、运算表达式计算、正则表达式、机器人等
• 使用解释器可能带来的问题：解释器模式会引起类膨胀、解释器模式采用递归调用方法，将会导致调试非常复杂、效率可能降低

23 状态模式

23.1 APP抽象获得问题

请编写程序完成APP抽奖活动 具体要求如下:

• 假如每参加一次这个活动要扣除用户50积分，中奖概率是10%
• 奖品数量固定，抽完就不能抽奖
• 活动有四个状态: 可以抽奖、不能抽奖、发放奖品和奖品领完
• 活动的四个状态转换关系图


23.2 状态模式基本介绍

• 状态模式（State Pattern）：它主要用来解决对象在多种状态转换时，需要对外输出不同的行为的问题。状态和行为是一一对应的，状态之间可以相互转换
• 当一个对象的内在状态改变时，允许改变其行为，这个对象看起来像是改变了其类

23.3 状态模式的原理图

对原理类图的说明-即(状态模式的角色及职责)

• Context 类为环境角色, 用于维护State实例,这个实例定义当前状态
• State 是抽象状态角色,定义一个接口封装与Context 的一个特点接口相关行为
• ConcreteState 具体的状态角色，每个子类实现一个与Context 的一个状态相关行为

23.4 状态模式解决APP抽奖问题

类图分析

代码实现

/**
 * 状态抽象类
 */
public abstract class State {
	// 扣除积分 - 50
    public abstract void deductMoney();

    // 是否抽中奖品
    public abstract boolean raffle();

    // 发放奖品
    public abstract  void dispensePrize();
}

/**
 * 可以抽奖的状态
 */
public class CanRaffleState extends State {

    RaffleActivity activity;

    public CanRaffleState(RaffleActivity activity) {
        this.activity = activity;
    }

    //已经扣除了积分，不能再扣
    @Override
    public void deductMoney() {
        System.out.println("已经扣取过了积分");
    }

    //可以抽奖, 抽完奖后，根据实际情况，改成新的状态
    @Override
    public boolean raffle() {
        System.out.println("正在抽奖，请稍等！");
        Random r = new Random();
        int num = r.nextInt(10);
        // 10%中奖机会
        if(num == 0){
            // 改变活动状态为发放奖品 context
            activity.setState(activity.getDispenseState());
            return true;
        }else{
            System.out.println("很遗憾没有抽中奖品！");
            // 改变状态为不能抽奖
            activity.setState(activity.getNoRafflleState());
            return false;
        }
    }

    // 不能发放奖品
    @Override
    public void dispensePrize() {
        System.out.println("没中奖，不能发放奖品");
    }
}

/**
 * 奖品发放完毕状态
 * 说明，当我们activity 改变成 DispenseOutState， 抽奖活动结束
 */
public class DispenseOutState extends State {

	// 初始化时传入活动引用
    RaffleActivity activity;

    public DispenseOutState(RaffleActivity activity) {
        this.activity = activity;
    }
    @Override
    public void deductMoney() {
        System.out.println("奖品发送完了，请下次再参加");
    }

    @Override
    public boolean raffle() {
        System.out.println("奖品发送完了，请下次再参加");
        return false;
    }

    @Override
    public void dispensePrize() {
        System.out.println("奖品发送完了，请下次再参加");
    }
}

/**
 * 发放奖品的状态
 */
public class DispenseState extends State {

	 // 初始化时传入活动引用，发放奖品后改变其状态
    RaffleActivity activity;

    public DispenseState(RaffleActivity activity) {
        this.activity = activity;
    }

    //
    @Override
    public void deductMoney() {
        System.out.println("不能扣除积分");
    }

    @Override
    public boolean raffle() {
        System.out.println("不能抽奖");
        return false;
    }

    //发放奖品
    @Override
    public void dispensePrize() {
        if(activity.getCount() > 0){
            System.out.println("恭喜中奖了");
            // 改变状态为不能抽奖
            activity.setState(activity.getNoRafflleState());
        }else{
            System.out.println("很遗憾，奖品发送完了");
            // 改变状态为奖品发送完毕, 后面我们就不可以抽奖
            activity.setState(activity.getDispensOutState());
            //System.out.println("抽奖活动结束");
            //System.exit(0);
        }
    }
}

/**
 * 抽奖活动 //
 */
public class RaffleActivity {

	// state 表示活动当前的状态，是变化
    State state = null;
    // 奖品数量
    int count = 0;

    // 四个属性，表示四种状态
    State noRafflleState = new NoRaffleState(this);
    State canRaffleState = new CanRaffleState(this);

    State dispenseState =   new DispenseState(this);
    State dispensOutState = new DispenseOutState(this);

    //构造器
    //1. 初始化当前的状态为 noRafflleState（即不能抽奖的状态）
    //2. 初始化奖品的数量
    public RaffleActivity( int count) {
        this.state = getNoRafflleState();
        this.count = count;
    }

    //扣分, 调用当前状态的 deductMoney
    public void debuctMoney(){
        state.deductMoney();
    }

    //抽奖
    public void raffle(){
    	// 如果当前的状态是抽奖成功
        if(state.raffle()){
        	//领取奖品
            state.dispensePrize();
        }

    }

    public State getState() {
        return state;
    }

    public void setState(State state) {
        this.state = state;
    }

    //这里请大家注意，每领取一次奖品，count--
    public int getCount() {
    	int curCount = count;
    	count--;
        return curCount;
    }

    public void setCount(int count) {
        this.count = count;
    }

    public State getNoRafflleState() {
        return noRafflleState;
    }

    public void setNoRafflleState(State noRafflleState) {
        this.noRafflleState = noRafflleState;
    }

    public State getCanRaffleState() {
        return canRaffleState;
    }

    public void setCanRaffleState(State canRaffleState) {
        this.canRaffleState = canRaffleState;
    }

    public State getDispenseState() {
        return dispenseState;
    }

    public void setDispenseState(State dispenseState) {
        this.dispenseState = dispenseState;
    }

    public State getDispensOutState() {
        return dispensOutState;
    }

    public void setDispensOutState(State dispensOutState) {
        this.dispensOutState = dispensOutState;
    }
}

/**
 * 状态模式测试类
 */
public class ClientTest {

	public static void main(String[] args) {
		// TODO Auto-generated method stub
		// 创建活动对象，奖品有1个奖品
        RaffleActivity activity = new RaffleActivity(1);

        // 我们连续抽300次奖
        for (int i = 0; i < 30; i++) {
            System.out.println("--------第" + (i + 1) + "次抽奖----------");
            // 参加抽奖，第一步点击扣除积分
            activity.debuctMoney();

            // 第二步抽奖
            activity.raffle();
        }
	}
}

23.5 状态模式注意事项和细节

• 代码有很强的可读性。状态模式将每个状态的行为封装到对应的一个类中
• 方便维护。将容易产生问题的if-else语句删除了，如果把每个状态的行为都放到一个类中，每次调用方法时都要判断当前是什么状态，不但会产出很多if-else语句，而且容易出错
• 符合“开闭原则”。容易增删状态
• 会产生很多类。每个状态都要一个对应的类，当状态过多时会产生很多类，加大维护难度
• 应用场景：当一个事件或者对象有很多种状态，状态之间会相互转换，对不同的状态要求有不同的行为的时候，可以考虑使用状态模式

24 策略模式

24.1 编写鸭子项目，具体要求如下

• 有各种鸭子(比如 野鸭、北京鸭、水鸭等， 鸭子有各种行为，比如 叫、飞行等)
• 显示鸭子的信息

24.2 传统方式解决鸭子问题

传统方案：

代码实现

public abstract class Duck {

	public Duck() {

	}

	public abstract void display();//显示鸭子信息

	public void quack() {
		System.out.println("鸭子嘎嘎叫~~");
	}

	public void swim() {
		System.out.println("鸭子会游泳~~");
	}

	public void fly() {
		System.out.println("鸭子会飞翔~~~");
	}
}

public class PekingDuck extends Duck {

	@Override
	public void display() {
		System.out.println("~~北京鸭~~~");
	}

	//因为北京鸭不能飞翔，因此需要重写fly
	@Override
	public void fly() {
		System.out.println("北京鸭不能飞翔");
	}
}

public class ToyDuck extends Duck{
	@Override
	public void display() {
		// TODO Auto-generated method stub
		System.out.println("玩具鸭");
	}
	//需要重写父类的所有方法
	public void quack() {
		System.out.println("玩具鸭不能叫~~");
	}
	public void swim() {
		System.out.println("玩具鸭不会游泳~~");
	}
	public void fly() {
		System.out.println("玩具鸭不会飞翔~~~");
	}
}

public class WildDuck extends Duck {

	@Override
	public void display() {
		System.out.println(" 这是野鸭 ");
	}
}

public class Client {

	public static void main(String[] args) {
		//测试
	}

}

24.3 传统的方式实现问题分析

• 其它鸭子，都继承了Duck类，所以fly让所有子类都会飞了，这是不正确的
• 上面说的1 的问题，其实是继承带来的问题：对类的局部改动，尤其超类的局部改动，会影响其他部分。会有溢出效应
• 为了改进1问题，我们可以通过覆盖fly 方法来解决 => 覆盖解决
• 问题又来了，如果我们有一个玩具鸭子ToyDuck, 这样就需要ToyDuck去覆盖Duck的所有实现的方法 => 解决思路 策略模式 (strategy pattern)

24.4 策略模式基本介绍

• 策略模式（Strategy Pattern）中，定义算法族，分别封装起来，让他们之间可以互相替换，此模式让算法的变化独立于使用算法的客户
• 这算法体现了几个设计原则，第一、把变化的代码从不变的代码中分离出来；第二、针对接口编程而不是具体类（定义了策略接口）；第三、多用组合/聚合，少用继承（客户通过组合方式使用策略）。

24.5 策略模式原理类图

说明：从上图可看到，客户context有成员变量strategy或者其他的策略接口，至于需要使用到哪个策略，可以在构造器中指定

24.6 策略模式解决鸭子问题

思路分析

• 策略模式：分别封装行为接口，实现算法簇，超类里放行为接口对象，在子类里具体设定行为对象。原则就是：分离变化部分，封装接口，基于接口编程各种功能。此模式让行为的变化独立于算法的使用者


代码实现

public interface FlyBehavior {

	void fly(); // 子类具体实现
}

public class NoFlyBehavior implements FlyBehavior{

	@Override
	public void fly() {
		System.out.println(" 不会飞翔  ");
	}

}

public class GoodFlyBehavior implements FlyBehavior {

	@Override
	public void fly() {
		System.out.println(" 飞翔技术高超 ~~~");
	}
}

public class BadFlyBehavior implements FlyBehavior {

	@Override
	public void fly() {
		System.out.println(" 飞翔技术一般 ");
	}
}

public abstract class Duck {

	//属性, 策略接口
	FlyBehavior flyBehavior;
	//其它属性<->策略接口
	QuackBehavior quackBehavior;

	public Duck() {

	}

	public abstract void display();//显示鸭子信息

	public void quack() {
		System.out.println("鸭子嘎嘎叫~~");
	}

	public void swim() {
		System.out.println("鸭子会游泳~~");
	}

	public void fly() {

		//改进
		if(flyBehavior != null) {
			flyBehavior.fly();
		}
	}
	public void setFlyBehavior(FlyBehavior flyBehavior) {
		this.flyBehavior = flyBehavior;
	}
	public void setQuackBehavior(QuackBehavior quackBehavior) {
		this.quackBehavior = quackBehavior;
	}
}

public class WildDuck extends Duck {

	//构造器，传入FlyBehavor 的对象
	public  WildDuck() {
		flyBehavior = new GoodFlyBehavior();
	}

	@Override
	public void display() {
		System.out.println(" 这是野鸭 ");
	}
}

public class PekingDuck extends Duck {
	//假如北京鸭可以飞翔，但是飞翔技术一般
	public PekingDuck() {
		flyBehavior = new BadFlyBehavior();

	}
	@Override
	public void display() {
		System.out.println("~~北京鸭~~~");
	}
}

public class ToyDuck extends Duck{
	public ToyDuck() {
		flyBehavior = new NoFlyBehavior();
	}

	@Override
	public void display() {
		System.out.println("玩具鸭");
	}

	//需要重写父类的所有方法
	public void quack() {
		System.out.println("玩具鸭不能叫~~");
	}
	public void swim() {
		System.out.println("玩具鸭不会游泳~~");
	}
}

• 用于扩展

public interface QuackBehavior {
	void quack();//子类实现
}

public class Client {

	public static void main(String[] args) {
		WildDuck wildDuck = new WildDuck();
		wildDuck.fly();//

		ToyDuck toyDuck = new ToyDuck();
		toyDuck.fly();

		PekingDuck pekingDuck = new PekingDuck();
		pekingDuck.fly();

		//动态改变某个对象的行为, 北京鸭 不能飞
		pekingDuck.setFlyBehavior(new NoFlyBehavior());
		System.out.println("北京鸭的实际飞翔能力");
		pekingDuck.fly();
	}
}

24.7 策略模式在JDK–Arrays应用的源码分析

JDK的Arrays的Comparator使用了策略模式

public class Strategy {

	public static void main(String[] args) {
		//数组
		Integer[] data = { 9, 1, 2, 8, 4, 3 };
		// 实现降序排序，返回-1放左边，1放右边，0保持不变

		// 说明
		// 1. 实现了 Comparator 接口（策略接口） , 匿名类 对象 new Comparator<Integer>(){..}
		// 2. 对象 new Comparator<Integer>(){..} 就是实现了 策略接口 的对象
		// 3. public int compare(Integer o1, Integer o2){} 指定具体的处理方式
		Comparator<Integer> comparator = new Comparator<Integer>() {
			public int compare(Integer o1, Integer o2) {
				if (o1 > o2) {
					return -1;
				} else {
					return 1;
				}
			};
		};

		// 说明
		/*
		 * public static <T> void sort(T[] a, Comparator<? super T> c) {
		        if (c == null) {
		            sort(a); //默认方法
		        } else {
		            if (LegacyMergeSort.userRequested)
		                legacyMergeSort(a, c); //使用策略对象c
		            else
		            	// 使用策略对象c
		                TimSort.sort(a, 0, a.length, c, null, 0, 0);
		        }
		    }
		 */
		//方式1
		Arrays.sort(data, comparator);

		System.out.println(Arrays.toString(data)); // 降序排序


		//方式2- 同时lambda 表达式实现 策略模式
		Integer[] data2 = { 19, 11, 12, 18, 14, 13 };

		Arrays.sort(data2, (var1, var2) -> {
			if(var1.compareTo(var2) > 0) {
				return -1;
			} else {
				return 1;
			}
		});

		System.out.println("data2=" + Arrays.toString(data2));
	}
}

public interface Comparator<T> {

    int compare(T o1, T o2);
}

public class Arrays {
	public static <T> void sort(T[] a, Comparator<? super T> c) {
        if (c == null) {
            sort(a);
        } else {
            if (LegacyMergeSort.userRequested)
                legacyMergeSort(a, c);
            else
                TimSort.sort(a, 0, a.length, c, null, 0, 0);
        }
    }
 }

24.8 策略模式注意事项和细节

• 策略模式的关键是：分析项目中变化部分与不变部分
• 策略模式的核心思想是：多用组合/聚合 少用继承；用行为类组合，而不是行为的继承。更有弹性
• 体现了“对修改关闭，对扩展开放”原则，客户端增加行为不用修改原有代码，只要添加一种策略（或者行为）即可，避免了使用多重转移语句（if…else if…else）
• 提供了可以替换继承关系的办法： 策略模式将算法封装在独立的Strategy类中使得你可以独立于其Context改变它，使它易于切换、易于理解、易于扩展
• 需要注意的是：每添加一个策略就要增加一个类，当策略过多是会导致类数目庞大

25 职责链模式

25.1 学校OA系统的采购审批项目

学校OA系统的采购审批项目：需求是

• 采购员采购教学器材
• 如果金额 小于等于5000, 由教学主任审批 （0<=x<=5000）
• 如果金额 小于等于10000, 由院长审批 (5000<x<=10000)
• 如果金额 小于等于30000, 由副校长审批 (10000<x<=30000)
• 如果金额 超过30000以上，有校长审批 ( 30000<x)

25.2 传统方案解决OA系统审批

25.3 传统方案解决OA系统审批问题分析

• 传统方式是：接收到一个采购请求后，根据采购金额来调用对应的Approver (审批人)完成审批
• 传统方式的问题分析 : 客户端这里会使用到 分支判断(比如 switch) 来对不同的采购请求处理， 这样就存在如下问题 (1) 如果各个级别的人员审批金额发生变化，在客户端的也需要变化 (2) 客户端必须明确的知道 有多少个审批级别和访问
• 这样 对一个采购请求进行处理 和 Approver (审批人) 就存在强耦合关系，不利于代码的扩展和维护
• 解决方案 =》 职责链模式

25.4 职责链模式基本介绍

• 职责链模式（Chain of Responsibility Pattern）, 又叫 责任链模式，为请求创建了一个接收者对象的链(简单示意图)。这种模式对请求的发送者和接收者进行解耦
• 职责链模式通常每个接收者都包含对另一个接收者的引用。如果一个对象不能处理该请求，那么它会把相同的请求传给下一个接收者，依此类推
• 这种类型的设计模式属于行为型模式


25.5 职责链模式的原理类图

职责链模式（Chain Of Responsibility），使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这个对象连成一条链，并沿着这条链传递该请求，直到有一个对象处理它为止

对原理类图的说明-即(职责链模式的角色及职责)

• Handler : 抽象的处理者, 定义了一个处理请求的接口, 同时含义另外Handler
• ConcreteHandlerA , B 是具体的处理者, 处理它自己负责的请求， 可以访问它的后继者(即下一个处理者), 如果可以处理当前请求，则处理，否则就将该请求交个 后继者去处理，从而形成一个职责链
• Request ， 含义很多属性，表示一个请求

25.6 职责链模式解决OA系统采购审批

思路分析

代码实现

public abstract class Approver {

	Approver approver;  //下一个处理者
	String name; // 名字

	public Approver(String name) {
		this.name = name;
	}

	//下一个处理者
	public void setApprover(Approver approver) {
		this.approver = approver;
	}

	//处理审批请求的方法，得到一个请求, 处理是子类完成，因此该方法做成抽象
	public abstract void processRequest(PurchaseRequest purchaseRequest);
}

public class DepartmentApprover extends Approver {


	public DepartmentApprover(String name) {
		super(name);
	}

	@Override
	public void processRequest(PurchaseRequest purchaseRequest) {
		if(purchaseRequest.getPrice() <= 5000) {
			System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
		}else {
			approver.processRequest(purchaseRequest);
		}
	}
}

public class CollegeApprover extends Approver {

	public CollegeApprover(String name) {
		super(name);
	}

	@Override
	public void processRequest(PurchaseRequest purchaseRequest) {
		if(purchaseRequest.getPrice() < 5000 && purchaseRequest.getPrice() <= 10000) {
			System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
		}else {
			approver.processRequest(purchaseRequest);
		}
	}
}

public class SchoolMasterApprover extends Approver {

	public SchoolMasterApprover(String name) {
		super(name);
	}

	@Override
	public void processRequest(PurchaseRequest purchaseRequest) {
		if(purchaseRequest.getPrice() > 30000) {
			System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
		}else {
			approver.processRequest(purchaseRequest);
		}
	}
}

public class ViceSchoolMasterApprover extends Approver {

	public ViceSchoolMasterApprover(String name) {
		super(name);
	}

	@Override
	public void processRequest(PurchaseRequest purchaseRequest) {
		if(purchaseRequest.getPrice() < 10000 && purchaseRequest.getPrice() <= 30000) {
			System.out.println(" 请求编号 id= " + purchaseRequest.getId() + " 被 " + this.name + " 处理");
		}else {
			approver.processRequest(purchaseRequest);
		}
	}
}

//请求类
public class PurchaseRequest {

	private int type = 0; //请求类型
	private float price = 0.0f; //请求金额
	private int id = 0;
	//构造器
	public PurchaseRequest(int type, float price, int id) {
		this.type = type;
		this.price = price;
		this.id = id;
	}
	public int getType() {
		return type;
	}
	public float getPrice() {
		return price;
	}
	public int getId() {
		return id;
	}
}

public class Client {

	public static void main(String[] args) {
		//创建一个请求
		PurchaseRequest purchaseRequest = new PurchaseRequest(1, 31000, 1);

		//创建相关的审批人
		DepartmentApprover departmentApprover = new DepartmentApprover("张主任");
		CollegeApprover collegeApprover = new CollegeApprover("李院长");
		ViceSchoolMasterApprover viceSchoolMasterApprover = new ViceSchoolMasterApprover("王副校");
		SchoolMasterApprover schoolMasterApprover = new SchoolMasterApprover("佟校长");


		//需要将各个审批级别的下一个设置好 (处理人构成环形: )
		departmentApprover.setApprover(collegeApprover);
		collegeApprover.setApprover(viceSchoolMasterApprover);
		viceSchoolMasterApprover.setApprover(schoolMasterApprover);
		schoolMasterApprover.setApprover(departmentApprover);

		departmentApprover.processRequest(purchaseRequest);
		viceSchoolMasterApprover.processRequest(purchaseRequest);
	}
}

25.7 职责链模式在Spring MVC框架应用的源码分析

• Spring MVC-HandlerExecutionChain类就使用到职责链模式

public class ResponsibilityChain {

	public static void main(String[] args) {

		// DispatcherServlet

		//说明
		/*
		 *
		 *  protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		 *   HandlerExecutionChain mappedHandler = null;
		 *   mappedHandler = getHandler(processedRequest);//获取到HandlerExecutionChain对象
		 *    //在 mappedHandler.applyPreHandle 内部 得到啦 HandlerInterceptor interceptor
		 *    //调用了拦截器的  interceptor.preHandle
		 *   if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}

			  //说明：mappedHandler.applyPostHandle 方法内部获取到拦截器，并调用
			  //拦截器的  interceptor.postHandle(request, response, this.handler, mv);
			 mappedHandler.applyPostHandle(processedRequest, response, mv);
		 *  }
		 *
		 *
		 *  //说明：在  mappedHandler.applyPreHandle内部中，
		 *  还调用了  triggerAfterCompletion 方法，该方法中调用了
		 *  HandlerInterceptor interceptor = getInterceptors()[i];
			try {
				interceptor.afterCompletion(request, response, this.handler, ex);
			}
			catch (Throwable ex2) {
				logger.error("HandlerInterceptor.afterCompletion threw exception", ex2);
			}
		 */

	}
}

public class HandlerExecutionChain {
	boolean applyPreHandle(HttpServletRequest request, HttpServletResponse response) throws Exception {
	//HandlerInterceptor(拦截器)的集合(链) interceptor.preHandle
	//..}
	void applyPostHandle(HttpServletRequest request, HttpServletResponse response, ModelAndView mv) throws Exception {
	//HandlerInterceptor(拦截器)的集合(链) interceptor.postHandle
	}
	void triggerAfterCompletion(HttpServletRequest request, HttpServletResponse response, Exception ex){//HandlerInterceptor(拦截器)的集合(链
	// interceptor.afterCompletion
	}
}

说明

• 在处理SpringMvc请求时，使用到职责链模式还使用到适配器模式
• HandlerExecutionChain 主要负责的是请求拦截器的执行和请求处理,但是他本身不处理请求，只是将请求分配给链上注册处理器执行，这是职责链实现方式,减少职责链本身与处理逻辑之间的耦合,规范了处理流程
• HandlerExecutionChain 维护了 HandlerInterceptor 的集合， 可以向其中注册相应的拦截器

25.8 职责链模式的注意事项和细节

• 将请求和处理分开，实现解耦，提高系统的灵活性
• 简化了对象，使对象不需要知道链的结构
• 性能会受到影响，特别是在链比较长的时候，因此需控制链中最大节点数量，一般通过在Handler中设置一个最大节点数量，在setNext()方法中判断是否已经超过阀值，超过则不允许该链建立，避免出现超长链无意识地破坏系统性能
• 调试不方便。采用了类似递归的方式，调试时逻辑可能比较复杂
• 最佳应用场景：有多个对象可以处理同一个请求时，比如：多级请求、请假/加薪等审批流程、Java Web中Tomcat对Encoding的处理、拦截器
