一个简单的 RISC-V CPU 设计与实现

之前写的RISCV五级流水CPU设计不够详细，本篇算是一个补充。

RISC-V 指令集介绍

• 除压缩扩展外，所有指令均为32bits长
• 压缩扩展指令为16bits长

RV32I 基础整数指令集

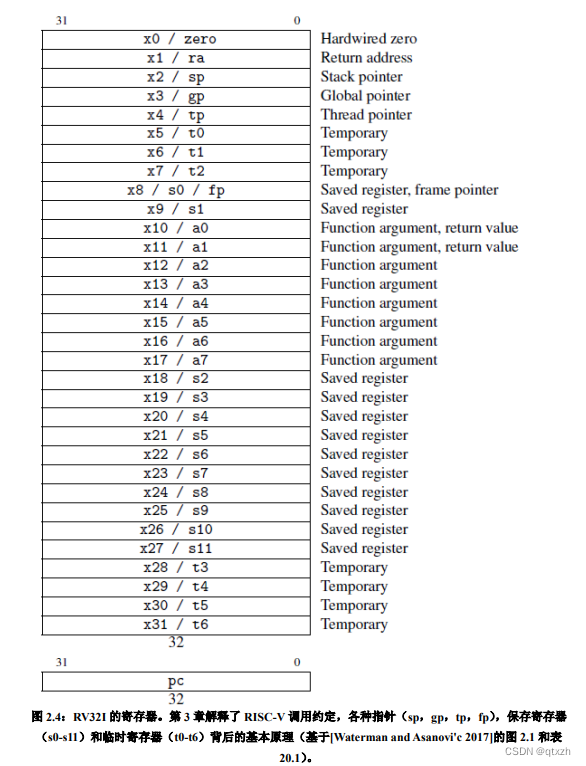

• 32个32bits通用寄存器，x0 – x31
  • x0 零寄存器 zero
  • x1 返回地址 ra
  • x2 栈指针 sp
  • x3 全局指针 gp
  • x4 线程指针 tp
  • x5 – x7 临时寄存器 t0 – t2
  • x8 保存寄存器 s0 帧指针 fp
  • x9 保存寄存器 s1
  • x10 – x17 参数寄存器 a0 – a7
  • x18 – x27 保存寄存器 s2 – s11
  • x28 – x31 临时寄存器 t3 – t6
• 32bits的PC寄存器

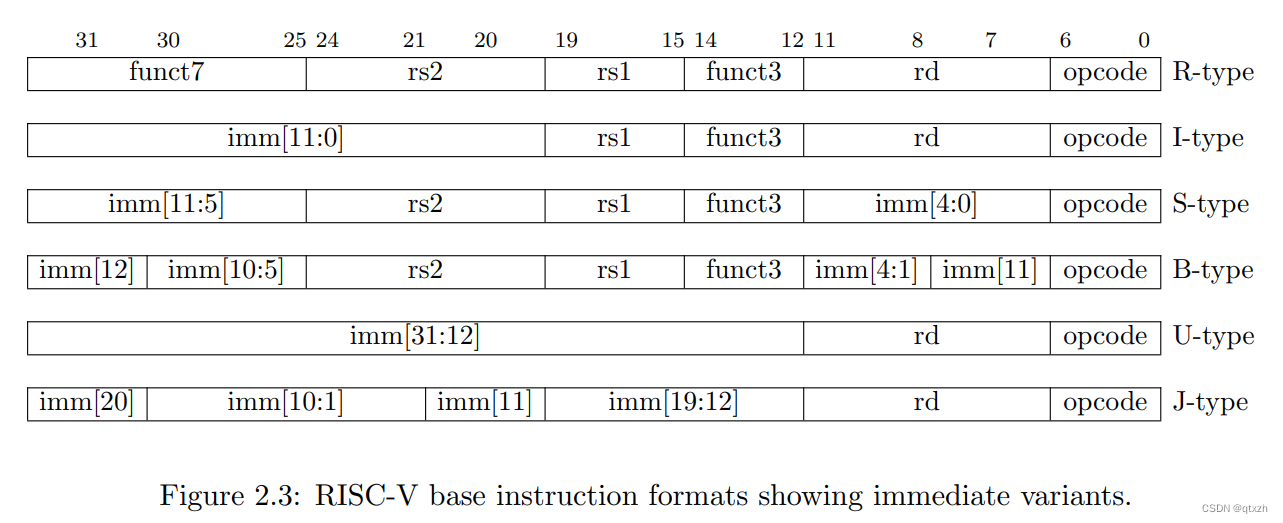

• 4类/6种指令类型
  • 用于寄存器-寄存器操作的R型
  • 用于寄存器-立即数操作的I型
  • 用于STORE操作的S型
    • 用于分支操作的B型
  • 用于立即数操作的U型
    • 用于跳转操作的J型

• 整数计算指令
  • I型指令
    • ADDI 相加指令
    • SLTI[U] (无符号)比较指令
    • ANDI、ORI、XORI 逻辑运算指令
    • SLLI、SRLI、SRAI 逻辑和算数位移指令
  • U型指令
    • LUI 加载立即数高20位
    • AUIPC 令PC增加立即数高20位并将结果存入寄存器
  • R型指令
    • ADD
    • SLT[U]
    • AND、OR、XOR
    • SLL、SRL、SRA
    • SUB 相减指令
• 控制转移指令
  • I型指令
    • JALR JAL的寄存器寻址版本
  • J型指令
    • JAL 跳转并将下一指令地址存入寄存器
  • B型指令
    • BEQ、BNE 相等/不相等跳转
    • BLT[U] (无符号)小于跳转
    • BGE[U] (无符号)大于等于跳转
• 访存指令
  • I型指令
    • LW、LH[U]、LB[U]
  • S型指令
    • SW、SH、SB
• 其他指令
  • FENCE 内存屏障 I型
  • ECALL、EBREAK 环境调用和断点 I型

RV64I 基础整数指令集

• 所有寄存器扩展到64bits
• 增加如下指令
  • ADDIW、ADDW
  • SLLI、SRLI、SRAI的位移量扩展到6bits
  • SLLIW、SRLIW、SRAIW
  • SLL、SRL、SRA的位移量扩展到6bits
  • SLLW、SRLW、SUBW、SRAW
  • LD、LWU、SD

M 整数乘除标准扩展

• 乘法指令
  • MUL 乘法低32位
  • MULH 乘法高32位，有符号
  • MULHU 乘法高32位，无符号
  • MULHSU 乘法高32位，有符号乘无符号
  • MULW MUL的符号扩展版本
• 除法指令
  • DIV[U] (无符号)除法
  • REM[U] (无符号)取余
  • DIV[U]W、REM[U]W 符号扩展版本

C 压缩指令标准扩展

• 只用到11个寄存器
  • zero
  • ra
  • sp
  • s0 – s1
  • a0 – a5

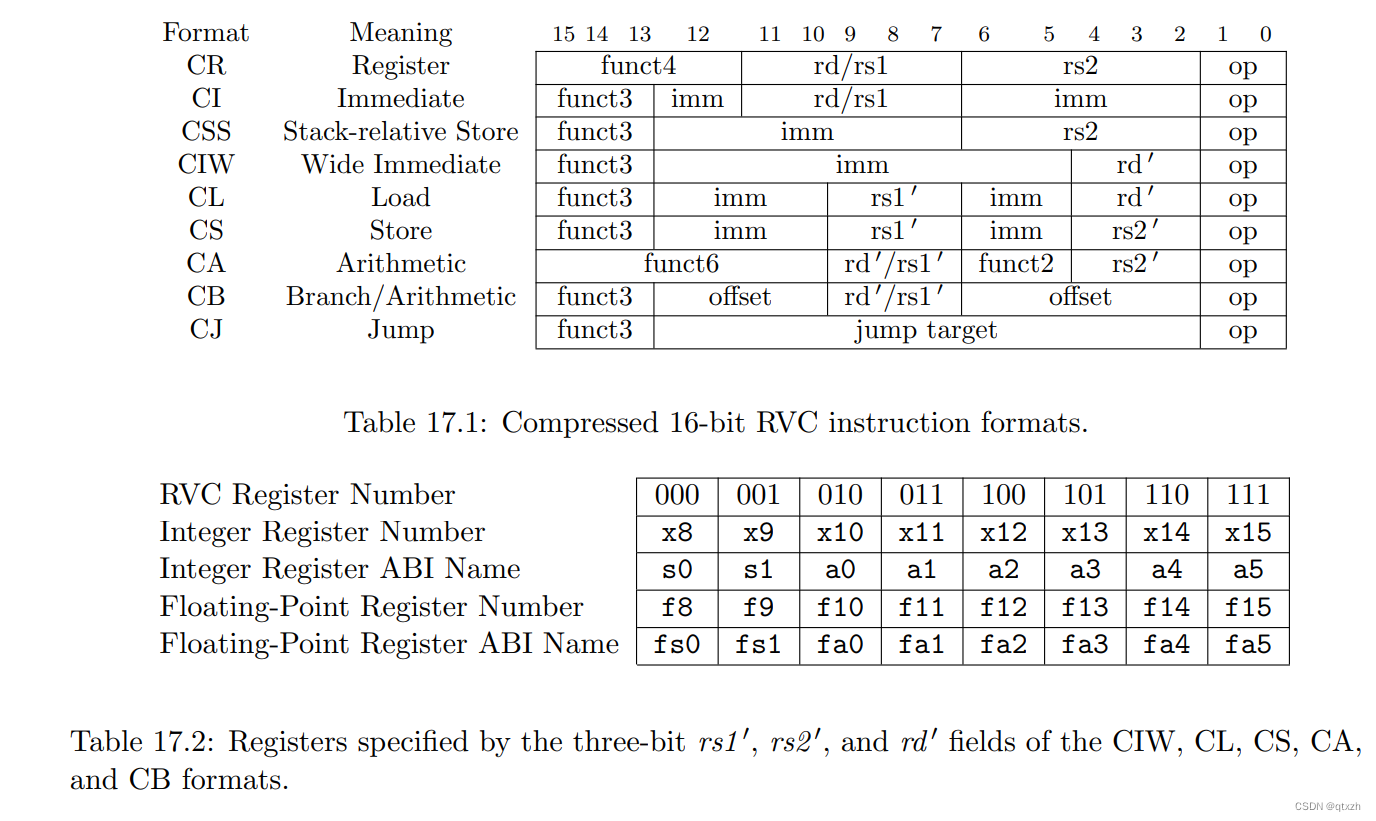

• 9种指令类型
  • 寄存器 CR型
  • 立即数 CI型
  • 栈存储 CSS型
  • 宽立即数 CIW型
  • 加载 CL型
  • 存储 CS型
  • 算数 CA型
  • 分支 CB型
  • 跳转 CJ型
• 每个指令都有等价的32bits指令与之对应
• 访存指令
  • 基于sp的访存
    • C.LWSP lw rd, offset(sp)
    • C.LDSP ld rd, offset(sp)
    • C.SWSP sw rs2, offset(sp)
    • C.SDSP sd rs2, offset(sp)
  • 基于寄存器的访存
    • C.LW lw rd, offset(s1)
    • C.LD ld rd, offset(s1)
    • C.SW sw rs2, offset(s1)
    • C.SD sd rs2, offset(s1)
• 控制转移指令
  • C.J jal zero, offset
  • C.JAL jal x1, offset
  • C.JR jalr zero, 0(rs1)
  • C.JALR jalr x1, 0(rs1)
  • C.BEQZ beq rs1, zero, offset
  • C.BNEZ bne rs1, zero, offset
• 整数计算指令
  • 整数常数生成
    • C.LI addi rd, zero, imm
    • C.LUI lui rd, nzimm
  • 整数寄存器-立即数操作
    • C.ADDI addi rd, rd, nzimm
    • C.ADDIW addiw rd, rd, imm
    • C.ADDI16SP addi sp, sp, nzimm
    • C.ADDI4SPN addi rd, sp, nzuimm
    • C.SLLI slli rd, rd, shamt
    • C.SRLI srli rd, rd, shamt
    • C.SRAI srai rd, rd, shamt
    • C.ANDI andi rd, rd, imm
    • C.MV add rd, zero, rs2
    • C.ADD add rd, rd, rs2
    • C.AND and rd, rd, rs2
    • C.OR or rd, rd, rs2
    • C.XOR xor rd, rd, rs2
    • C.SUB sub rd, rd, rs2
    • C.ADDW addw rd, rd, rs2
    • C.SUBW subw rd, rd, rs2
• 其他
  • C.NOP nop
  • C.EBREAK ebreak

CSR

• RISC-V有12bits的CSR空间，即最多4096个控制和状态寄存器
• 最常用的8个CSR
  • mtev 中断向量
  • mepc 异常指令(下一)地址
  • mcause 异常原因
  • mie 中断使能
  • mip 中断队列
  • mtval 中断附加信息
  • mscratch 中断暂存
  • mstatus 中断状态
• CSR指令
  • CSRRW[I] CSR读&写
  • CSRRS[I] CSR读&置位
  • CSRRC[I] CSR读&清除

Verilog 硬件描述语言实现

基本的想法

用时序逻辑分割组合逻辑

流水线

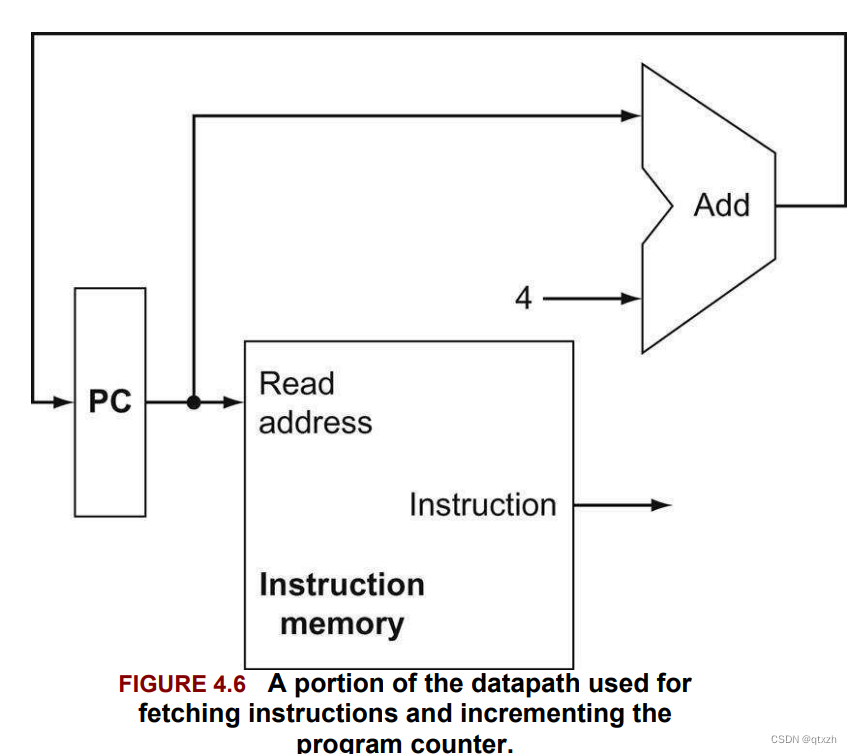

• 取指

  • 中断的情况
    • 如果进入中断处理，下一地址由CSR给出
    • 如果没有中断发生，则进行正常地址生成
  • 地址生成
    • JAL可前后跳转各1MB范围，需要将当前pc加上跳转偏移作为目标地址，并将下一条指令存储到指定寄存器中
    • JALR则是将一个指定寄存器加上跳转偏移作为目标地址，并将下一条指令存储到指定寄存器中
    • 分支指令将当前pc加上跳转偏移作为目标地址，可前后跳转各4KB范围。
    • 其他情况下则正常取下一条地址(+4，压缩指令是+2)。


• 译码

  • 如果是压缩指令，先转换为对应的32bits指令

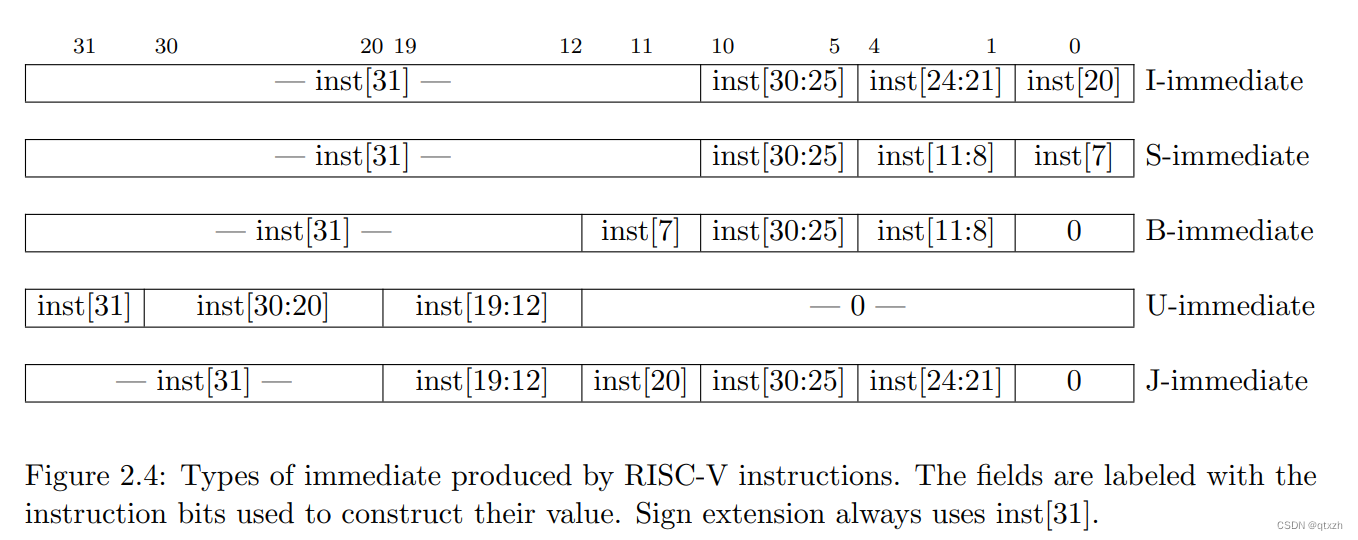

  • 判断指令类型，分离寄存器和立即数

  • 产生控制信号
    • ALU操作码
    • 是否是跳转/分支指令
    • 是否需要pc/立即数参与运算
    • 是否是访存指令
    • 是否是CSR指令
    • 是否是中断(返回)相关指令
    • 是否是非法指令
    • (RV64)是否为32bits操作

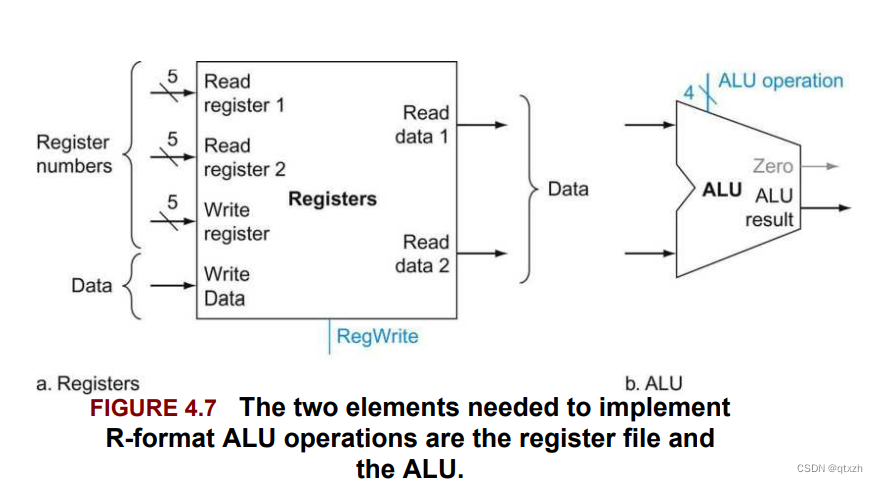

  • 访问通用寄存器

• 执行

  • 确定参与运算的数据来源
    • pc寄存器
    • 指令中的立即数
    • 通用寄存器
    • 访存或回写转发

  • 进行CSR操作
    • 非对齐访存检测
    • 执行中断处理
    • 执行CSR指令

• 访存

  • load 把正确的数据从正确的位置上取出来
  • store 把正确的数据放到正确的位置上

• 回写

  • 将ALU计算结果写回通用寄存器
  • 将load数据写回通用寄存器

流水线寄存器

• 取指-解码寄存器
  • 暂存指令
  • 暂存指令地址(pc)
• 解码-执行寄存器
  • 暂存pc
  • 暂存立即数
  • 暂存通用寄存器地址
  • 暂存通用寄存器数据
  • 暂存各种控制信号
• 执行-访存寄存器
  • 暂存控制信号
  • 暂存访存需要的寄存器地址(rd)和数据(rs2)
  • 暂存访存地址(ALU结果)
• 访存-回写寄存器
  • 暂存回写地址(rd)
  • 暂存回写数据(load/ALU结果)


流水线冒险

• 结构冒险 硬件不支持在同一时刻执行多个指令的组合，例如不支持同时读写的内存或寄存器。

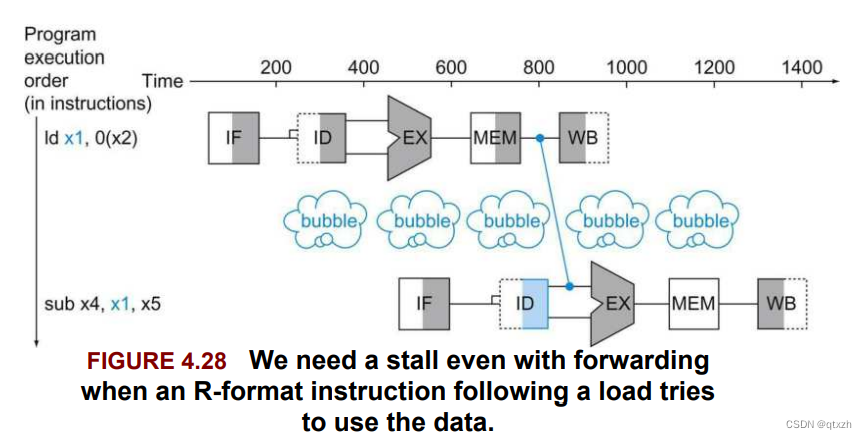

• 数据冒险 执行指令需要的数据还未准备好。
  • 转发 从其他指令的执行过程中转移数据给当前指令
  • 气泡 暂停流水线以等待数据

• 控制冒险 也称分支冒险，当前取得的指令并不是下一个要执行的指令
  • 分支冒险需要插入两个周期的气泡

本项目受以下项目启发

• https://github.com/YosysHQ/picorv32
• https://gitee.com/liangkangnan/tinyriscv
• https://hdlbits.01xz.net/wiki/Main_Page

RISC-V官方项目

• https://github.com/riscv/riscv-isa-manual
• https://github.com/riscv-non-isa/riscv-arch-test
• https://github.com/riscv-software-src/opensbi

参考资料

• Computer Organization and Design The Hardware/Software Interface: RISC-V Edition David A. Patterson, John L. Hennessy
• RISC-V 手册 一本开源指令集的指南 DAVID PATTERSON, ANDREW WATERMAN
• The RISC-V Instruction Set Manual Volume I: Unprivileged ISA Andrew Waterman, Krste Asanovic
• The RISC-V Instruction Set Manual Volume II: Privileged Architecture Andrew Waterman, Krste Asanovic, John Hauser
