网络属性：如何衡量一个网络

关键网络属性：

• 度分布 P(k)
• 路径长度 h
• 聚类系数 C
• 连接单元 s

度分布 degree distribution

• 度分布P(k)：
  随机选择的节点的度数为k
  Nk=＃个度为k的节点

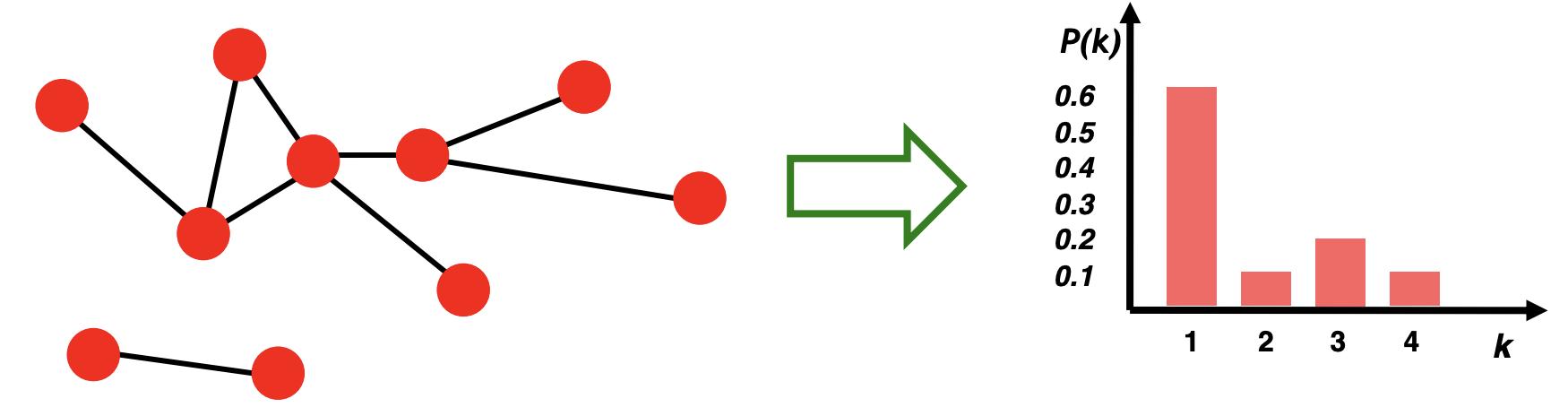

• 标准化直方图：
  P(k)= Nk / N ➔ 图

图上的路径

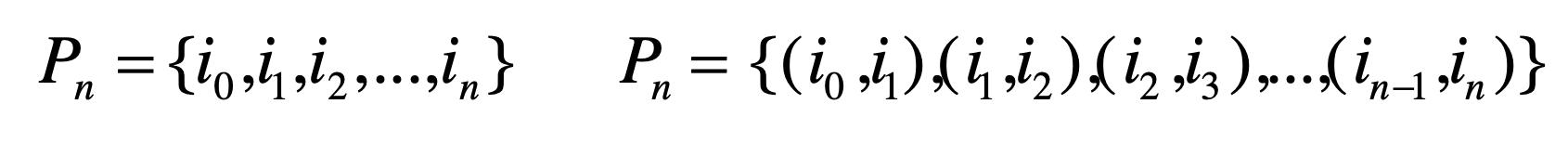

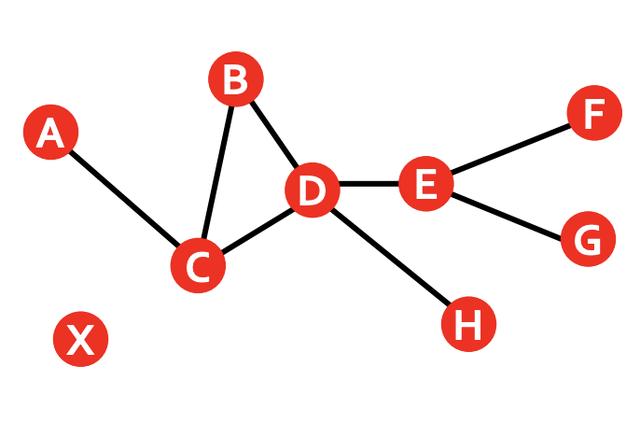

• 路径是一系列节点，其中每个节点链接到下一个节点

• 路径可以相交并多次通过相同边
  • 例如：ACBDCDEG

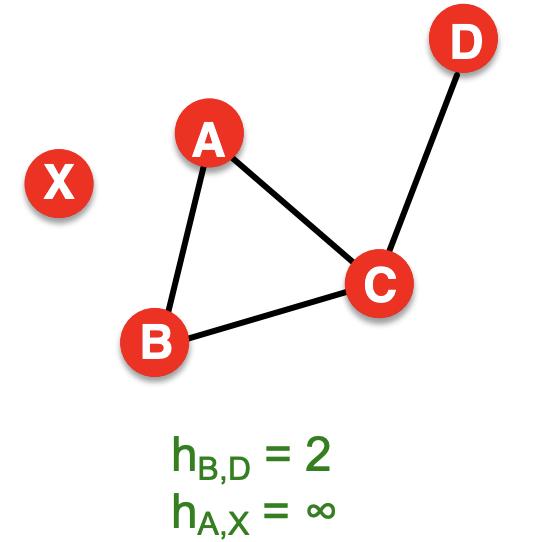

距离

• 距离(最短路径，测地线)
  一对节点之间的定义为沿边的数量连接节点的最短路径
  • 如果两个节点未连接，则距离通常定义为无限(或零)

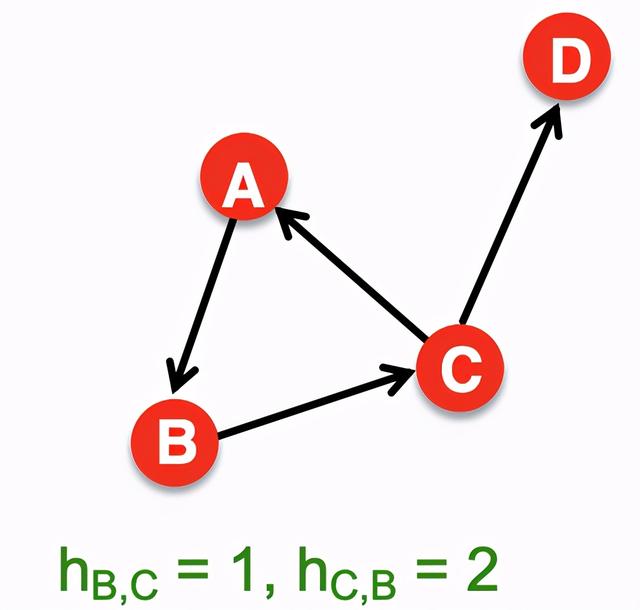

• 在有向图中，路径需要遵循箭头的方向
  • 结果：距离为不对称：hB，C≠hC，B

• 直径：最大(最短路径)图中任意一对节点之间的距离
• 平均路径长度：对于连接图形或者强连通有向图

其中

• hij是从节点i到节点j的距离
• Emax是最大边数(总计节点对数)= n(n-1)/ 2

很多时候，我们仅计算连接的节点对(即，我们忽略“无限”长度路径)

请注意，此措施也适用于(强烈)连接图的组成部分

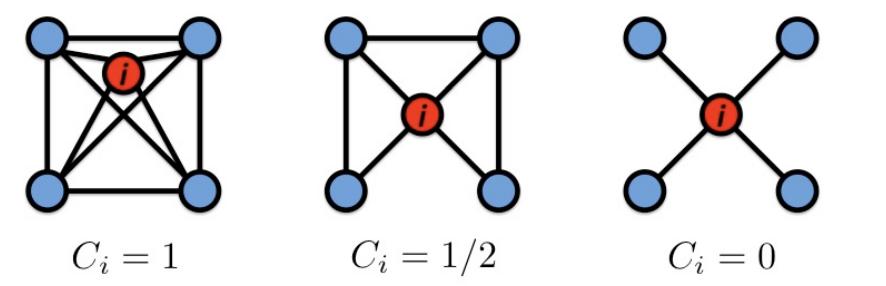

聚类系数

聚类系数(对于无向图)：

• 节点i的邻居之间的联系如何？
• 节点i的度为ki

这里ei是节点i的邻接节点的边数。

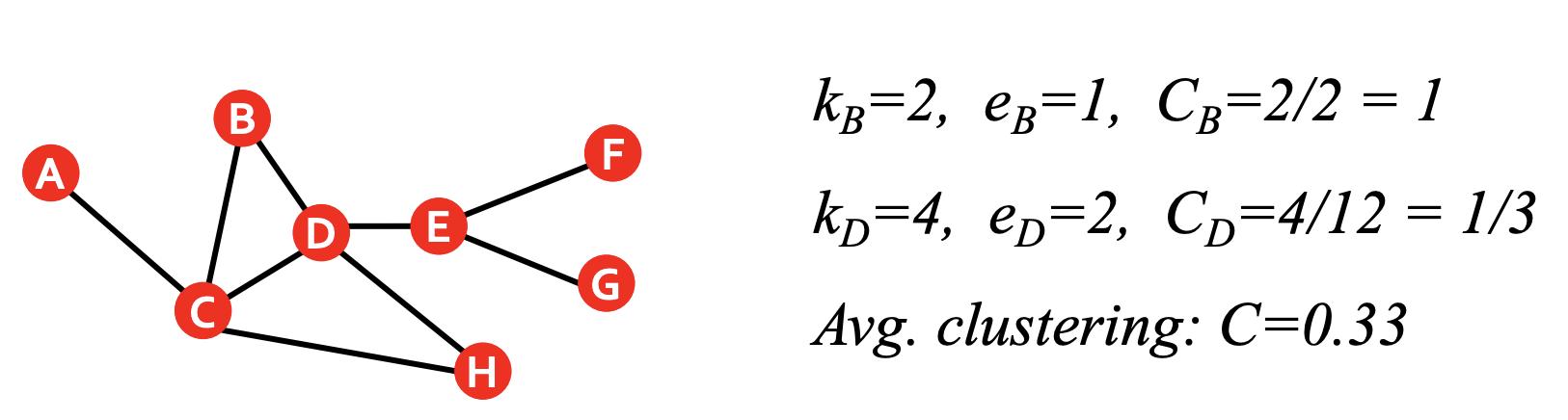

平均聚类系数：

聚类系数(对于无向图)：

• i的邻居之间的联系如何？
• 节点i的度为ki

这里ei是节点i的邻接节点的边数。

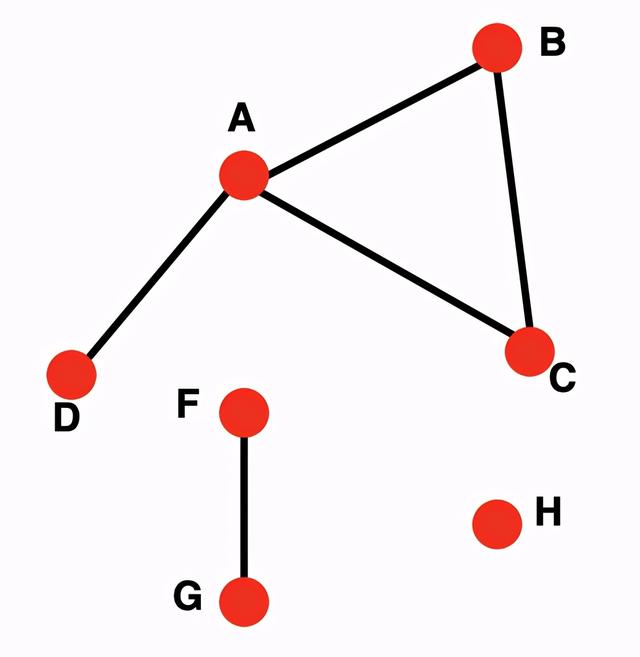

连接

• 最大连接组件的大小
  • 通过一条路可以将任意两个顶点连接的最大的集合

• 最大组件=巨型组件

如何查找连接的组件：

•从随机节点开始执行，广度优先搜索(BFS)

•标记BFS访问的节点

•如果访问了所有节点，则说明网络已连接

•否则，找到一个未访问的节点并重复BFS

下面是一些现实世界的例子：

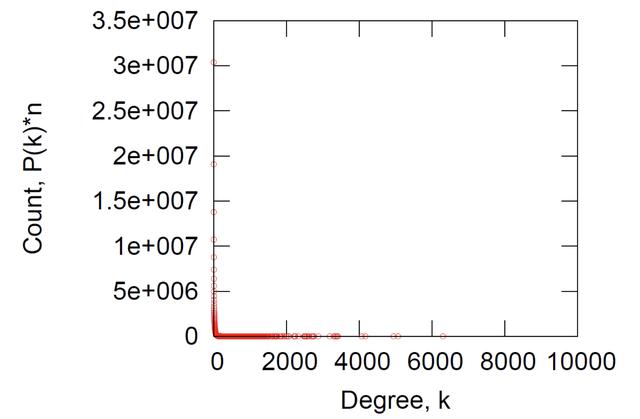

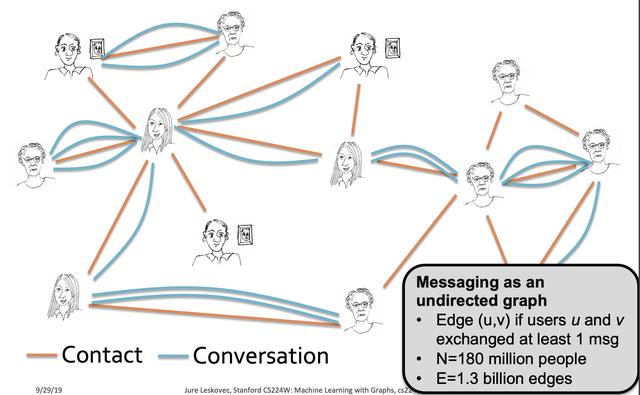

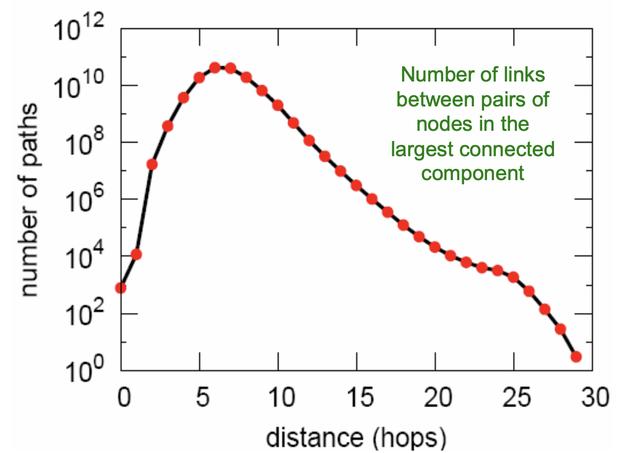

MSN的例子：

MSN网络的节点数是1.8亿

边数 13亿

随机图模型

图的简单模型

• Erdös-Renyi随机图[Erdös-Renyi，‘60]
• 两个变体：
  • Gnp：n个节点上的无向图，其中每个节点边缘(u，v)出现概率为p
  • Gnm：具有n个节点的无向图，并且m条随机均匀选择的边

随机图模型

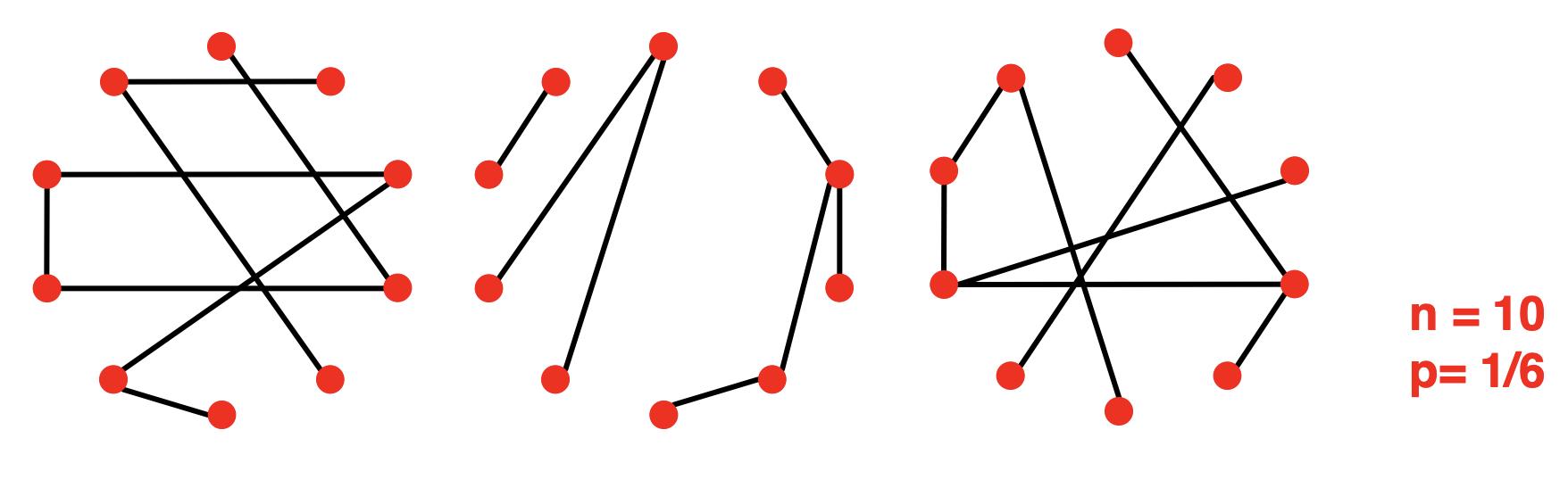

• n和p不能唯一确定图！
  • 该图是随机过程的结果
• 对于相同的n和p，我们可以给出许多不同的实现

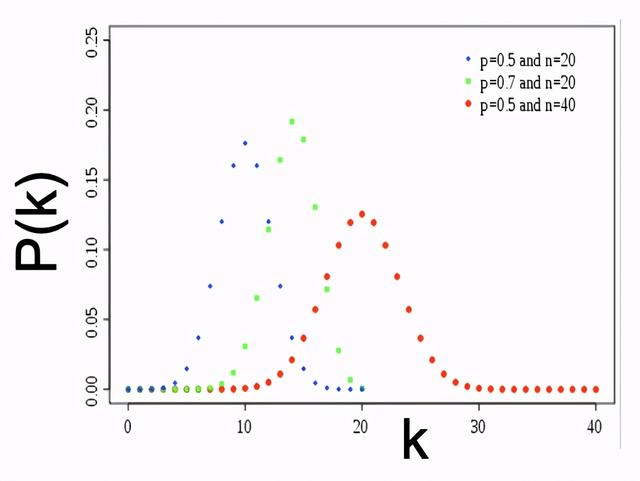

Gnp的度分布是二项式分布：

Gnp的聚类系数是：

这个聚类系数是比较小的。

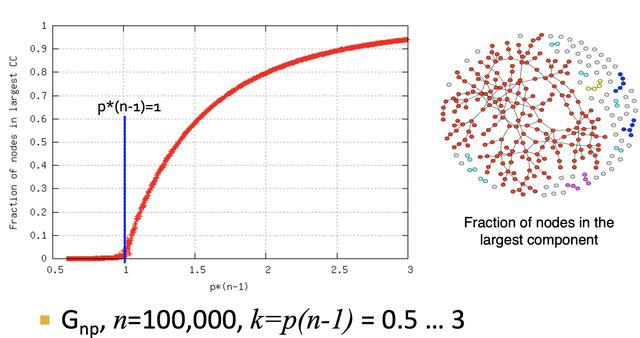

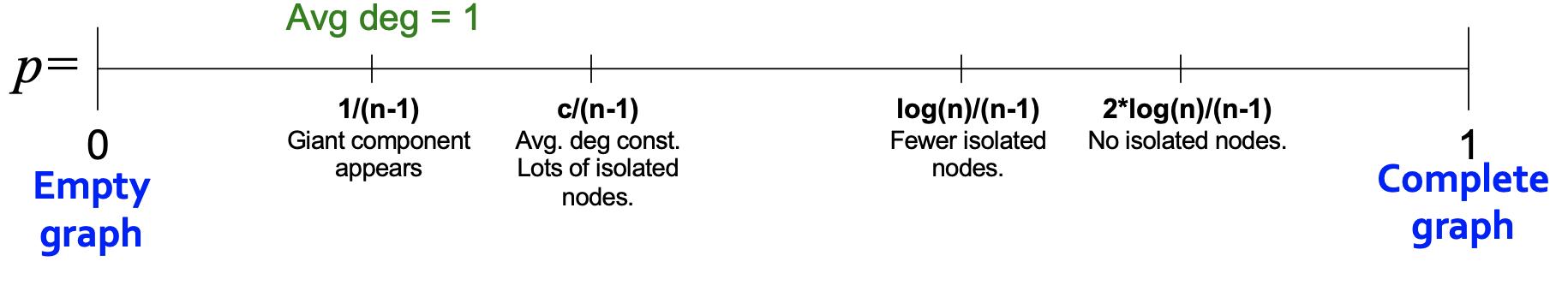

随着P的变化，Gnp的图结构的变化如下：

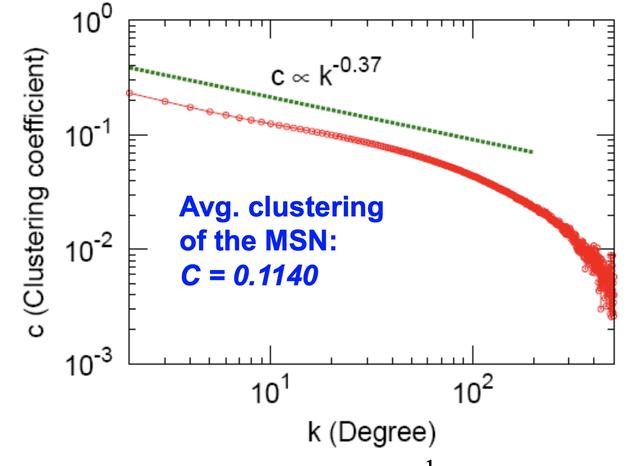

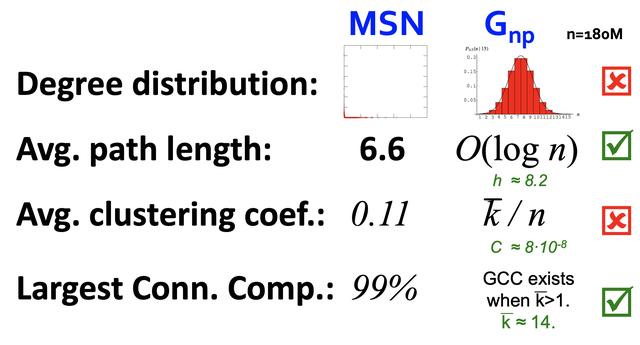

回到MSN的例子：

真实的网络像随机图吗？

• 巨型连接部件：[微笑]
• 平均路径长度：[微笑]
• 聚类系数：[发怒]
• 度分布：[发怒]

随机网络模型的问题：

• 度分布与实际网络不同
• 大多数实际网络中的巨型组件不会通过相变而出现
• 没有局部结构–聚类系数太低

最重要：真实网络是随机的吗？

答案很简单：不！

如果Gnp并不真实，为什么我们要花一些时间在它之上呢？

• 这是该课程其余部分的参考模型
• 这将帮助我们计算许多数量，然后与真实数据进行比较
• 这将有助于我们了解特定的属性是一些随机处理的结果

所以Gnp非常有用。

Small-World 问题

我们是否可以在拥有高聚集的同时拥有短的路径。

MSN网络聚类比相应的Gnp大7个数量级！

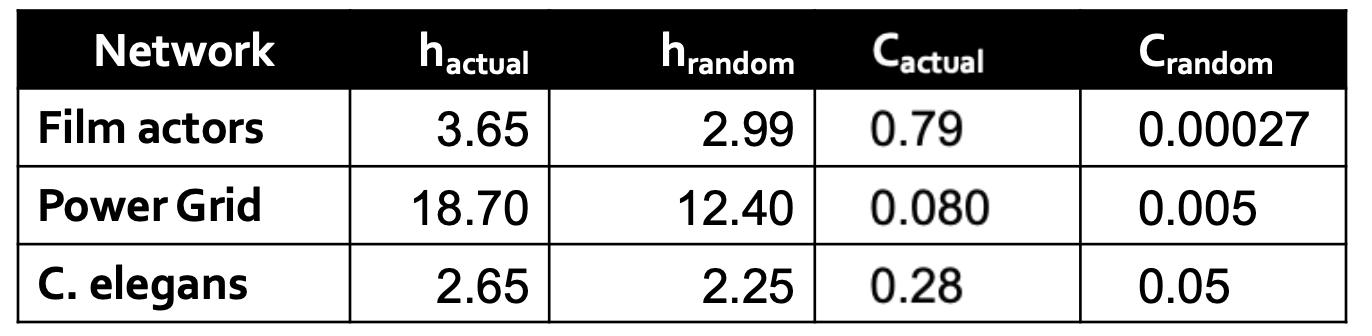

其它例子：

IMDB：N = 225,226个节点，平均度数 k = 61

电网：N = 4,941个节点，平均度数 k = 2.67

神经元网络：N = 282个节点，平均度数 k = 14

• h 是平均最短路径
• C 是聚类系数
• actual是实际网络
• random是随机图

扩张的后果：

• 短路径：O(log n)
  • 如果我们保持度恒定，这是我们可以获得的最小直径
• 但是聚集系数很低

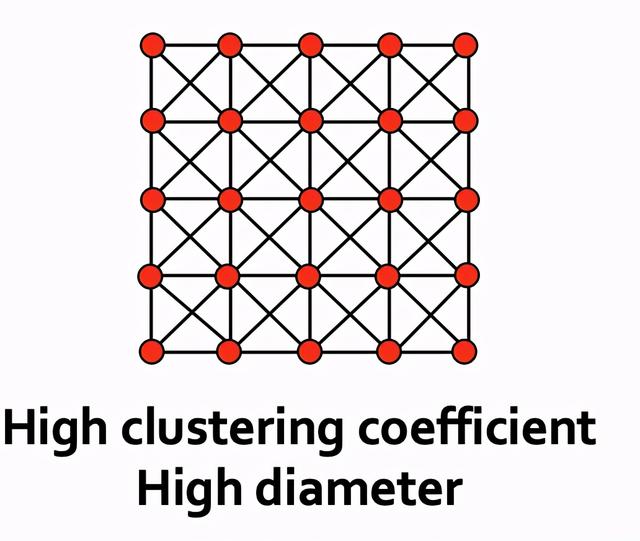

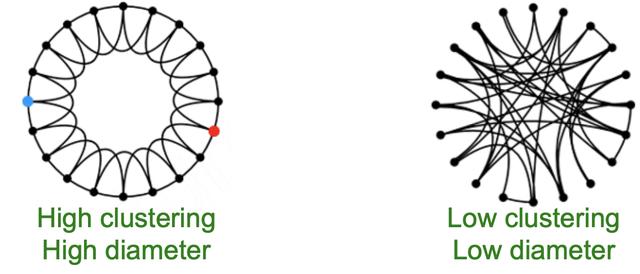

但是网络有“本地”结构：

• 三合会封闭：
  • 朋友的朋友是我的朋友
• 高聚类但
  • 直径也大

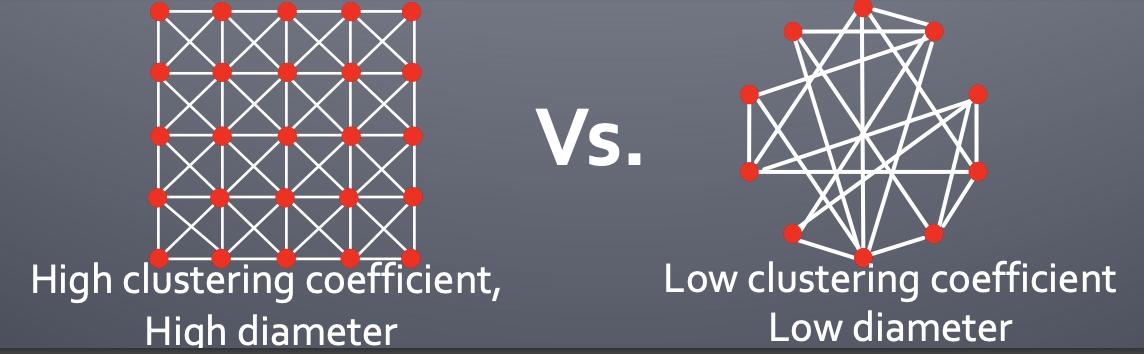

我们如何同时拥有高聚合但是短直径？

具有较高聚合的网络也可以是一个小世界(直径是对数logn)？

我们如何同时拥有高聚集和小直径？

• 聚类意味着边缘的“局部性”
• 随机性实现“捷径”

解决方案：Small World 模型

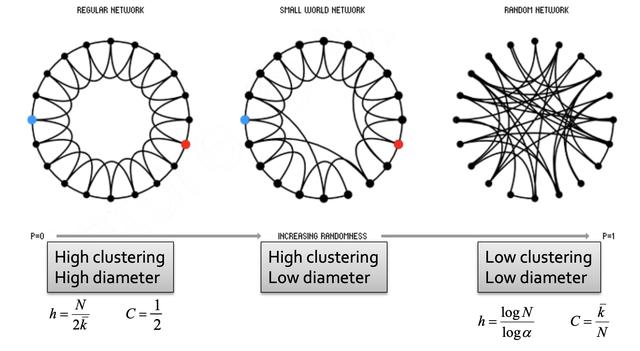

小世界模型[Watts-Strogatz ‘98]

模型的两个组成部分：

• (1)从低维正则格子开始
  • 在我们的例子中，我们使用环作为网络
  • 聚类系数高
• (2)重新布线：引入随机性(“捷径”)
  • 添加/删除边，以创建加入网络的远程部分
  • 对于每个边，都有概率。 p，将另一个端点移至随机节点

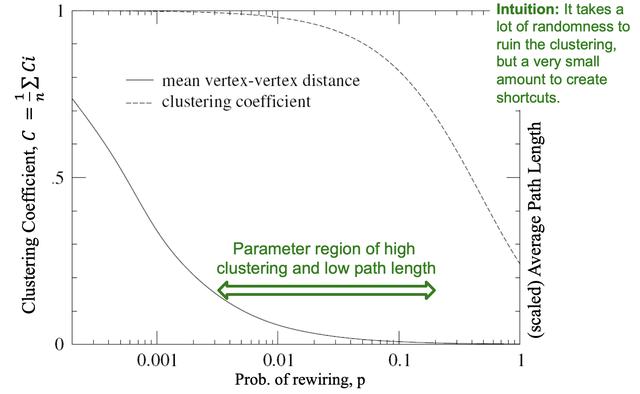

重新布线使我们能够在规则网络和随机图之间“过度”

具有高群集的网络是否可以同时一个小世界？是的！您只需要几个随机链接

瓦特·斯特罗加兹(Watts Strogatz)模型：

• 提供有关聚类和小世界之间相互作用的见解
• 捕获许多现实网络的结构
• 真实网络的高度聚集
• 缺乏正确的度分配

Kronecker图模型：生成大型真实网络

递归图生成：

我们如何递归地思考网络结构？直觉：自相似

• 对象类似于其自身的一部分：整体具有与一个或多个部分相同的形状

模仿递归图/社区增长：

Kronecker乘积是一种产生自相似矩阵的方法。

Kronecker图：网络结构的递归模型

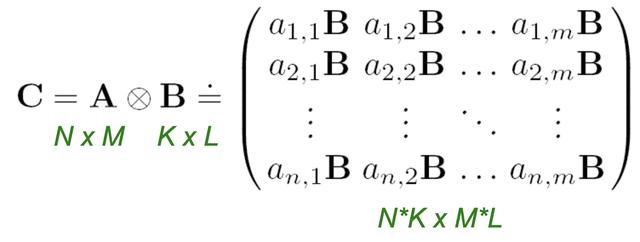

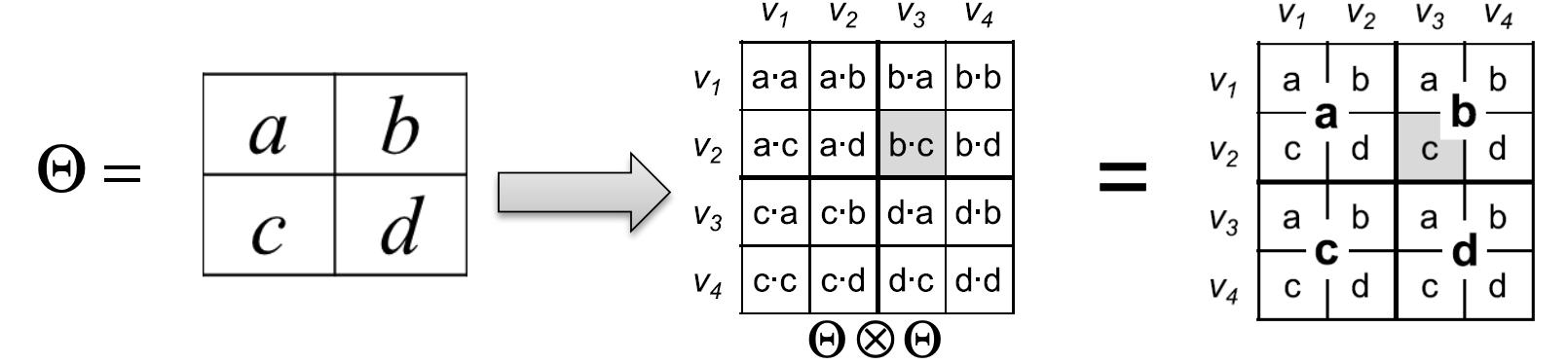

矩阵A和B的Kronecker乘积为：

将两个图的Kronecker乘积定义为邻接矩阵的Kronecker乘积。

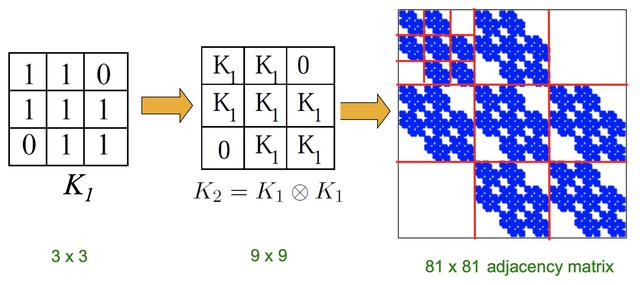

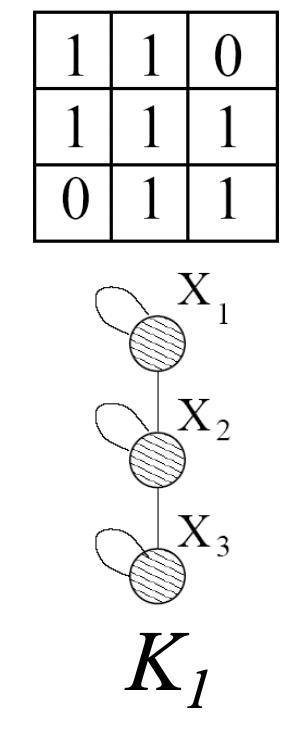

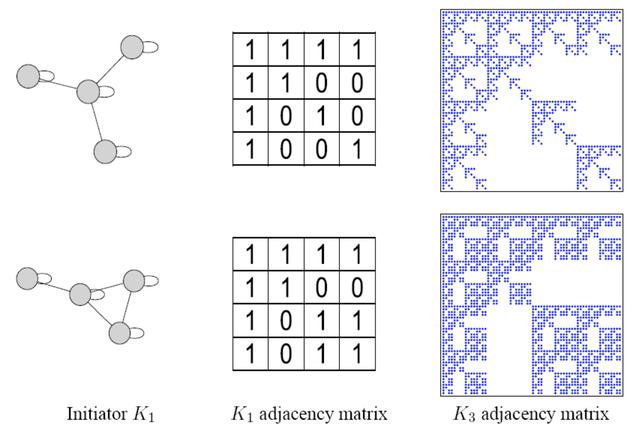

通过在初始矩阵Ki上迭代Kronecker乘积来增长图序列来获得Kronecker图：

可以使用多个不同大小的初始矩阵。

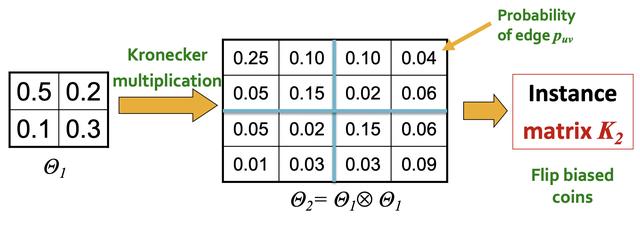

随机Kronecker图

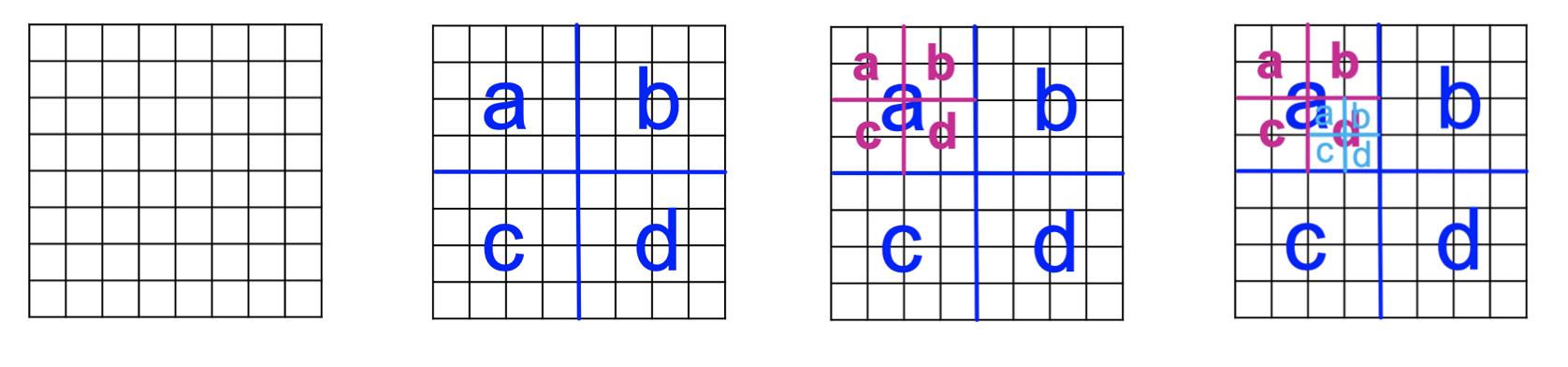

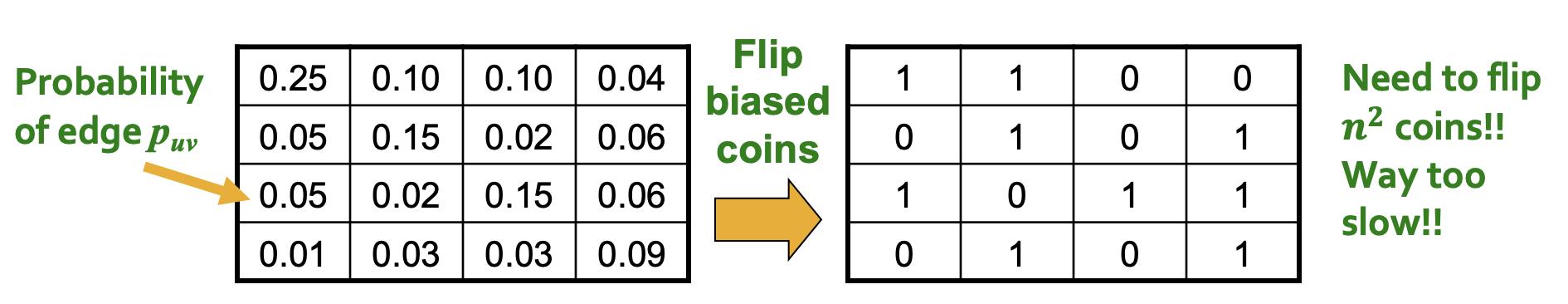

我们如何生成一个随机(定向)Kronecker图的实例？

想法：利用Kronecker图的递归结构，将边缘“拖放”到图形上

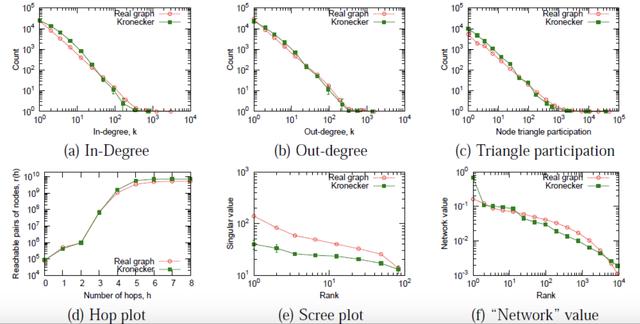

真实图和Kronecker图的指标非常接近：
