实验目标

一、绘制属于自己的开发学习板。

要求

一、搭载手柄功能，包含一个摇杆和四个按键；
二、搭载USB转TTL电路；
三、搭载蓝牙模块，用于发送信息；
四、芯片选用stm32f103rct6;
五、尽可能多地将芯片的引脚引出，供学习使用。

电路原理图

STM32F103RCT6部分

这部分主要包括了MCU电路及其外围电路和用于引脚引出的两个排针。
在这里插入图片描述

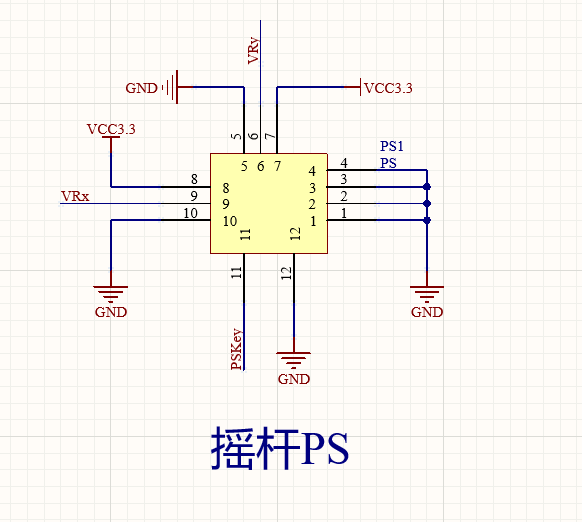

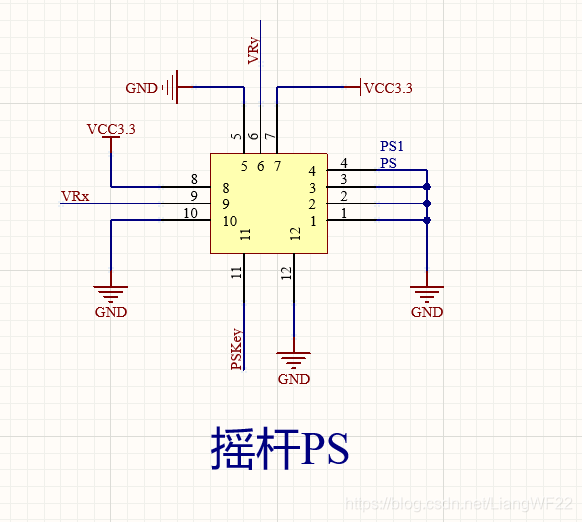

摇杆部分电路

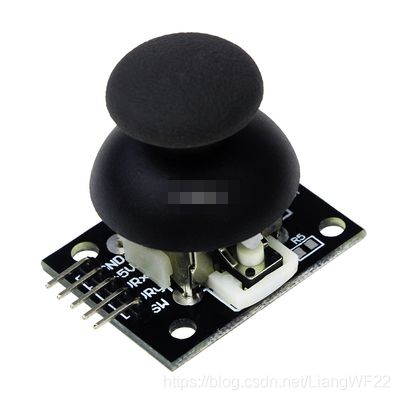

摇杆用的是如下图的那种，不过没有底部的电路板的，仅仅是单纯的摇杆元器件。
在这里插入图片描述

在这里插入图片描述

蓝牙部分电路

蓝牙用的是汇承的HC-05蓝牙模块，感觉用起来还不错。

汇承官网给出的参考电路图
在这里插入图片描述

在此基础上，我稍作修改就成了以下看到的那样子：

在这里插入图片描述

USB转TTL 部分电路

在这里插入图片描述

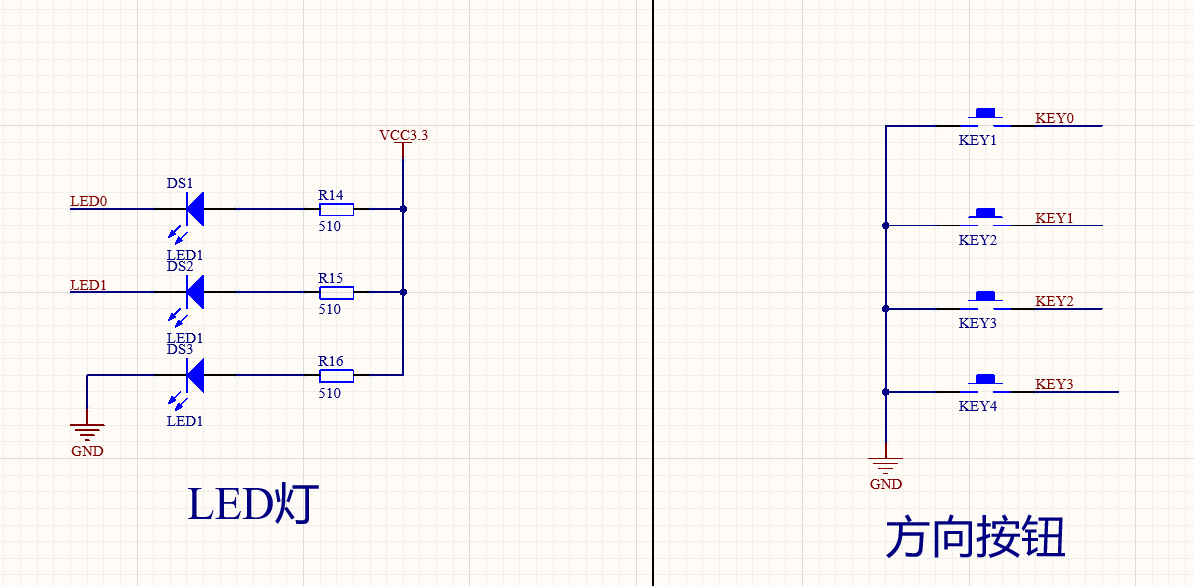

LED灯及按键部分电路

在这里插入图片描述

PCB绘制

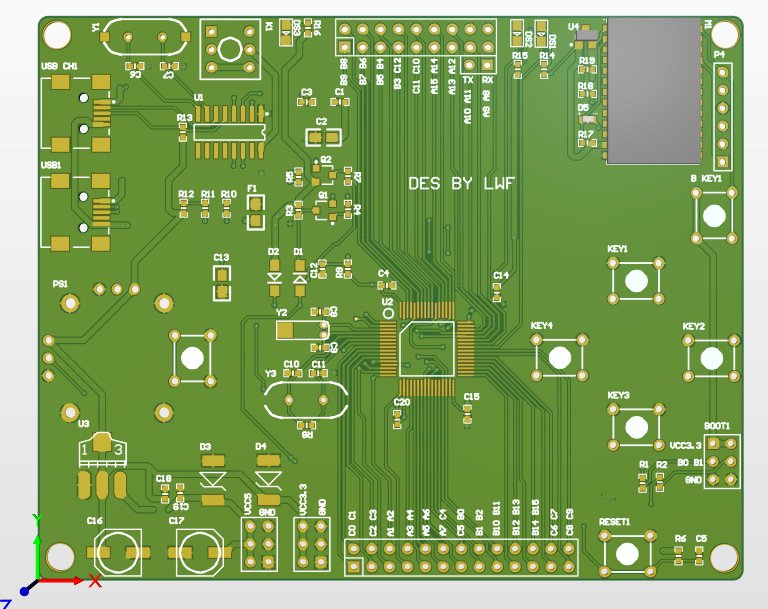

绘制完成后的PCB如下图所示，大小是100mm*80mm，可以做的更小，但是想到，反正这些样板的价格一样，就不缩小它的尺寸了。（其实就是懒）
在这里插入图片描述

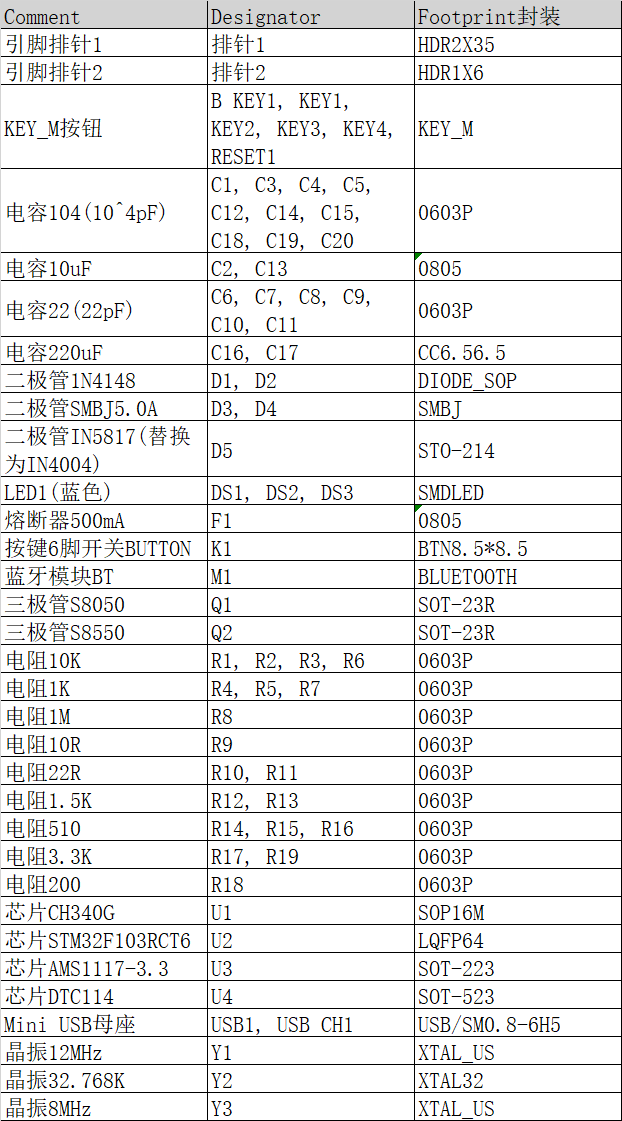

BOM表

在这里插入图片描述

工程文件

仅供学习使用

链接1：https://leoeinstein.lanzous.com/it5a4l831sb这个是这两天整理文件时修改的；

链接2：https://leoeinstein.lanzous.com/iofk8l832va而这个呢，就是第一版的，实测可用。

2021年2月2日
