前言
elasticSearch入门-ES入门 – wangssd – 博客园
Elasticsearch倒排索引结构 – 废物大师兄 – 博客园
倒排索引为什么叫倒排(转自知乎)
渣翻译的例子之一。
英文原名Inverted index,大概因为 Invert 有颠倒的意思,就被翻译成了倒排。
但是倒排这个名称很容易让人理解为从A-Z颠倒成Z-A。
个人认为翻译成转置索引可能比较合适。
一个未经处理的数据库中,一般是以文档ID作为索引,以文档内容作为记录。
而Inverted index 指的是将单词或记录作为索引,将文档ID作为记录,这样便可以方便地通过单词或记录查找到其所在的文档。
作者:知乎用户
链接:https://www.zhihu.com/question/23202010/answer/23901671
来源:知乎
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。
一、了解elasticsearch
1.1 elasticsearch简介
Elasticsearch 是由Apache开源的一个兼有搜索引擎和NoSQL数据库功能的系统,其特点主要如下:
- 基于Java/Lucene构建,支持全文搜索、结构化搜索
- 低延迟,支持实时搜索
- 分布式部署,可横向集群扩展
- 支持百万级数据
- 支持多条件复杂查询,如聚合查询
- 高可用性,数据可以进行切片备份
- 支持Restful风格的api调用
1.2 elasticsearch应用场景
ES作为全文检索的搜索引擎,在以下几个方面都存在着相应的应用:
- 监控。针对日志类数据进行存储、分析、可视化。针对日志数据,ES给出了ELK的解决方案。其中logstash采集日志,ES进行复杂的数据分析,kibana进行可视化展示。
- 电商网站。用于商品信息检索。
- Json文档数据库。用于存放json格式的文档
- 维基百科。提供全文搜索并高亮关键字
1.3 elasticsearch核心概念
下面分别介绍ES中的核心概念词:
- 集群(Cluster): 包含一个或多个具有相同 cluster.name 的节点。
- 节点(node): 是一个逻辑上独立的服务,可以存储数据,并参与集群的索引和搜索功能, 每个节点都有其唯一的名字,集群通过节点名称进行管理和通信。节点可以充当一个或多个角色。ES集群中的每个节点都会存储集群状态,知道索引内各分片所在的节点位置。
- 主节点(master node):主要负责集群方面的操作,比如节点的加入和退出、索引的创建和删除、分片被分配到哪个节点、节点状态监测。
- 数据节点(Data Node):存储文档数据的节点,执行文档数据的查询和写入等操作。
- 协调节点(Coordinate Node):客户端请求可以发送到集群的任何节点,集群中的每个节点都知道所有文档的位置。接收到客户端请求的节点自动变为协调节点,进行请求的转发,并整合数据返回给客户端。比如创建索引的请求,就转发到主节点。
- 映射(Mapping): mapping是对索引库中的索引字段及其数据类型进行定义,类似于关系型数据库中的表结构。ES默认动态创建索引和索引类型的mapping,这就像是关系型数据库中无需定义表结构,更不用指定字段的数据类型。也可以手动指定mapping类型。mapping机制可以自动检测数据的结构和类型,创建索引并使数据可搜索。
- 分片(shard):索引数据量很大,超过硬件存放单个文件的限制,就会影响查询请求的速度,Es引入了分片技术。一个分片本身就是一个完成的搜索引擎,文档存储在分片中,而分片会被分配到集群中的各个节点中,随着集群的扩大和缩小,ES会自动的将分片在节点之间进行迁移,以保证集群能保持平衡。一个索引中含有shard的数量,默认值为5,在索引创建后这个值是不能被更改的。
- 副本(replica):切片(shard)的冗余备份,每个切片默认的副本数为1。副本数可以随时进行调整。
- 索引(Index): 索引与关系型数据库实例(Database)相当。索引只是一个逻辑命名空间。ES可以把索引数据存放到服务器中,也可以sharding(分片)后存储到多台服务器上。每个索引有一个或多个分片,每个分片可以有多个副本。
- 文档类型(Type):相当于数据库中的table概念。每个文档在ElasticSearch中都必须设定它的类型。文档类型使得同一个索引中在存储结构不同文档时,只需要依据文档类型就可以找到对应的参数映射(Mapping)信息,方便文档的存取。
- 文档(Document) :相当于数据库中的row, 是可以被索引的基本单位。其可以理解为关系型数据库中表的一行数据记录。每个文档由多个字段(field)组成,区别于关系型数据库的是,ES是一个非结构化的数据库,每个文档可以有不同的字段,并且有一个唯一标识。
ES和关系型数据库概念对比如下:
ES |
关系型数据库 |
索引(Index) |
数据库(DataBase) |
类型(Type) |
表(Table) |
映射(mapping) |
表结构(Schema) |
文档(Document) |
行(Row) |
字段(Field) |
列(Column) |
反向索引 |
正向索引 |
DSL查询 |
SQL查询 |
1.4 ES架构
1.4.1整体架构
下面将由下到上的对ES整体架构图中的各个部分进行介绍:
- 最底层的Gateway部分是ES的数据持久化,ES中的数据可以存储在本地,也可以通过分片的形式进行集群存储,还可以使用hadoop的hdfs分布式文件系统和亚马逊的s3来进行分布式存储。
- Distributed Lucence Directory:顾名思义,指的是每个索引下切片的Lucence目录
- ES中间的三个模块分别为索引模块、搜索模块、映射模块,这三个模块构成了ES的整个工作流程。
- Discovery:发现,指的是集群的发现机制。当集群中有节点进入和离开,会对一个分片进行重新的分片。发现机制通过zen组件的形式或通过插件EC2来进行实现。
- Scripting:顾名思义,指的是脚本。ES支持的脚本语言包括mvel、js、python、etc等
- 3rd Plugins:代表第三方插件
- Transport:表示集群间的信息交互,传输协议包括Thrift、Memcached、Http等
- JMX:监控
- Restful style API:Restful风格的API操作
- Java(Netty):ES的编程框架
1.4.2集群架构
集群架构图主要展示了3个节点组成的集群。其中P0、P1、P2表示一个索引的三个切片,R0、R1、R2表示上述三个切片对应的副本,可以看到每个切片和其对应的副本都存储在不同的节点上,这样保证了当其中某一个节点挂掉后,索引的数据不会丢失,仍可以从切片的副本中进行读取,保证整个系统的高可用性。通过每个客户端都能通过ES集群中的任一节点来查询数据。
1.5 ES原理
1.5.1 Lucence存储和检索
这部分主要对Lucence的存储和查询过程进行简要的描述。针对Lucence的存储和查询过程如下图所示:
存储过程:
- 存储文档经过词法分析得到一系列的词(Term)
- 通过一系列词来创建形成词典和反向索引表
- 将索引进行存储并写入硬盘。
查询过程:
- 用户输入查询语句。
- 对查询语句经过词法分析得到一系列词(Term) 。
- 通过语法分析得到一个查询树。
- 通过索引存储将索引读入到内存。
- 利用查询树搜索索引,从而得到每个词(Term) 的文档链表,对文档链表进行交、差、并得到结果文档。
- 将搜索到的结果文档对查询的相关性进行排序。
- 返回查询结果给用户。
1.5.2 ES写数据
ES写数据包含两种情况,分别为写入一个新的文档和在原有文档的基础上进行数据的追加(覆盖原有的文档)。两者基本上没有什么区别,后者是把原来的文档进行删除,再重新写入。
ES写数据流程:
- 客户端选择一个ES节点发送写请求,ES节点接收请求变为协调节点。
- 协调节点判断写请求中如果没有指定文档id,则自动生成一个doc_id。协调节点对doc_id进行哈希取值,判断出文档应存储在哪个切片中。协调节点找到存储切片的对应节点位置,将请求转发给对应的node节点。
- Node节点的primary shard处理请求,并将数据同步到replica shard
- 协调节点发现所有的primary shard和所有的replica shard都处理完之后,就返回结果给客户端。
ES写数据底层原理:
- 数据先写入内存 buffer,然后每隔 1s,将数据 refresh 到操作系统缓存(os cache),生成新的segment。(os cache 中存储的数据能被搜索到)
- 写入 os cache 中的translog数据,默认每隔 5 秒刷一次到磁盘中去,如果translog 大到一定程度,或者默认每隔 30mins,会触发 commit 操作,将缓冲区的数据都 flush 到 segment file 磁盘文件中。
1.5.3 ES读数据
ES读数据是通过doc_id来进行查询,先根据doc_id判断出文档存储在哪个切片上,再从切片上把数据读取过来。
ES读数据流程:
- 客户端给任意一个节点发送请求,该节点变为协调节点
- 协调节点根据doc_id,进行哈希取值,判断出文档存储在哪个切片上。
- 协调节点将请求转发到对应的节点上,然后使用随机轮询算法(round-robin),在切片和副本切片中随机选择一个,以使读请求负载均衡
- 接收请求的节点返回文档数据给协调节点,协调节点再返回数据给客户端。
1.5.4 ES检索关键词
ES检索关键词流程:
ES检索关键词是ES最常使用的做法,通过关键词,将包含关键词的文档全部搜索出来。
- 客户端向任意一个节点发送请求,该节点变为协调节点
- 协调节点将搜索请求转到所有的shard上
- 每个shard将自身的检索结果(搜索到的doc_id和分数),返回给协调节点。
- 协调节点根据检索结果进行相关性排序,产出最终的结果。再把doc_id发送给各个节点,拉取文档数据,最终返回给客户端。
1.5.5 ES删数据
删除数据底层原理:
删除操作,是在commit 的时候会生成一个.del文件,里面将doc标识为deleted状态,搜索的时候根据.del文件就知道这个 doc 是否被删除了。
二、elasticsearch的搭建
2.1 安装
- 新版本要求至少jdk1.8以上。
- 支持tar、zip、rpm等多种安装方式。
在windows下开发建议使用ZIP安装方式。 - 支持docker方式安装(详细参见:https://www.elastic.co/guide/en/elasticsearch/reference/current/install-elasticsearch.html)
下载ES:Elasticsearch 6.2.1:https://www.elastic.co/downloads/past-releases
解压elasticsearch-6.2.1.zip:
- bin:脚本目录,包括:启动、停止等可执行脚本
- confifig:配置文件目录
- data:索引目录,存放索引文件的地方
- logs:日志目录
- modules:模块目录,包括了es的功能模块
- plugins :插件目录,es支持插件机制
2.2 配置文件
2.2.1 三个配置文件
的配置文件的地址根据安装形式的不同而不同:
- 使用zip、tar安装,配置文件的地址在安装目录的confifig下。
- 使用RPM安装,配置文件在/etc/elasticsearch下。
- 使用MSI安装,配置文件的地址在安装目录的confifig下,并且会自动将confifig目录地址写入环境变量 ES_PATH_CONF。
zip
包安装,配置文件在
ES
安装目录的
confifig
下。
- elasticsearch.yml : 用于配置Elasticsearch运行参数
- jvm.options : 用于配置Elasticsearch JVM设置
- log4j2.properties: 用于配置Elasticsearch日志
2.2.2 elasticsearch.yml
YAML
,可以采用如下两种方式:
- 方式1:层次方式
- 方式2:属性方式
2
,例子如下:
cluster.name: xuecheng
node.name: xc_node_1
network.host: 0.0.0.0
http.port: 9200
transport.tcp.port: 9300
node.master: true node.data: true
#discovery.zen.ping.unicast.hosts: ["0.0.0.0:9300", "0.0.0.0:9301", "0.0.0.0:9302"] discovery.zen.minimum_master_nodes: 1
bootstrap.memory_lock: false
node.max_local_storage_nodes: 1
path.data: D:\ElasticSearch\elasticsearch‐6.2.1\data
path.logs: D:\ElasticSearch\elasticsearch‐6.2.1\logs
http.cors.enabled: true
http.cors.allow‐origin: /.*/
path.data
和
path.logs
路径配置正确。
- cluster.name:
配置elasticsearch的集群名称,默认是elasticsearch。建议修改成一个有意义的名称。
- node.name:
节点名,通常一台物理服务器就是一个节点,es会默认随机指定一个名字,建议指定一个有意义的名称,方便管 理一个或多个节点组成一个cluster集群,集群是一个逻辑的概念,节点是物理概念,后边章节会详细介绍。
- path.conf:
设置配置文件的存储路径,tar或zip包安装默认在es根目录下的confifig文件夹,rpm安装默认在/etc/
elasticsearch path.data:
设置索引数据的存储路径,默认是es根目录下的data文件夹,可以设置多个存储路径, 用逗号隔开。
path.logs:
设置日志文件的存储路径,默认是es根目录下的logs文件夹
- path.plugins:
设置插件的存放路径,默认是es根目录下的plugins文件夹 -
bootstrap.memory_lock:true
设置为
true
可以锁住
ES
使用的内存,避免内存与
swap
分区交换数据。 -
network.host:设置绑定主机的
ip
地址,设置为
0.0.0.0
表示绑定任何
ip
,允许外网访问,生产环境建议设置为具体 的ip
。 -
http.port: 9200设置对外服务的
http
端口,默认为
9200
。 -
transport.tcp.port: 9300
集群结点之间通信端口 -
node.master:
指定该节点是否有资格被选举成为
master
结点,默认是
true
,如果原来的
master
宕机会重新选举新的master。
- node.data: 指定该节点是否存储索引数据,默认为true
-
discovery.zen.ping.unicast.hosts: [“host1:port”, “host2:port”, “…”]设置集群中
master
节点的初始列表。 -
discovery.zen.ping.timeout: 3s设置
ES
自动发现节点连接超时的时间,默认为
3
秒,如果网络延迟高可设置 -
discovery.zen.minimum_master_nodes:主结点数量的最少值
,
此值的公式为:(master_eligible_nodes / 2) + 1
,比如:有
3
个符合要求的主结点,那么这里要设置为
2
。 - node.max_local_storage_nodes:
单机允许的最大存储结点数,通常单机启动一个结点建议设置为1,开发环境如果单机启动多个节点可设置大于1.
2.2.3 jvm.options
JVM
堆内存大小:
jvm.options
中设置
-Xms
和
-Xmx
:
- 两个值设置为相等
- 将 Xmx 设置为不超过物理内存的一半
2.2.4 log4j2.properties
ES
使用
log4j
,注意日志级别的配置。
2.2.5 系统配置
linux
上根据系统资源情况,可将每个进程最多允许打开的文件数设置大些。
查询当前文件数
limit:
root
,设置完成再切回
elasticsearch
用户。
sudo su
ulimit ‐n 65536
su elasticsearch
elasticsearch ‐ nofile 65536
2.3.我的集群配置
我在window系统本地采用了集群的方式。下面贴上我的配置:
es1:elasticsearch.yml:
#集群名称,保证唯一
cluster.name: my-elasticsearch
#节点名称,必须不一样
node.name: node-1
#必须为本机的IP地址
network.host: 127.0.0.1
#服务端口号,在同一机器下必须不一样
http.port: 9201
#集群间通信端口号,在同一机器下必须不一样
transport.tcp.port: 9301
#设置集群自动发现机器IP集合
discovery.zen.ping.unicast.hosts: ["127.0.0.1:9301","127.0.0.1:9302","127.0.0.1:9303"]
#是否支持跨域,默认为false
http.cors.enabled: true
#当设置允许跨域,默认为*,表示支持所有域名
http.cors.allow-origin: "*"
es2:elasticsearch.yml:
#集群名称,保证唯一
cluster.name: my-elasticsearch
#节点名称,必须不一样
node.name: node-2
#必须为本机的IP地址
network.host: 127.0.0.1
#服务端口号,在同一机器下必须不一样
http.port: 9202
#集群间通信端口号,在同一机器下必须不一样
transport.tcp.port: 9302
#设置集群自动发现机器IP集合
discovery.zen.ping.unicast.hosts: ["127.0.0.1:9301","127.0.0.1:9302","127.0.0.1:9303"]
#是否支持跨域,默认为false
http.cors.enabled: true
#当设置允许跨域,默认为*,表示支持所有域名
http.cors.allow-origin: "*"
es3:elasticsearch.yml:
#集群名称,保证唯一
cluster.name: my-elasticsearch
#节点名称,必须不一样
node.name: node-3
#必须为本机的IP地址
network.host: 127.0.0.1
#服务端口号,在同一机器下必须不一样
http.port: 9203
#集群间通信端口号,在同一机器下必须不一样
transport.tcp.port: 9303
#设置集群自动发现机器IP集合
discovery.zen.ping.unicast.hosts: ["127.0.0.1:9301","127.0.0.1:9302","127.0.0.1:9303"]
#是否支持跨域,默认为false
http.cors.enabled: true
#当设置允许跨域,默认为*,表示支持所有域名
http.cors.allow-origin: "*"

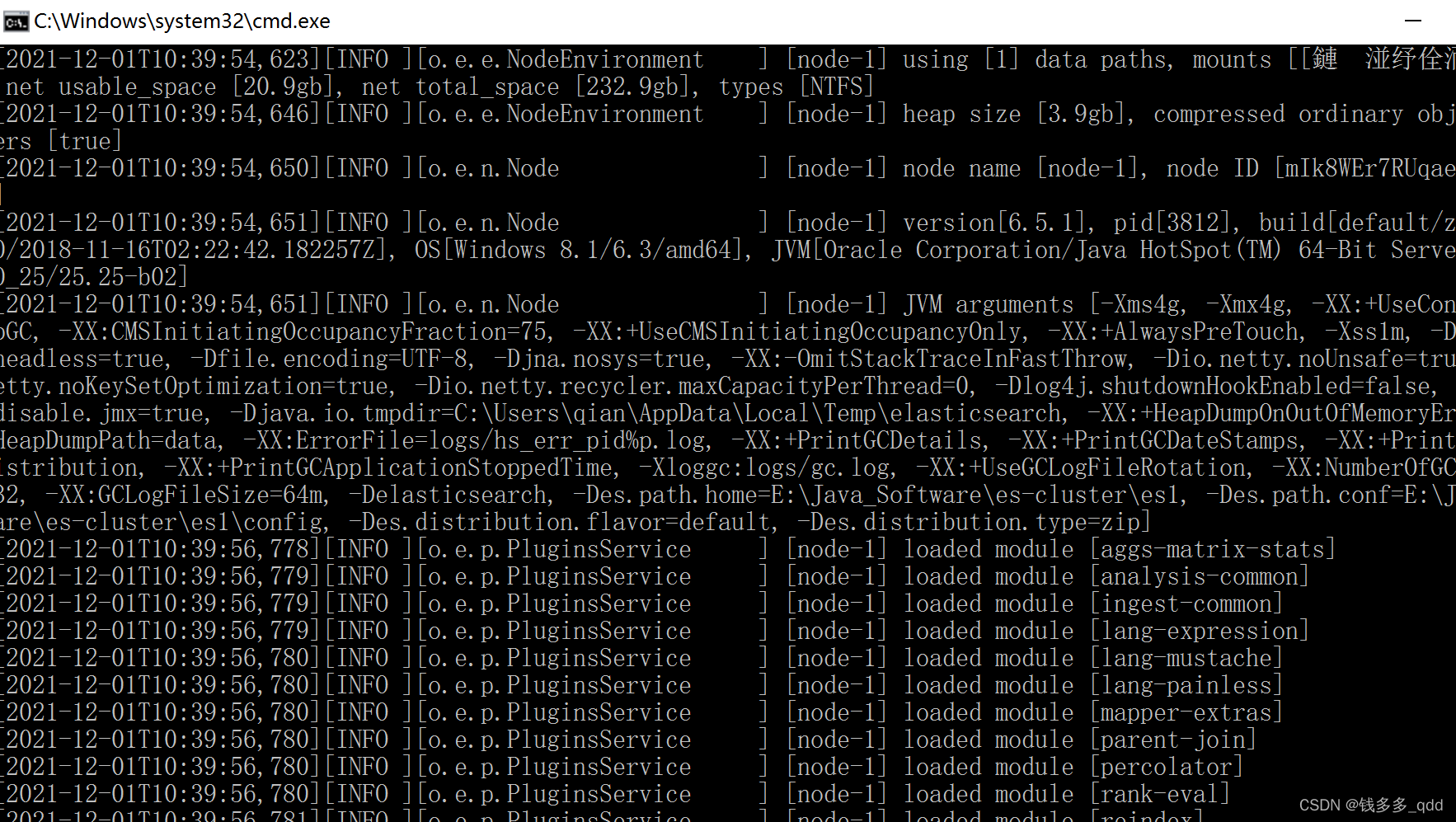

2.3 启动ES(集群)
bin
目录,在
cmd
下运行:
elasticsearch.bat

浏览器输入:http://localhost:9201/
ES
启动成功:
{ "name" : "node-1", "cluster_name" : "my-elasticsearch", "cluster_uuid" : "U08xs9UMSHqmxzWmFD04Vg", "version" : { "number" : "6.5.1", "build_flavor" : "default", "build_type" : "zip", "build_hash" : "8c58350", "build_date" : "2018-11-16T02:22:42.182257Z", "build_snapshot" : false, "lucene_version" : "7.5.0", "minimum_wire_compatibility_version" : "5.6.0", "minimum_index_compatibility_version" : "5.0.0" }, "tagline" : "You Know, for Search" }
2.4 head插件安装
插件是
ES
的一个可视化管理插件,用来监视
ES
的状态,并通过
head
客户端和
ES
服务进行交互,比如创建映射、创建索引等,head
的项目地址在
https://github.com/mobz/elasticsearch-head
。
ES6.0
开始,
head
插件支持使得
node.js
运行。
、安装
node.js
、下载
head
并运行
://本地主机:
9100 /
、运行

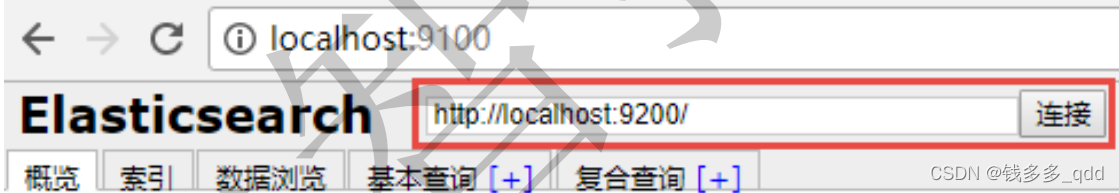

打开浏览器调试工具发现报错:
Origin null is not allowed by Access-Control-Allow-Origin.
head
插件作为客户端要连接
ES
服务(localhost:9200),此时存在跨域问题,
elasticsearch
默认不允许跨 域访问。
elasticsearch
允许跨域访问。
confifig/elasticsearch.yml
后面增加以下参数:
开启
cors
跨域访问支持,默认为
false http.cors.enabled: true #
跨域访问允许的域名地址,(允许所有域名
)
以上使 用正则 http.cors.allow-origin: /.*/
confifig/elasticsearch.yml
另存为
utf-8
编码格式。
ES:
