目录

主控端-Jetson系列

Deserializer端-MAX9296

1. 检查I2C可以正常读写

2. 检查是否可以Lock 串行端相机

3. 检查Pipeline和CSI 配置

Serializer端-MAX9295


主控端-Jetson系列

下载并编译移植源码

参考:

Camera Development — Jetson Linux Developer Guide documentation

Deserializer端-MAX9296

1. 检查I2C可以正常读写

i2cdetect -l 查看I2C 总线

i2cdetect -y -r 2 (比如MAX9296挂载到I2C-Bus2)

读取寄存器:

i2ctransfer -y -f 30 w2@0x48 0x01 0xdc r1

写入寄存器:

i2ctransfer -y -f 30 w3@0x48 0x00 0x10 0x21

2. 检查是否可以Lock 串行端相机

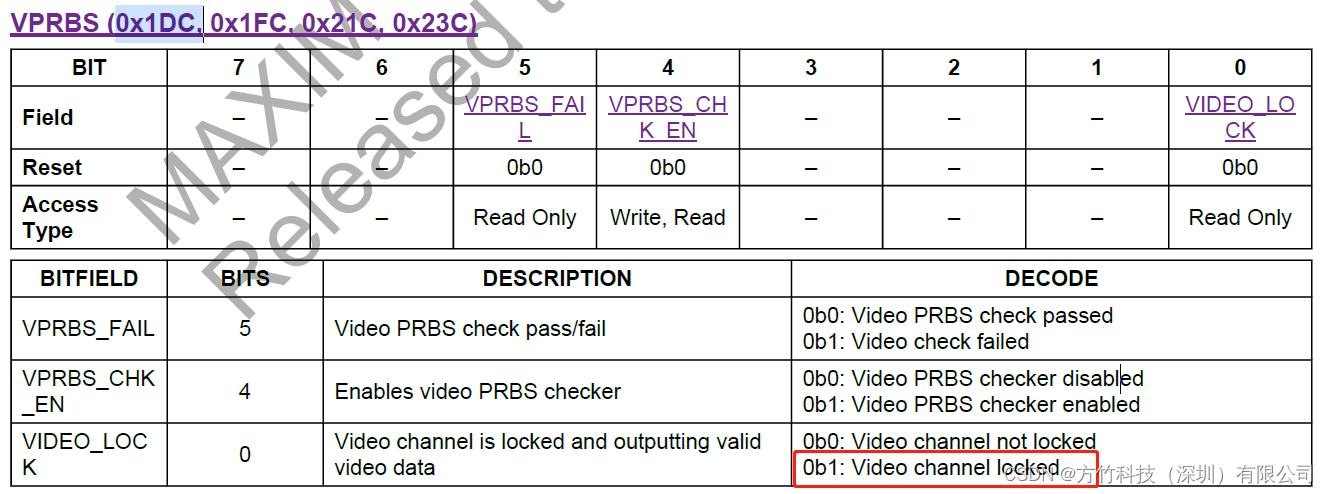

Video channel lock : VPRBS (0x1DC, 0x1FC, 0x21C, 0x23C) — BIT0

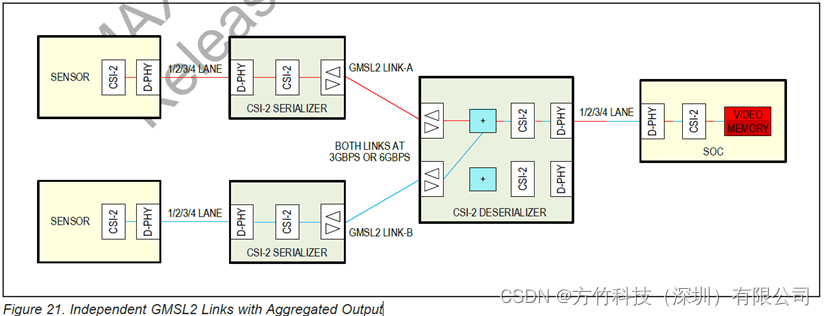

3. 检查Pipeline和CSI 配置

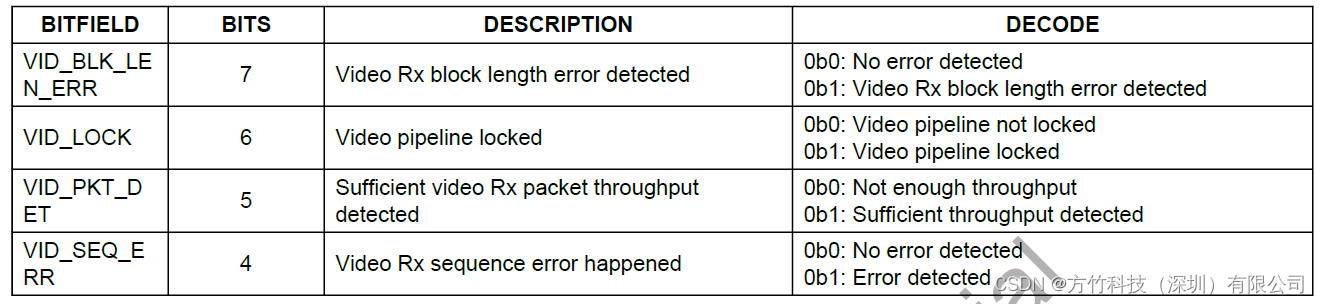

Video pipeline lock : VID_LOCK (0x108, 0x11A, 0x12C, 0x13E) — BIT6

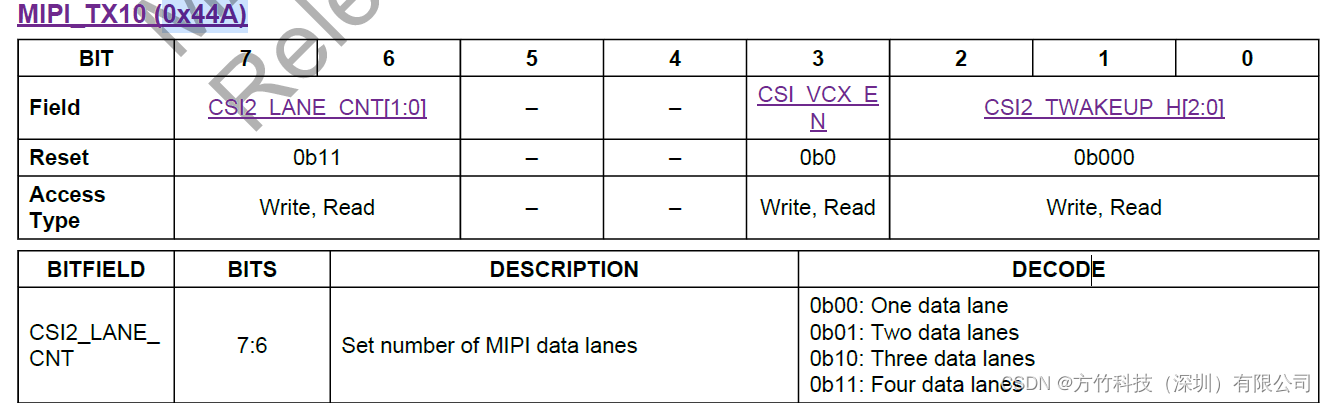

 CSI 可配置2Lane/4Lane以及顺序等

Serializer端-MAX9295

1. 检查I2C是否可正常读写

i2cdetect -l 查看I2C 总线

i2cdetect -y -r 2 (比如MAX9296挂载到I2C-Bus2)

读取寄存器:

i2ctransfer -y -f 30 w2@0x60 0x00 0x00 r1

写入寄存器:

i2ctransfer -y -f 30 w3@0x60 0x00 0x10 0x21

2. 检查PCLK 状态

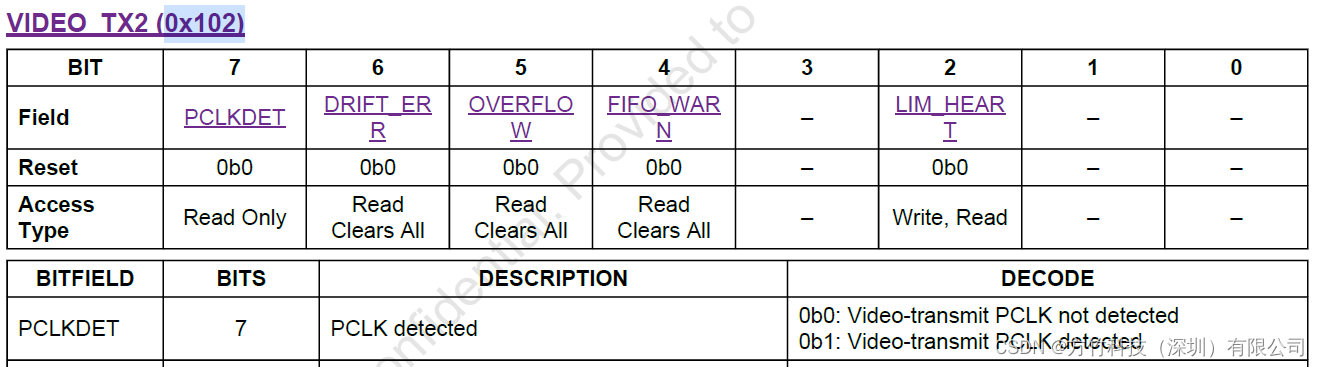

Video transmit PCLKDET :  Video pclk detected (0x102/10A/112/11A)

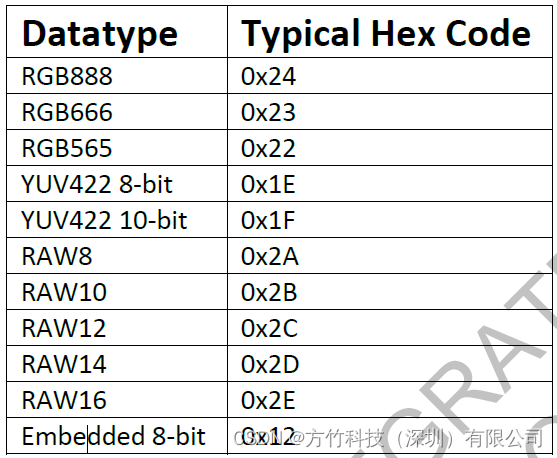

3. 检查并配置Datatype、BPP等信息

常见错误:

微信交流号: shenzhukeji
