SEGGER J-Flash 烧写stm32程序

stm32单片机编程常用开发工具有MDK、IAR、STM32Cube系列等。但是等到开发完成之后，转交生产进行批量烧写程序的时候，总不能扔过去一套开发工具，这时候用的比较多的就有J-Flash，只需一个J-link，一个HEX文件（由开发工具中编译链编译出来），再加上一个SEGGER J-Flash上位机软件即可完成stm32单片机的程序烧写（其他芯片暂时未使用过）。

1. 创建工程

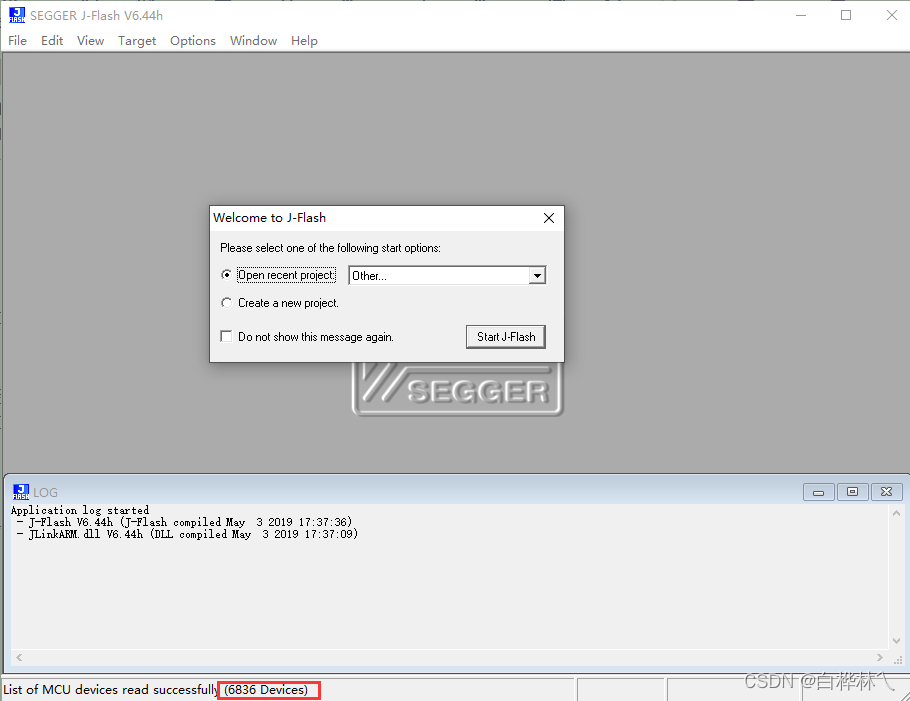

第一次打开J-Flash，大概是这个样子（我用的J-Flash版本为V6.44），你看看，它上面说读到了6836个设备！！

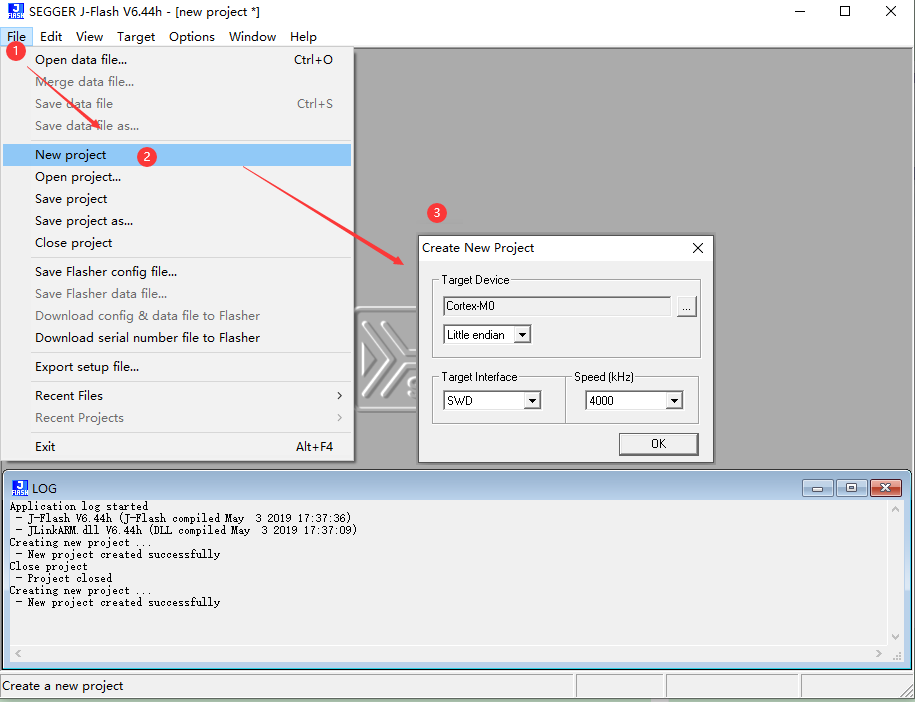

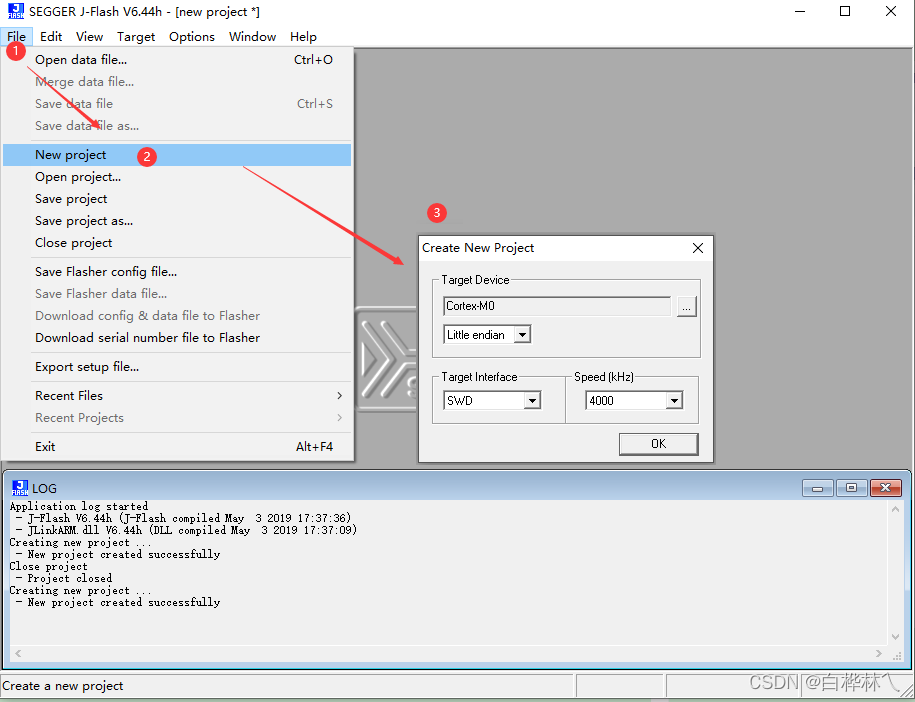

我们选择第二个新建工程，Create a new project（如果之前有保存的jflash工程文件，也可以第一个选择打开）。什么？你不小心点了叉？OKOK，没有关系，左上角File->New project可以达到同样的效果。

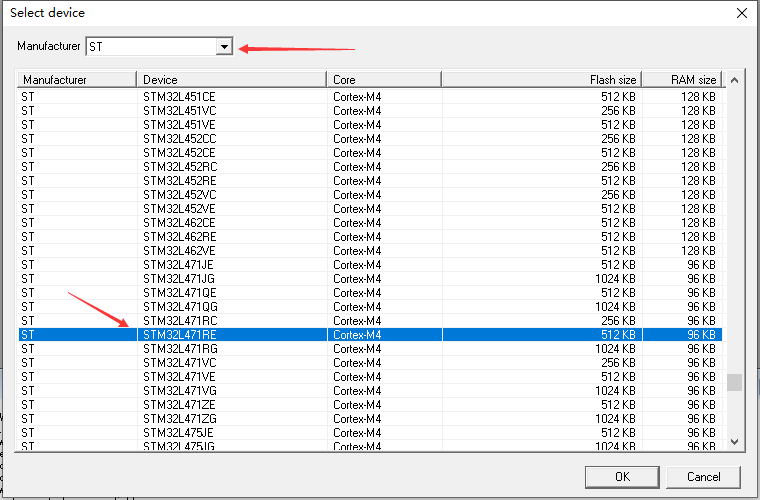

• Target Device，在（ … ）里面，选择自己使用的芯片，我这里使用的为意法半导体的stm32
  l471re，之后点击OK，该芯片为小端模式（Little endian）;


• Target Interface 常用SWD，根据自己硬件接口进行选择，我这里是SWD；

• Speed使用默认4000KHz即可

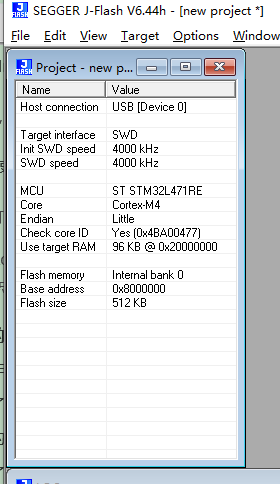

点击OK即可完成工程创建，可以看到选择芯片的详细信息。

2. 下载文件

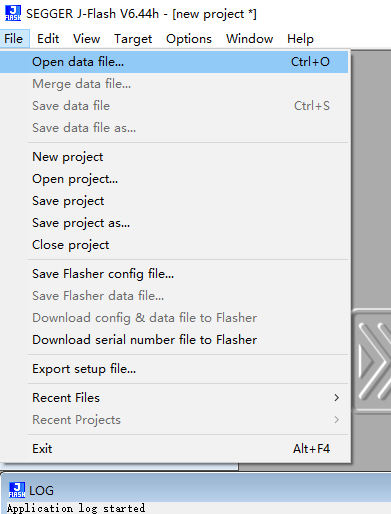

• File->Open data file，查找打开需要烧写的hex文件

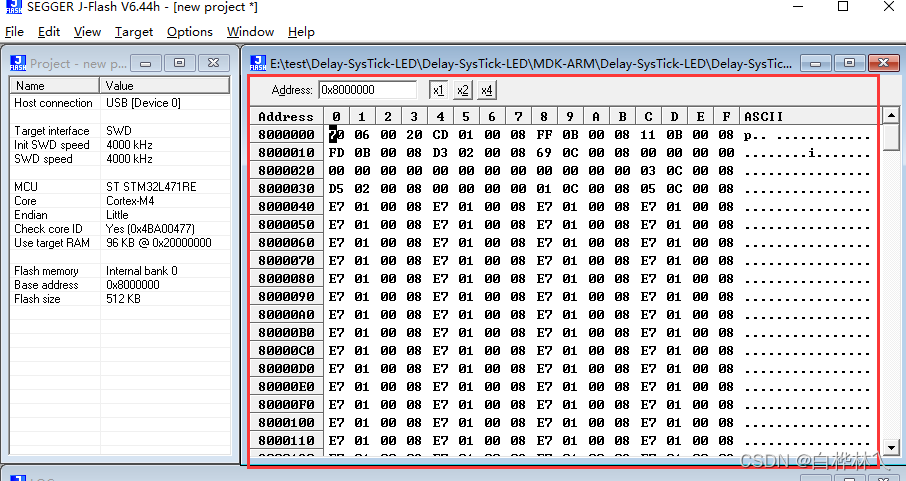

stm32的flash地址从0x8000000开始，L471RE的flash大小为512KB

• 将J-Link连接上单片机；

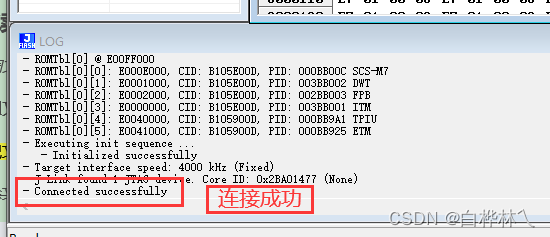

• Target->Conncet，将J-Flash与单片机进行连接，连接成功后，Target->Product Programming开始下载程序。

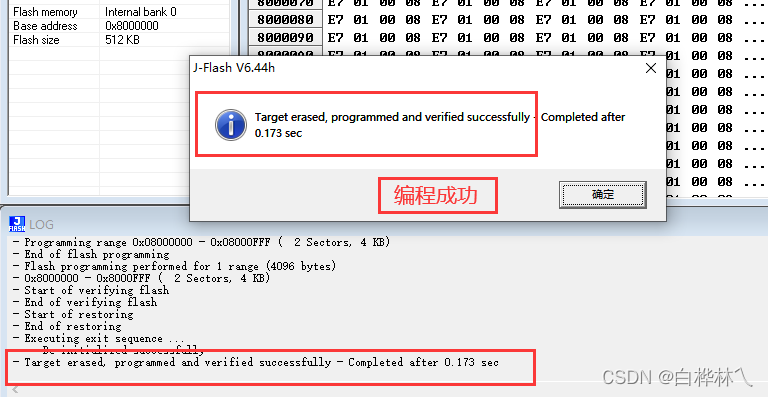

• 至此，程序下载完成。
• 关闭J-Flash时，可以保存下工程文件，下次使用工程文件打开，无需重新选择芯片。

3. 读回文件

我们可以使用J-Flash将stm32存储在flash中的程序读取出来（当然单片机不能是各种读写保护之类的状态）。

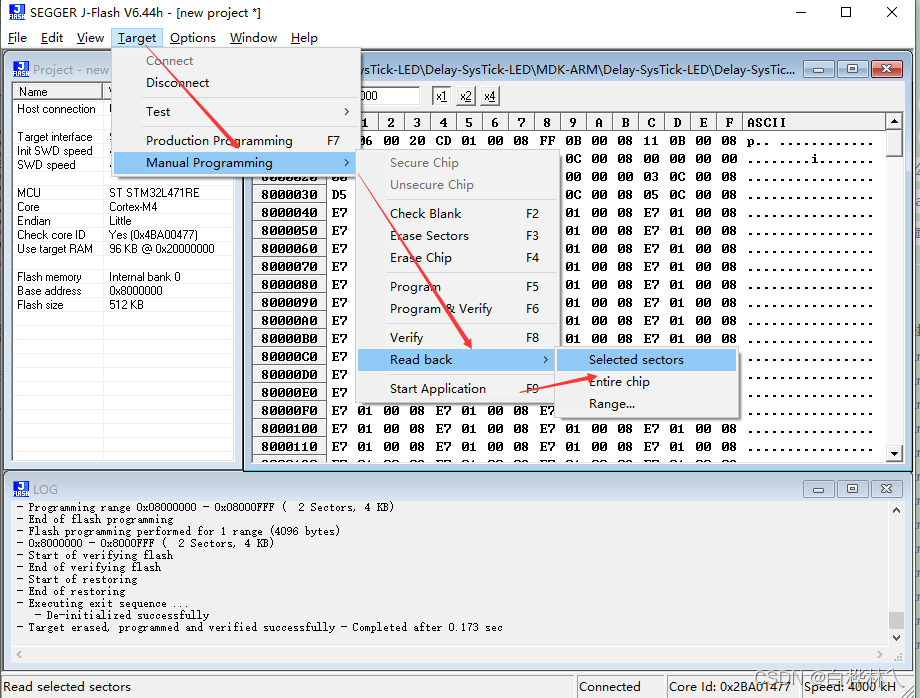

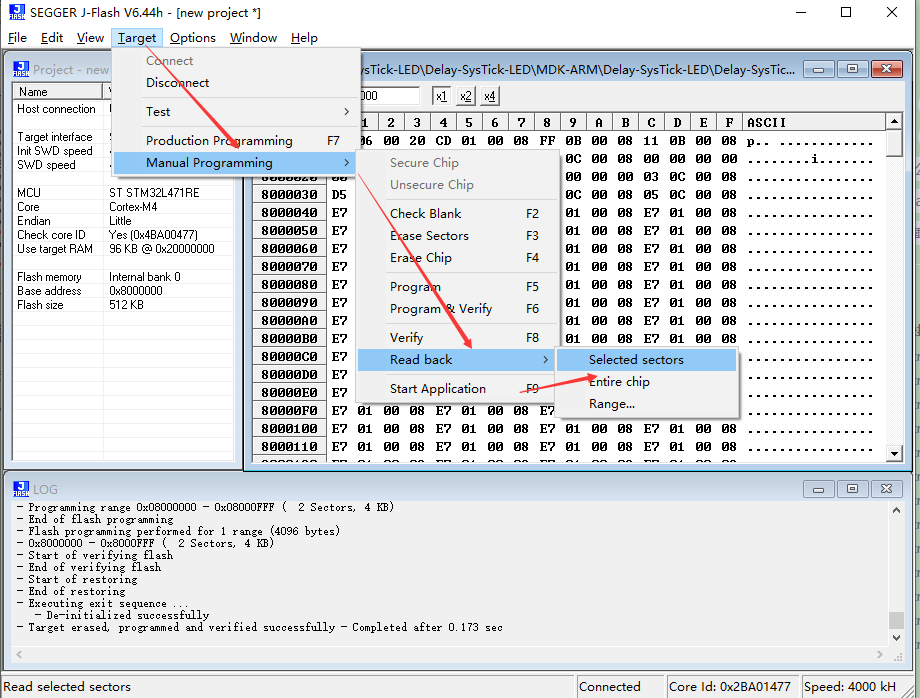

• Target->Manual Programming->Read back->Selected sectors
  读出的文件可以与原烧写文件进行对比，发现数据相同（有多出来的FF，因为读回的是整个flash，也可以使用Range读回部分flash数据）。
