1. 简介

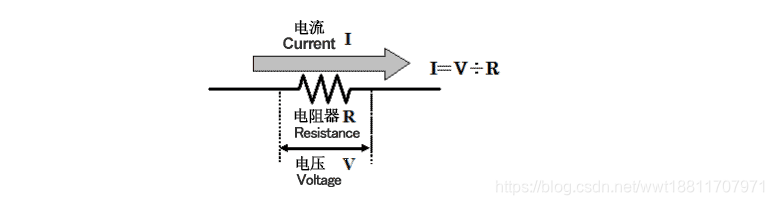

对于大部分应用, 都是通过感测电阻两端的压降测量电流。
一般使用电流通过时的压降为数十mV~数百mV的电阻值,电流检测用低电阻器使用数Ω以下的较小电阻值;检测数十A的大电流时需要数mΩ的极小电阻值,因此,以小电阻值见长的金属板型和金属箔型低电阻器比较常用,而小电流是通过数百mΩ~数Ω的较大电阻值进行检测。

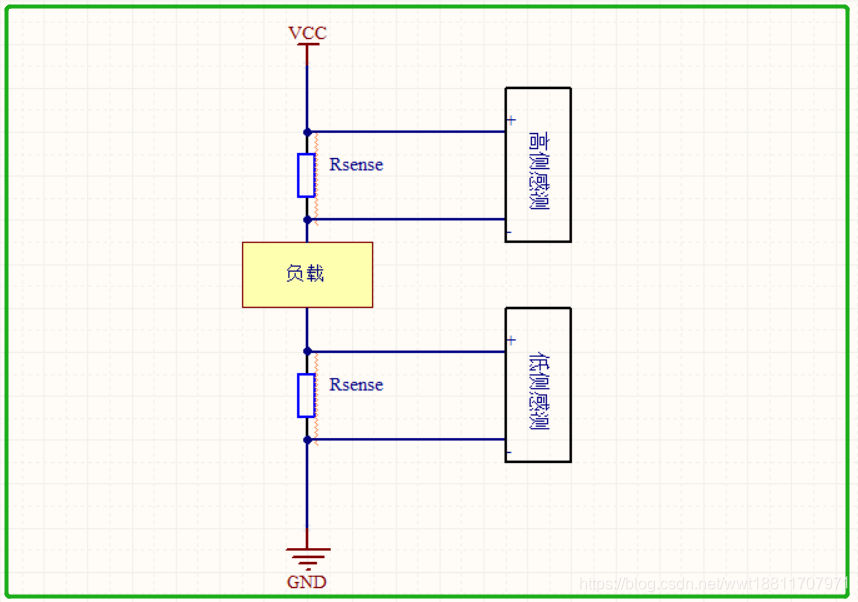

测量电流时, 通常会将电阻放在电路中的两个位置。 第一个位置是放在电源与负载之间。 这种测量方法称为高侧感测。 通常放置感测电阻的第二个位置是放在负载和接地端之间。 这种电流感测方法称为低侧电流感测。
两种测量方法各有利弊,低边电阻在接地通路中增加了不希望的额外阻抗;采用高边电阻的电路必须承受相对较大的共模信号。 低侧电流测量的优点之一是共模电压, 即测量输入端的平均电压接近于零。 这样更便于设计应用电路, 也便于选择适合这种测量的器件。低侧电流感测电路测得的电压接近于地, 在处理非常高的电压时、 或者在电源电压可能 易于出现尖峰或浪涌的应用中, 优先选择这种方法测量电流。 由于低侧电流感测能够抗高压尖峰干扰, 并能监测高压系统中的电流。
2. 检测电路
2.1 低端检测
低侧电流感测的主要缺点是采用电源接地端和负载、系统接地端时, 感测电阻两端的压降会有所不同。 如果其他电路以电源接地端为基准, 可能会出现问题。 为最大限度地避免此问题, 存在交互的所有电路均应以同一接地端为基准, 降低电流感测电阻值有助于尽量减小接地漂。

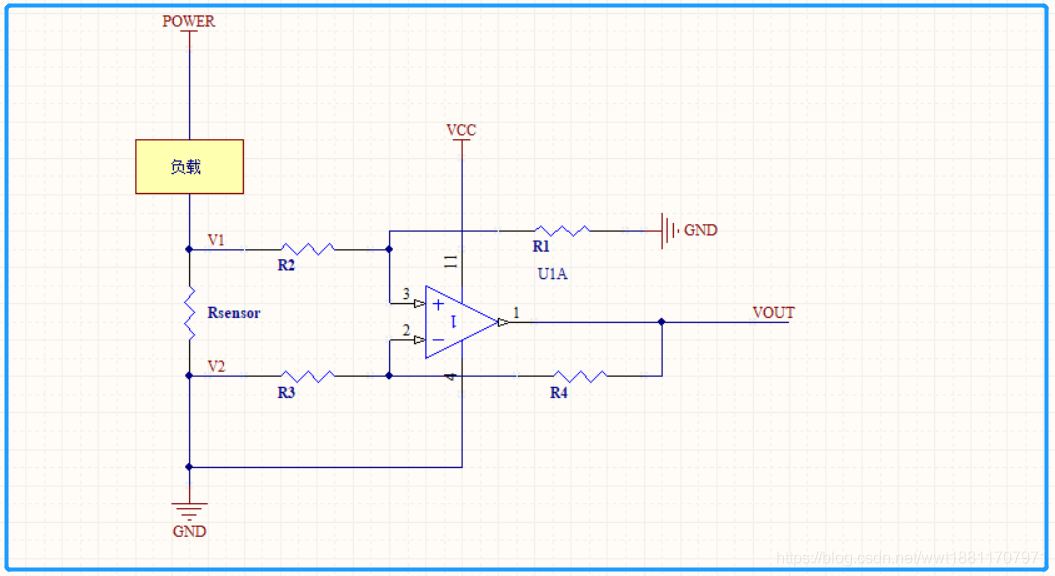

如上图,如果图中运放的 GND 引脚以 RSENSE 的正端为基准,那么其共模输入范围必须覆盖至零以下,也就是GND – (RSENSE × ILOAD)。Rsensor将地(GND)隔开了。

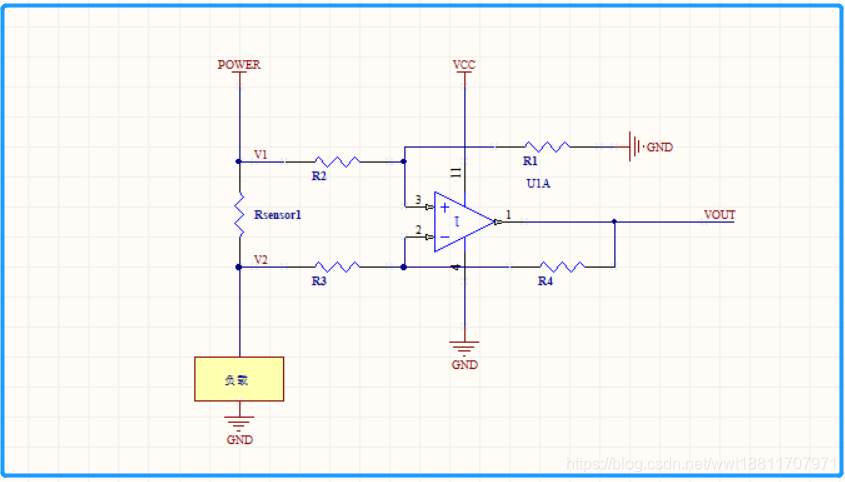

2.2 高侧检测

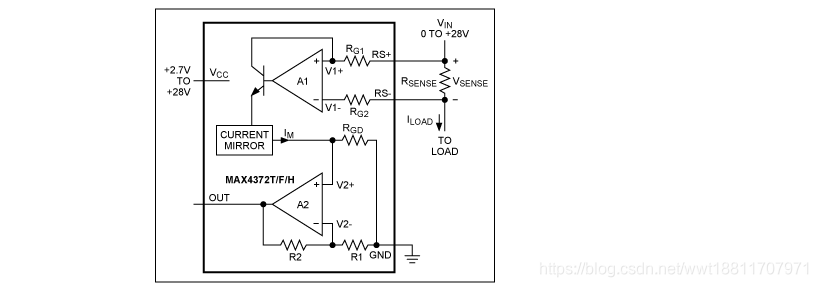

随着大量包含高精度放大器和精密匹配电阻的IC的推出,在高边电流测量中使用差分放大器变得非常方便。高边检测带动了电流检测IC 的发展,降低了由分立器件带来的参数变化、器件数目太多等问题,集成电路方便了我们使用。下图为一种高边检测的 IC 方案:
2.3 j检测电路连出方式

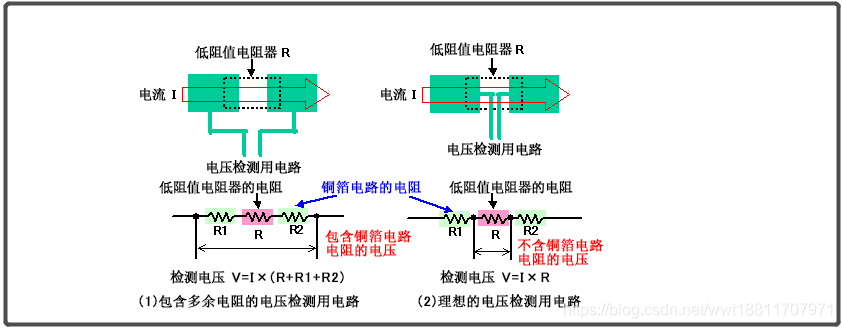

对电流通过电阻器时的压降进行检测,需要从电阻器的两端引出用于检测电压的图案。电压检侧连接如下图(2)所示,建议从电阻器电极焊盘的内侧中心引出。这是因为电路基板的铜箔图案也具备微小的电阻值,需要避免铜箔图案的电阻值所造成的压降的影响。如果按照下图(1)所示,从电极焊盘的侧面引出电压检测图案,检测对象将是低电阻器电阻值加上铜箔图案电阻值的压降,无法正确地检测电流。

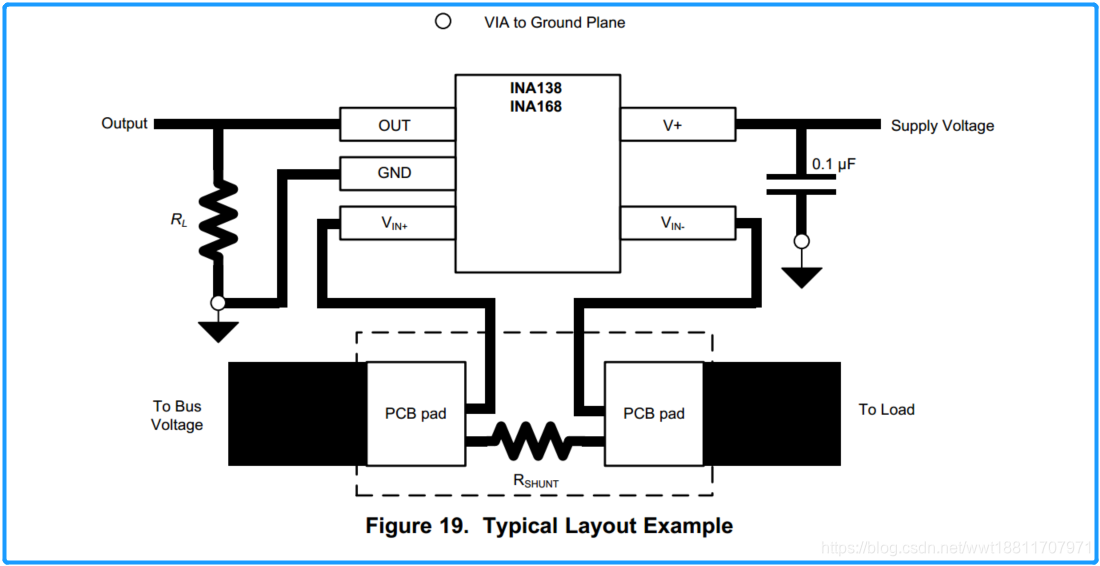

PCB Layout参考:
3. 电流检测电路的应用
电路检测电路常用于:高压短路保护、电机控制、DC/DC换流器、系统功耗管理、二次电池的电流管理、蓄电池管理等电流检测等场景
