一、802.1x准入技术

实现802.1x准入技术需客户端、设备端、radius服务器

在认证通过之前，802.1x只允许EAPoL（基于局域网的扩展认证协议）和广播报文数据通过设备连接的交换机端口；认证通过后，正常的数据才可以顺利的通过以太网端口

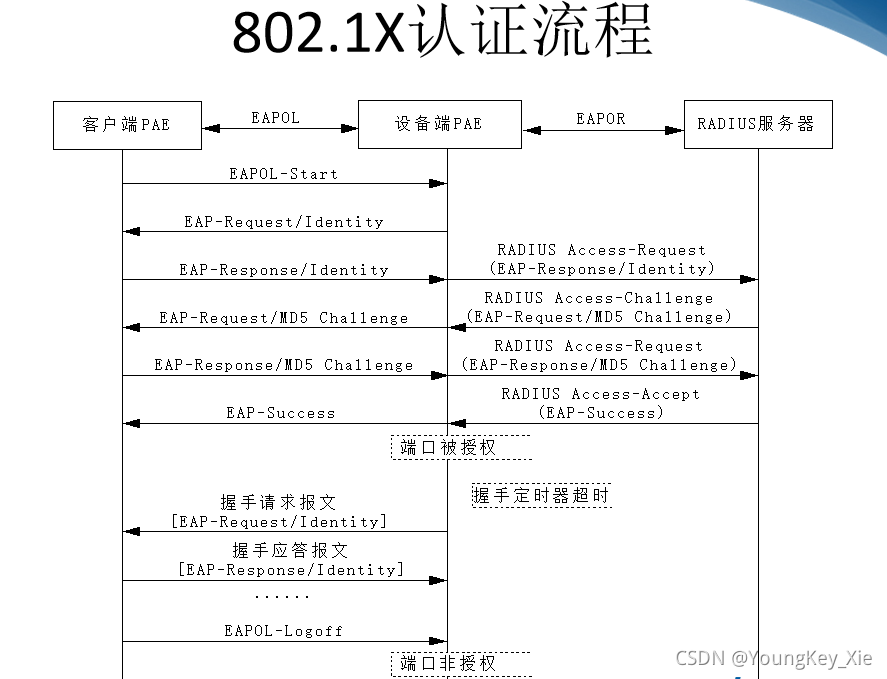

在这里插入图片描述

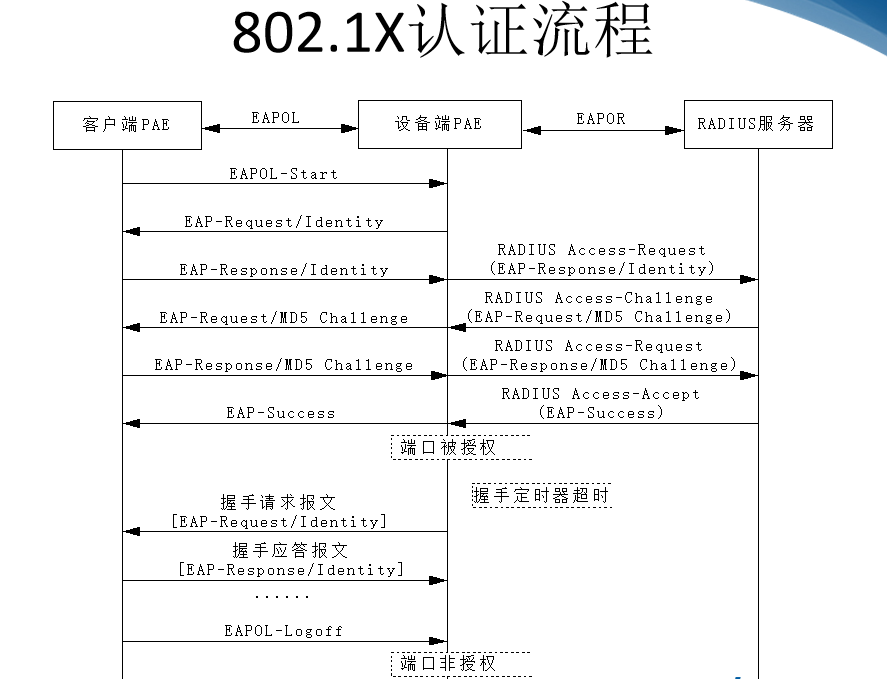

数据流分析：

  1. 客户端点击802x准入程序，就会发起连接请求（EAPOL-Start报文）给设备端
  2. 设备端收到报文后，发出一个请求报文（EAP-Request/Identtity报文）给客户端，要求客户端发送输入的用户名
  3. 客户端收到请求报文后，将用户名信息通过数据帧（EAP-Response/Identity报文）发送给设备端
  4. 设备端将客户端发送的数据帧经过封包处理后通过RADIUS Access-Request（EAP-Response/Identity报文）发送给radius服务器
  5. radius服务器收到设备端转发的用户名信息后，通过查找数据库，找到对应用户名的密码。用随机生成的一个加密字对密码进行加密，同时将该加密字通过RADIUS Access-Challenge（EAP-Request/TTLS Challenge报文）发送给设备端
  6. 设备端将接收到的（EAP-Request/TTLS Challenge报文）转发给客户端
  7. 客户端接收到设备端发的加密字后，用该加密字对用户输入的密码进行加密，再把加密后的密码通过（EAP-Response/TTLS Chanllenge）报文发送给设备端
  8. 设备端将客户端发的报文经过封包处理后通过RADIUS Access-Request/ TTLS Challenge（EAP-Response/TTLS Challenge报文）发送给radius服务器
  9. radius服务器将客户端产生的加密密码和自己产生的加密密码进行比对，若二者一致，则发送RADIUS Access- Accept（EAP-success）报文给设备端，同时下发隔离vlan和acl.若二者不一致，则发送RADIUS Access-Reject（EAP-faillure） 报文给设备端
