PCL学习笔记（10）——PCL超体素VCCS算法

官网：
https://pcl.readthedocs.io/projects/tutorials/en/master/supervoxel_clustering.html#supervoxel-clustering
1.超体聚类

超体（supervoxel）是一种集合，集合的元素是“体”。与体素滤波器中的体类似，其本质是一个个的小方块。与之前提到的所有分割手段不同，超体聚类的目的并不是分割出某种特定物体，其对点云实施过分割(over segmentation)，将场景点云化成很多小块，并研究每个小块之间的关系。这种将更小单元合并的分割思路已经出现了有些年份了，在图像分割中，像素聚类形成超像素，以超像素关系来理解图像已经广为研究。本质上这种方法是对局部的一种总结，纹理，材质，颜色类似的部分会被自动的分割成一块，有利于后续识别工作。比如对人的识别，如果能将头发，面部，四肢，躯干分开，则能更好的对各种姿态，性别的人进行识别。

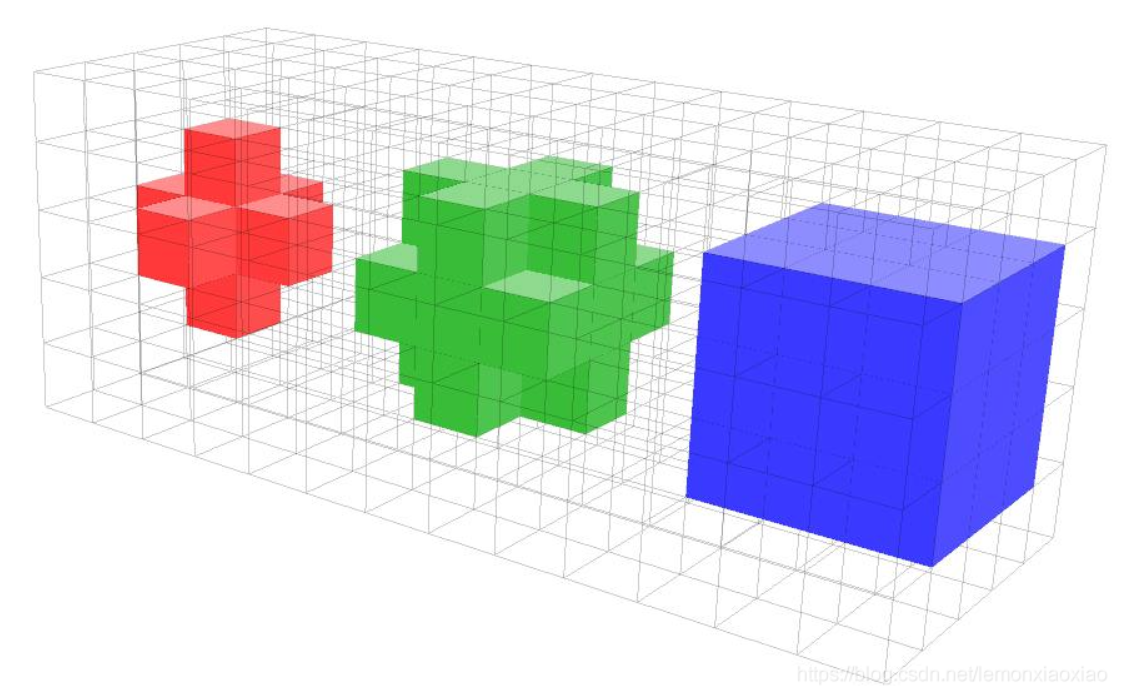

点云和图像不一样，其不存在像素邻接关系。所以，超体聚类之前，必须以八叉树对点云进行划分，获得不同点团之间的邻接关系。与图像相似点云的邻接关系也有很多，如面邻接，线邻接，点邻接。其具体解释如下图：

从右到左，6（面）、18（面、边）、26（面、边、顶点）邻接

• 基于超体聚类的点云分割，使用点邻接（蓝色）作为相邻判据。

VCCS是一种增量扩展的区域增长方法 极好的来自一组种子点的体素在分辨率为 R_seed 的网格上均匀分布在空间中。为了保持效率，VCCS 不会全局搜索，而是只考虑种子中心 R_seed 内的点。此外，通过在每个种子周围建立一个小的搜索半径 R_search 并移除没有足够的相邻体素连接到它们的种子来过滤掉被隔离的种子。

#include <pcl/console/parse.h>
#include <pcl/point_cloud.h>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>
#include <pcl/visualization/pcl_visualizer.h>
#include <pcl/segmentation/supervoxel_clustering.h>

// Types
typedef pcl::PointXYZRGBA PointT;
typedef pcl::PointCloud<PointT> PointCloudT;
typedef pcl::PointNormal PointNT;
typedef pcl::PointCloud<PointNT> PointNCloudT;
typedef pcl::PointXYZL PointLT;
typedef pcl::PointCloud<PointLT> PointLCloudT;

void addSupervoxelConnectionsToViewer(PointT &supervoxel_center,
	PointCloudT &adjacent_supervoxel_centers,
	std::string supervoxel_name,
	boost::shared_ptr<pcl::visualization::PCLVisualizer> & viewer);

int
main(int argc, char ** argv)
{
	PointCloudT::Ptr cloud = boost::make_shared <PointCloudT>();
	pcl::console::print_highlight("Loading point cloud...\n");
	if (pcl::io::loadPCDFile<PointT>("hengliang.pcd", *cloud))
	{
		pcl::console::print_error("Error loading cloud file!\n");
		return (1);
	}
	cout << "point size of input: " << cloud->size() << endl;

	bool disable_transform = pcl::console::find_switch(argc, argv, "--NT");//禁止单视角转换

	float voxel_resolution = 0.008f;
	bool voxel_res_specified = pcl::console::find_switch(argc, argv, "-v");//设置体素尺寸大小，该值决定底层八叉树的叶子尺寸
	if (voxel_res_specified)
		pcl::console::parse(argc, argv, "-v", voxel_resolution);

	float seed_resolution = 0.1f;
	bool seed_res_specified = pcl::console::find_switch(argc, argv, "-s");//设置种子大小，该设置决定超级体素的大小
	if (seed_res_specified)
		pcl::console::parse(argc, argv, "-s", seed_resolution);

	float color_importance = 0.2f;
	if (pcl::console::find_switch(argc, argv, "-c"))//设置颜色在距离测量公式中的权重
		pcl::console::parse(argc, argv, "-c", color_importance);

	float spatial_importance = 0.4f;
	if (pcl::console::find_switch(argc, argv, "-z"))//设置空间距离在距离测量公式中的权重，此值越大超级体素越规则
		pcl::console::parse(argc, argv, "-z", spatial_importance);

	float normal_importance = 1.0f;
	if (pcl::console::find_switch(argc, argv, "-n"))//设置法向量的权重，即表面法向量影响体素分割结果的比重
		pcl::console::parse(argc, argv, "-n", normal_importance);

	// This is how to use supervoxels
	pcl::SupervoxelClustering<PointT> super(voxel_resolution, seed_resolution);
	if (disable_transform)
		super.setUseSingleCameraTransform(false);

	super.setInputCloud(cloud);                       //设置输入点云
	super.setColorImportance(color_importance);       //设置颜色空间距离权重
	super.setSpatialImportance(spatial_importance);   //设置物理位置空间距离权重
	super.setNormalImportance(normal_importance);     //设置法向量权重

	std::map <uint32_t, pcl::Supervoxel<PointT>::Ptr > supervoxel_clusters;
	//该单映射容器以标签为键值存储所有超体素
	pcl::console::print_highlight("Extracting supervoxels!\n");
	super.extract(supervoxel_clusters);
	pcl::console::print_info("Found %d supervoxels\n", supervoxel_clusters.size());

	boost::shared_ptr<pcl::visualization::PCLVisualizer> viewer(new pcl::visualization::PCLVisualizer("点云库PCL学习教程第二版-超体素分割"));
	viewer->setBackgroundColor(1, 1, 1);

	PointCloudT::Ptr voxel_centroid_cloud = super.getVoxelCentroidCloud();//voxel_centroid_cloud包含根据八叉树结构得到的体素质心
	cout << "voxel centroids: " << voxel_centroid_cloud->size() << endl;
	if (0)
	{//对于体素中心的可视化和保存，基本就是对原始数据的空间均匀下采样
		viewer->addPointCloud<PointT>(voxel_centroid_cloud, "voxel centroids");
		pcl::io::savePCDFile("voxel_centroids.pcd", *voxel_centroid_cloud);
		viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 4, "voxel centroids");
		viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_OPACITY, 0.5, "voxel centroids");
	}


	PointLCloudT::Ptr labeled_voxel_cloud = super.getLabeledVoxelCloud();//labeled_voxel_cloud包含标签的点云数据，属于同一体素的点具有相同标签
	if (1)

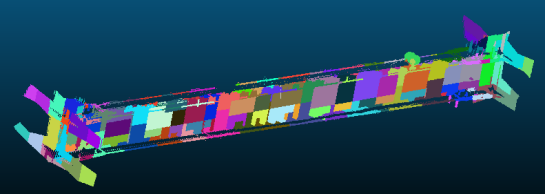

	{//超体素分割结果显示与保存
		pcl::io::savePCDFile("result.pcd", *labeled_voxel_cloud);
		viewer->addPointCloud(labeled_voxel_cloud, "labeled voxels");
		cout << "labeled voxels: " << labeled_voxel_cloud->size() << endl;
		viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 3, "labeled voxels");
		// viewer->setPointCloudRenderingProperties (pcl::visualization::PCL_VISUALIZER_OPACITY,0.8, "labeled voxels");
	}

	PointNCloudT::Ptr sv_normal_cloud = super.makeSupervoxelNormalCloud(supervoxel_clusters);//sv_normal_cloud包含超体素法向量的点云数据
	//
	if (0)//超体素对应的法线特征可视化
		viewer->addPointCloudNormals<pcl::PointNormal>(sv_normal_cloud, 1, 0.05f, "supervoxel_normals");

	pcl::console::print_highlight("Getting supervoxel adjacency\n");
	std::multimap<uint32_t, uint32_t> supervoxel_adjacency;
	super.getSupervoxelAdjacency(supervoxel_adjacency);
	cout << "size of supervoxel_adjacency: " << supervoxel_adjacency.size() << endl;

	//遍历多重映射容器构造邻接图
	std::multimap<uint32_t, uint32_t>::iterator label_itr = supervoxel_adjacency.begin();
	for (; label_itr != supervoxel_adjacency.end(); )
	{
		//获取标签值
		uint32_t supervoxel_label = label_itr->first;
		//根据标签索引到该超体素
		pcl::Supervoxel<PointT>::Ptr supervoxel = supervoxel_clusters.at(supervoxel_label);

		//遍历该超体素相邻超体素并以其相邻超体素中心为点集构造点云，用于后续可视化，这里的相邻超体素在多重映射容器中具有相同的键值
		PointCloudT adjacent_supervoxel_centers;
		std::multimap<uint32_t, uint32_t>::iterator adjacent_itr = supervoxel_adjacency.equal_range(supervoxel_label).first;
		for (; adjacent_itr != supervoxel_adjacency.equal_range(supervoxel_label).second; ++adjacent_itr)
		{
			pcl::Supervoxel<PointT>::Ptr neighbor_supervoxel = supervoxel_clusters.at(adjacent_itr->second);
			adjacent_supervoxel_centers.push_back(neighbor_supervoxel->centroid_);
		}
		//
		std::stringstream ss;
		ss << "supervoxel_" << supervoxel_label;
		//cout<<ss.str()<<endl;
		//绘制该超体素与其相邻超体素子图
		addSupervoxelConnectionsToViewer(supervoxel->centroid_, adjacent_supervoxel_centers, ss.str(), viewer);
		//使迭代器指向下一个标签。
		label_itr = supervoxel_adjacency.upper_bound(supervoxel_label);
	}

	while (!viewer->wasStopped())
	{
		viewer->spinOnce();
	}
	return (0);
}

void
addSupervoxelConnectionsToViewer(PointT &supervoxel_center,
	PointCloudT &adjacent_supervoxel_centers,
	std::string supervoxel_name,
	boost::shared_ptr<pcl::visualization::PCLVisualizer> & viewer)
{

	int i = 0;
	//Iterate through all adjacent points, and add a center point to adjacent point pair
	PointCloudT::iterator adjacent_itr = adjacent_supervoxel_centers.begin();
	for (; adjacent_itr != adjacent_supervoxel_centers.end(); ++adjacent_itr)
	{
		std::stringstream ss;
		ss << supervoxel_name << i;
		viewer->addLine(supervoxel_center, *adjacent_itr, ss.str());

		viewer->setShapeRenderingProperties(pcl::visualization::PCL_VISUALIZER_LINE_WIDTH, 3, ss.str());
		viewer->setShapeRenderingProperties(pcl::visualization::PCL_VISUALIZER_COLOR, 0, 255, 0, ss.str());
		ss << supervoxel_name << i;
		viewer->addSphere(supervoxel_center, 0.008, 0, 0, 255, ss.str());
		viewer->setShapeRenderingProperties(pcl::visualization::PCL_VISUALIZER_SHADING, pcl::visualization::PCL_VISUALIZER_SHADING_GOURAUD, ss.str());
		//viewer->setShapeRenderingProperties(pcl::visualization::PCL_VISUALIZER_OPACITY,0.9,ss.str());
		i++;
	}
}

参考链接：
