交流电压测量之方均根——算法

上接原理：https://blog.csdn.net/qq_35629563/article/details/94003498

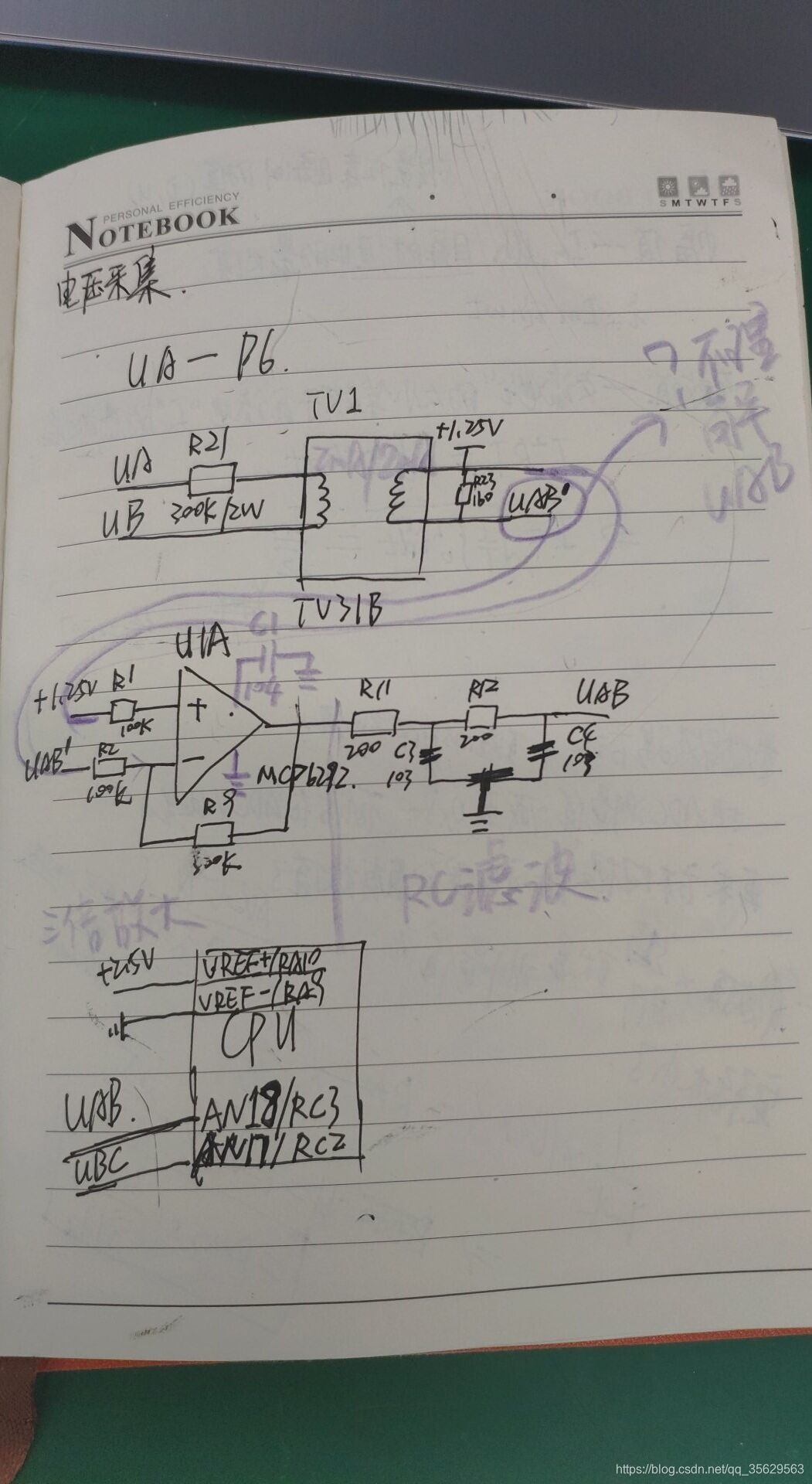

硬件电路图：

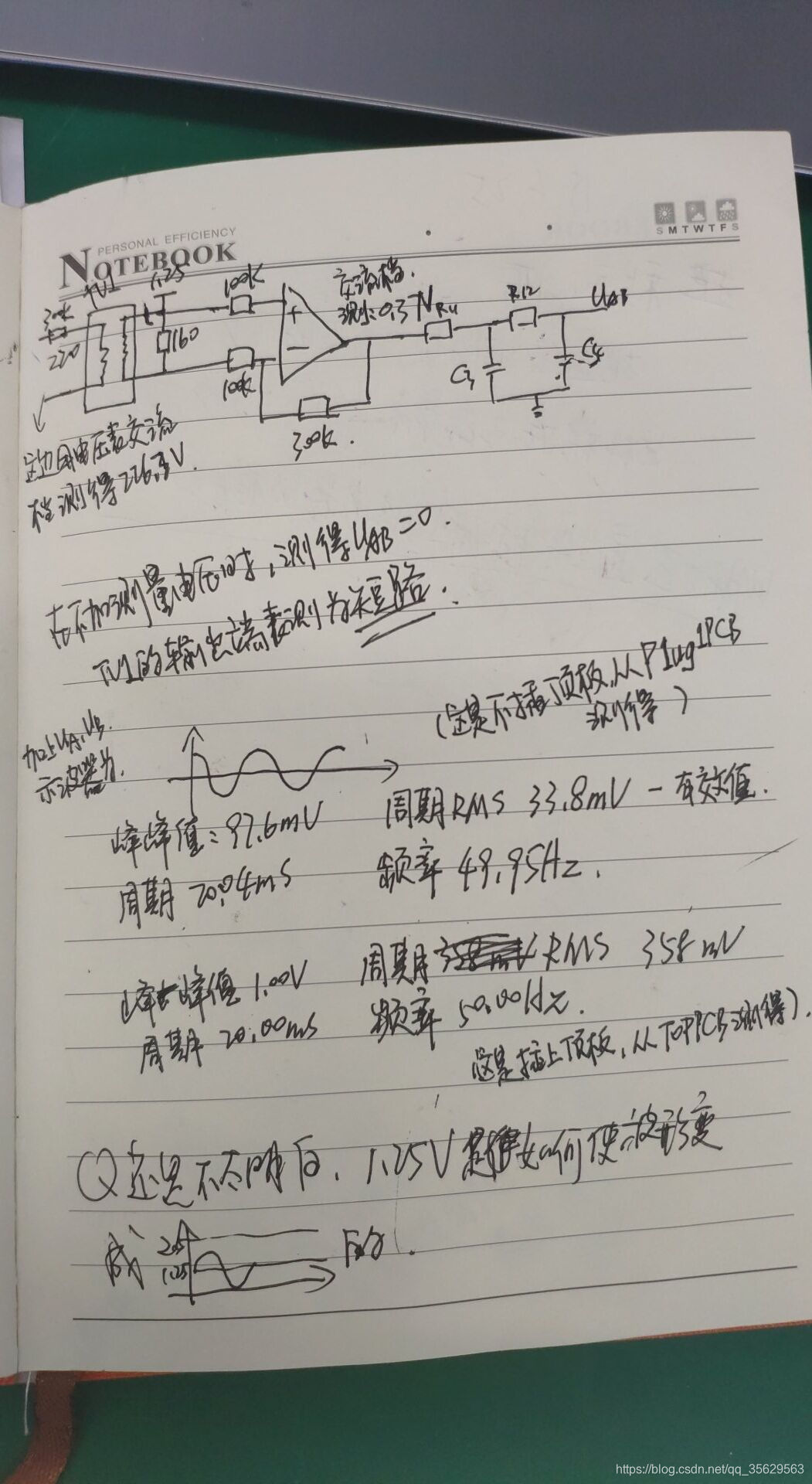

实验记录：

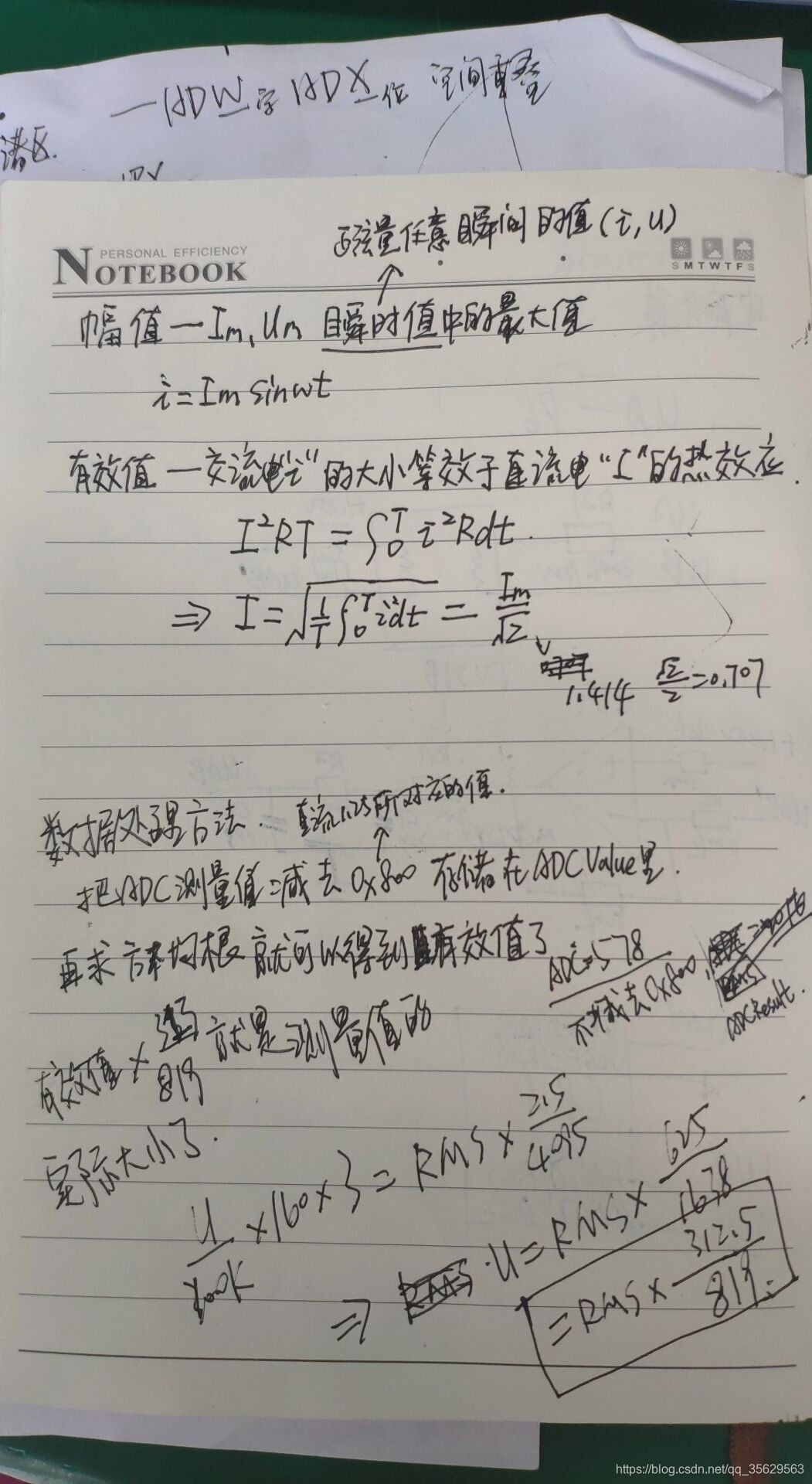

计算：

算法：

/*************************************************************************
*程序名称    :   VoltageConversion
*功能        :   电压转换，将ADC的结果转换成真实的电压有效值
*输入参数    :   adcValue：采样数组，sampleTimes：采样次数
*返回值      :   ADCResult：；测量的有效值
*注释        ：  减去均值的原因：在硬件上，输入端加了一个1.25V——为了将缩小后的
交流电的峰值限制在参考电压的0-2.5V之内
*************************************************************************/
u16 VoltageConversion(int16 adcValue[SAMPLE_NUM],u8 sampleTimes)
{
    u8 i=0;
    u16 ADCResult=0;
    u32 ADCSum=0,ADCTemp=0,ADCAverage=0;

    if(sampleTimes>=SAMPLE_NUM){
        return 0xff  ;//指示有错误
    }

    //ADC数据处理,求有效值,使用方均根算法
    //求均值
    for(i=0,ADCSum=0;i<sampleTimes;i++){//求均值
    	ADCSum=ADCSum+adcValue[i];  //先求和
    }
    ADCAverage=ADCSum/sampleTimes;//均值

    //求RMS
    for(i=0,ADCTemp=0;i<sampleTimes;i++){//RMS,求和,减去的零点——均值
    	ADCTemp=ADCTemp+pow(abs(adcValue[i]-ADCAverage),2);
    }
    ADCTemp=sqrt(ADCTemp/sampleTimes);//求均值,开方
    ADCResult=(u16)(ADCTemp*313/819);

    return ADCResult;
}

#define   SAMPLE_NUM    24//表示采集24个点

我的定时中断是0.833 ms，24*0.833=19.992,交流电的频率是50Hz，周期20ms，所以一个周期内采集了24个点
