如题，

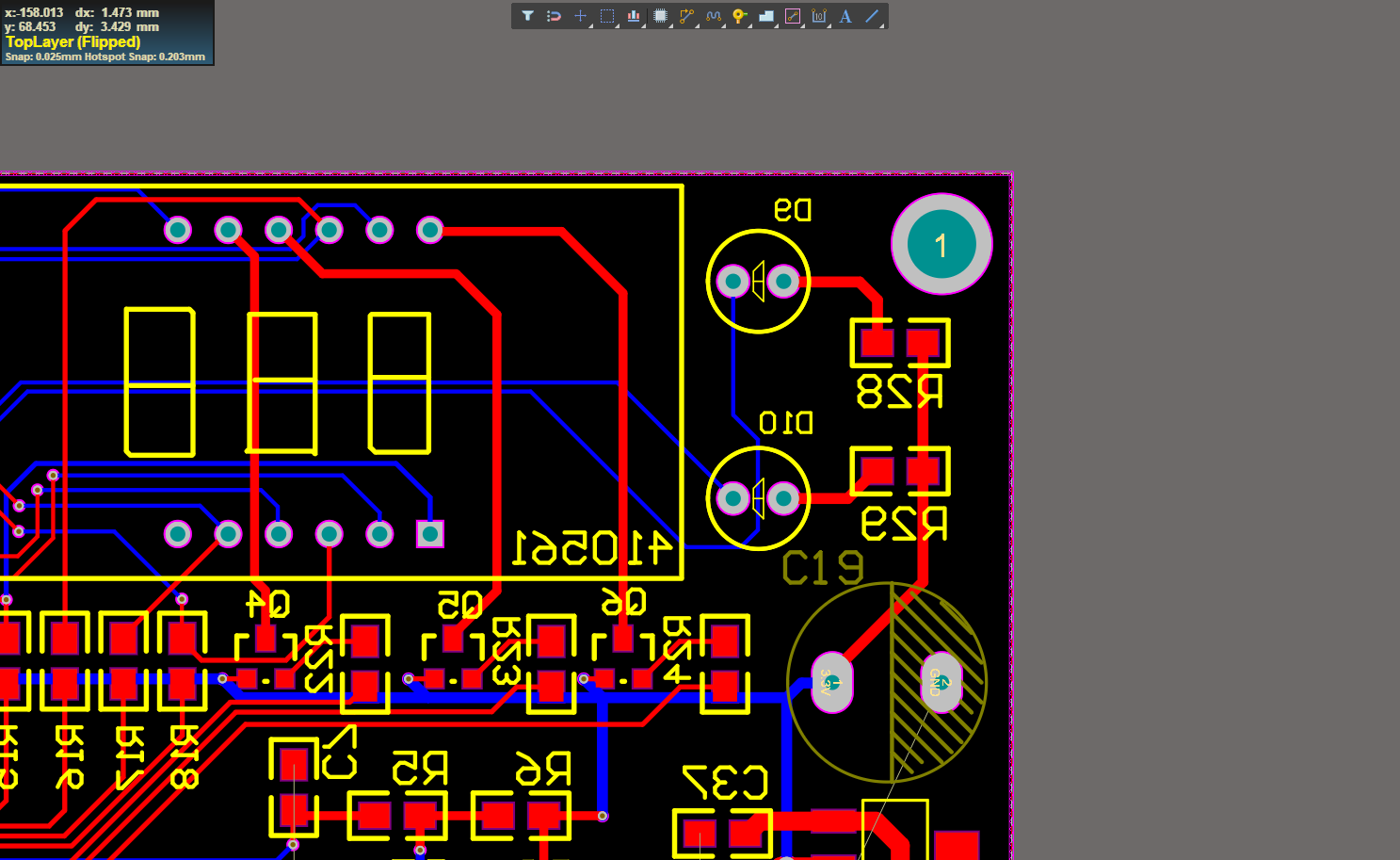

在使用Altium Designer 20画PCB时，进行覆铜操作，画好范围之后，结果覆铜区域只剩一个边框；
在这里插入图片描述
具体原因不清楚，但有一解决办法：

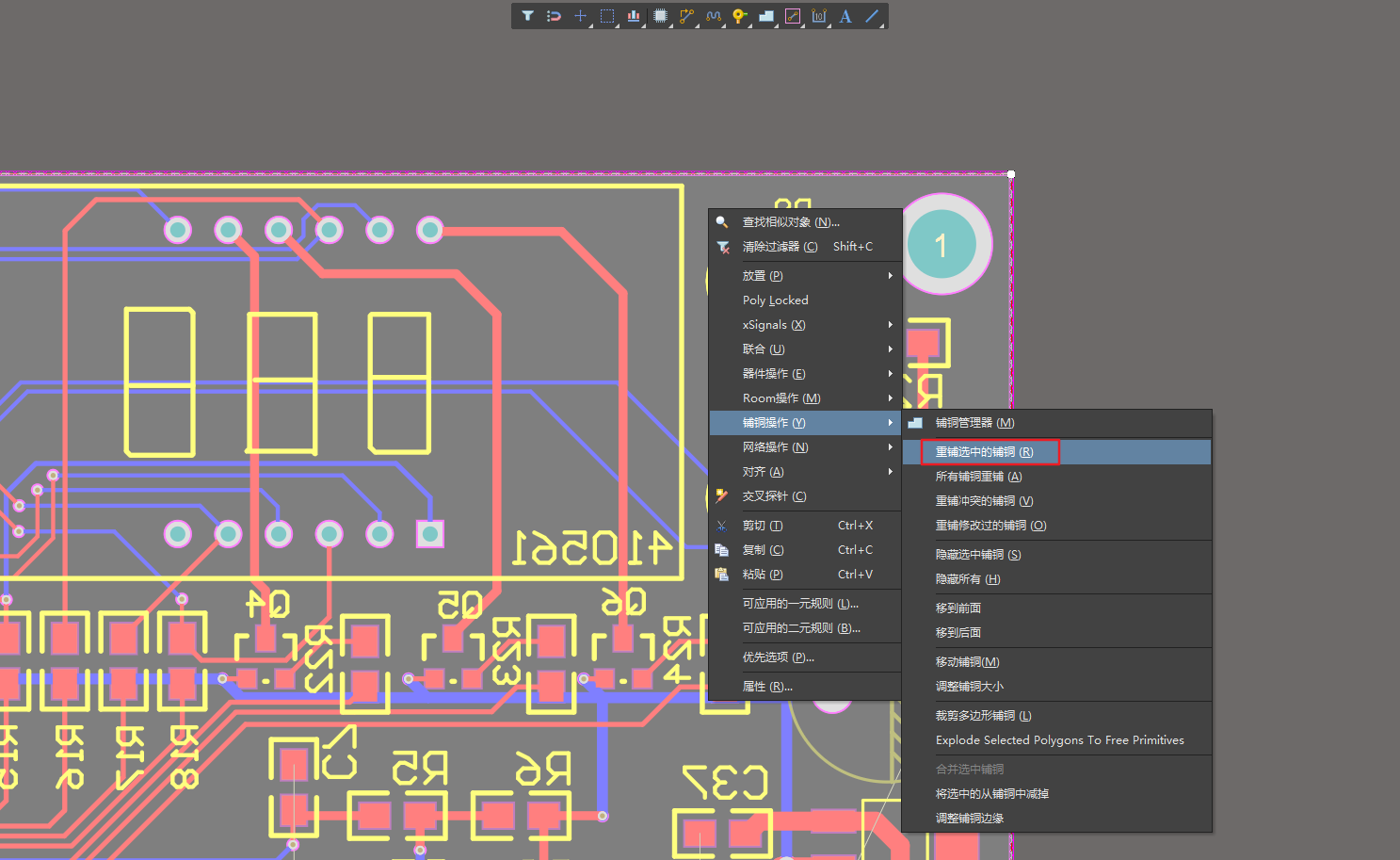

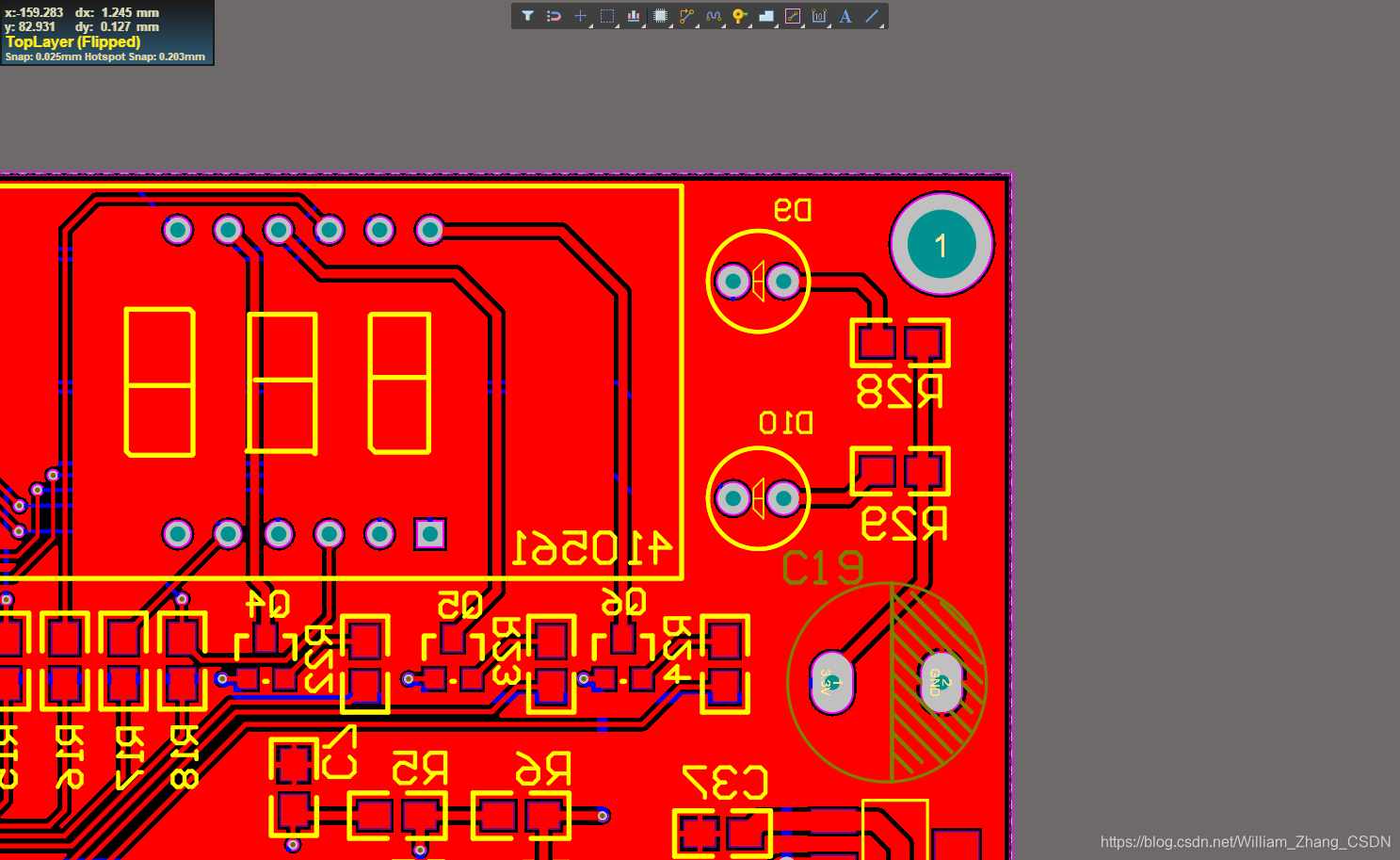

可右击这片覆铜区域，选择“铺铜操作” – “重铺选中的铺铜”，即可解决此问题。
在这里插入图片描述
在这里插入图片描述
希望知道这个问题原因的朋友可以分享一下经验 ^ ^
