电路时序波形绘制方法汇总

绘制电路时序波形的方法不同，各有优缺点。因人而异，但用起来舒服，快捷就是最好的方法，追求高效性。

1. Visio

对于熟练使用Visio的人来说，绘制时序波形和一般的框图没什么区别,这里提供几个模板。强迫症患者使用Visio无疑是最合适的，自己随意设计。
百度网盘：
https://pan.baidu.com/s/1w9CfY5YRF8yi-hcQzn5_-A
提取码: 6rj5

2. Timegen

官网：http://www.xfusionsoftware.com/
工具可以免费使用，可直接下载。

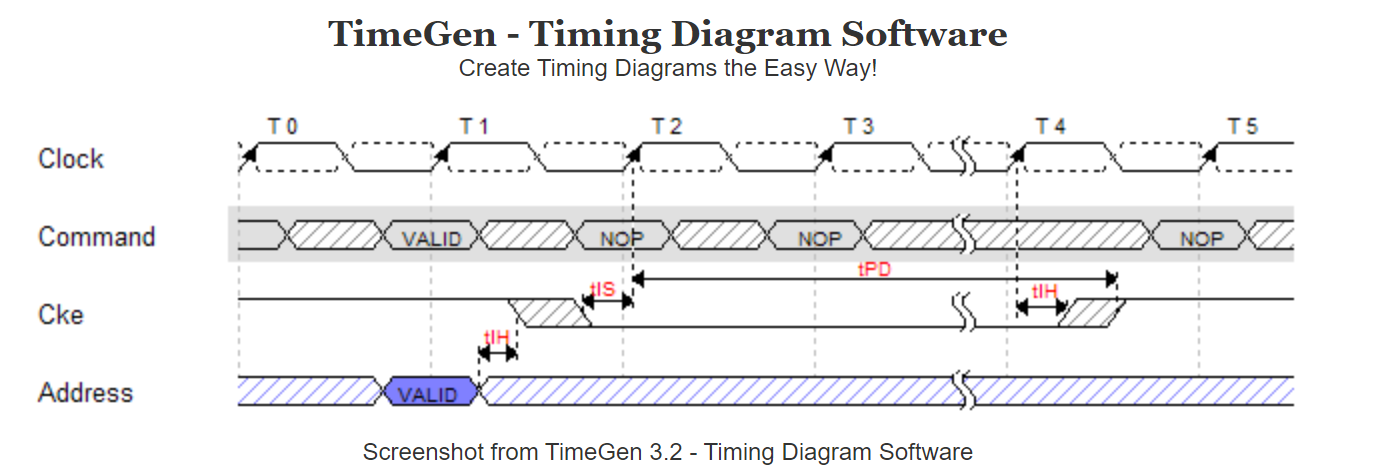

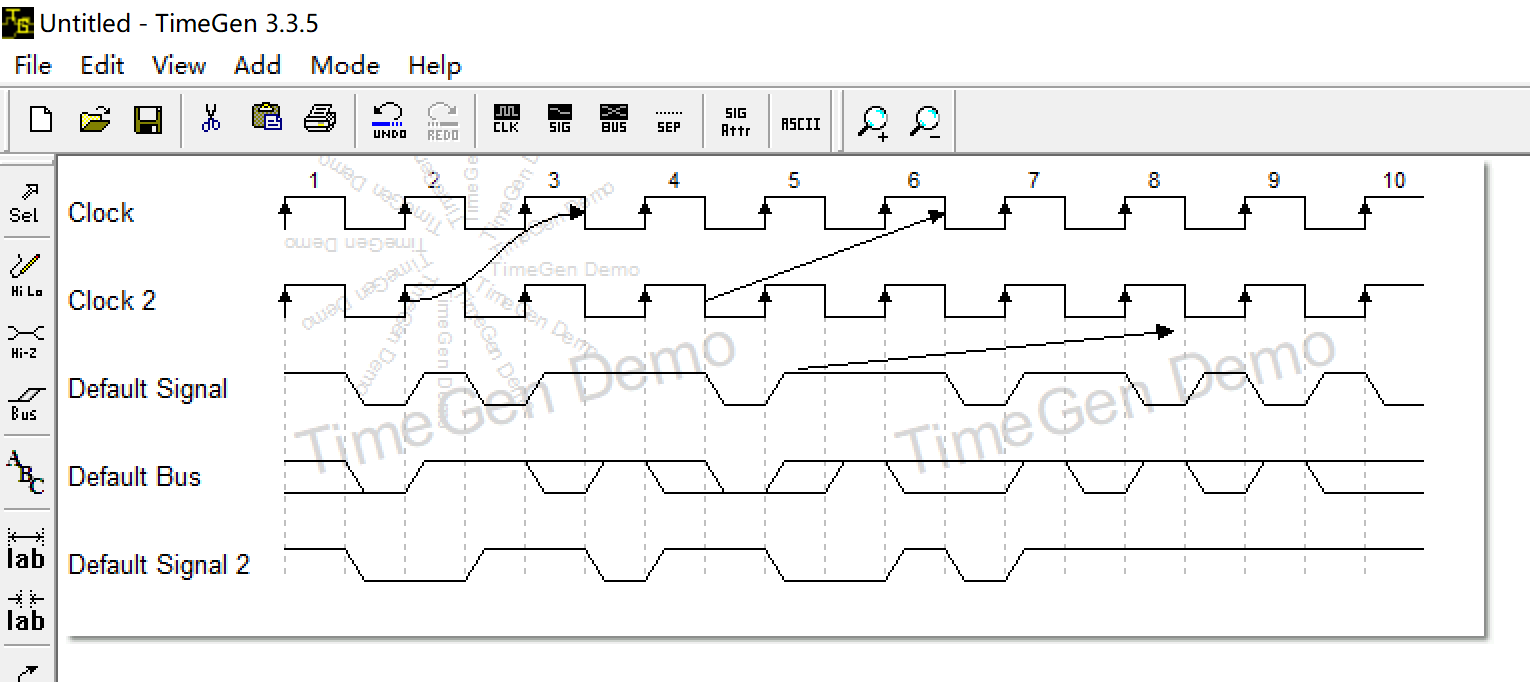

简单易上手，图形式界面，即点即用。

软件直接保存的图片有水印，解决方法如下(Timegen联合Visio)：
Timegen去掉背景logo

1. View-TimeGen Logo去掉勾；View-Bounding Rectangle去掉勾
2. File-Export-Enhanced MetaFile(.emf)，导出为.emf文件
3. 用visio打开该文件，选择*.emf

Timegen用户手册：
http://www.xfusionsoftware.com/timegen/help/index.html

3. WaveDrom

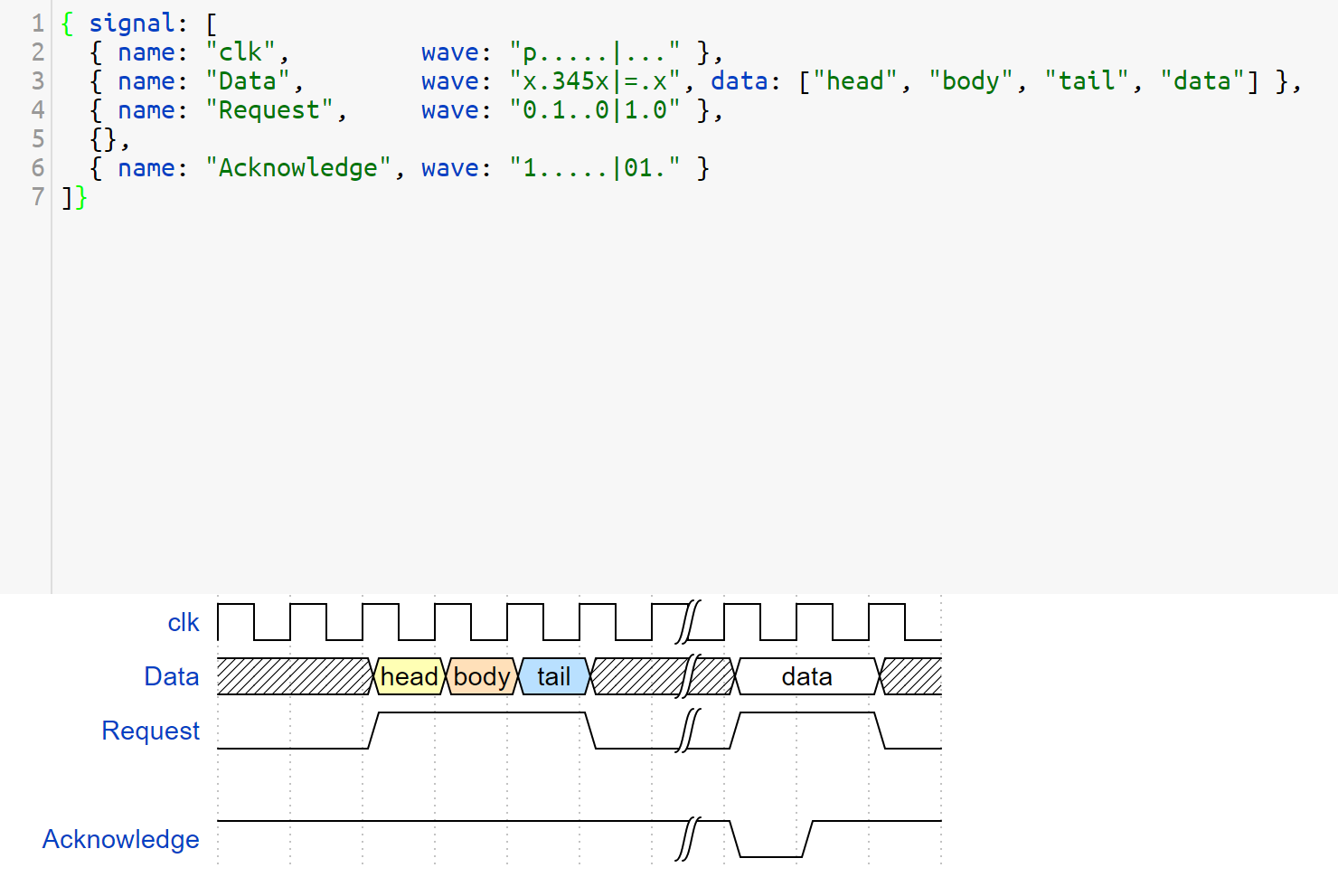

WaveDrom是一个免费和开放源代码的在线数字时序图（波形）渲染引擎，使用javascript，HTML5和SVG将WaveJSON输入文本描述转换为SVG矢量图形。

WaveJSON是JSON格式的应用程序。 WaveJSON的目的是为数字硬件/ IC工程师使用的数字时序图提供一种紧凑的交换格式。

1. WaveDrom在线使用
   https://wavedrom.com/editor.html

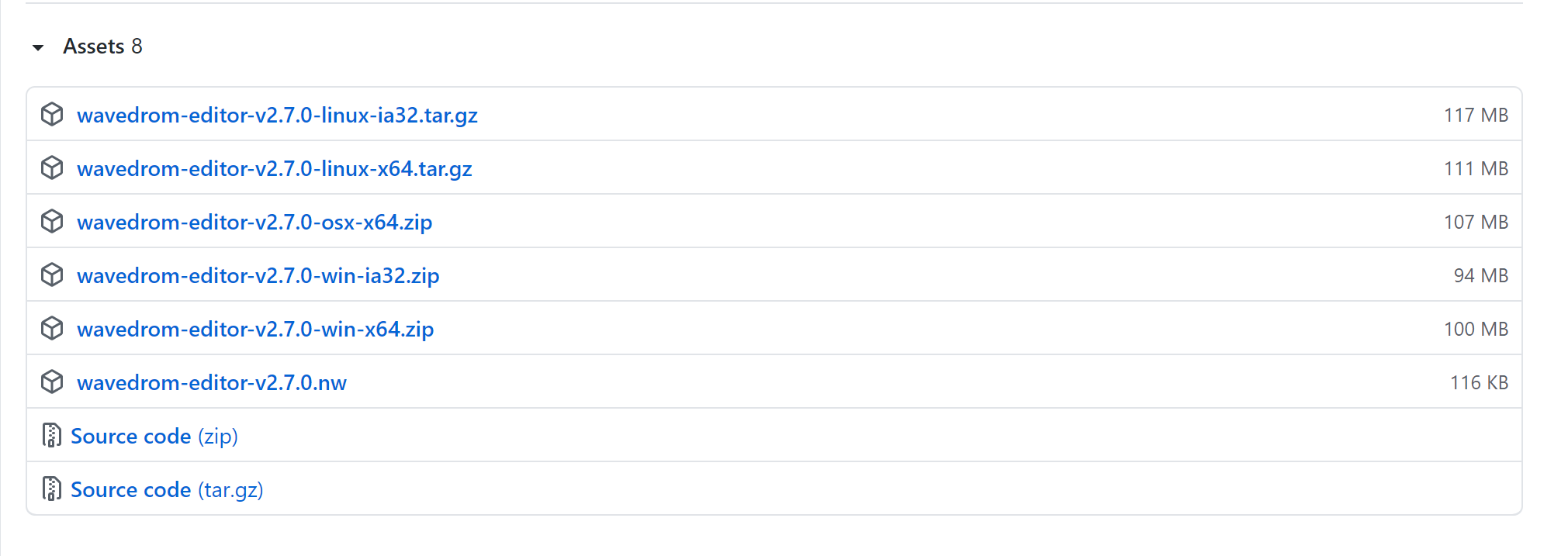

2. 平台离线工具https://github.com/wavedrom/wavedrom.github.io/releases
