Linux GPIO中断

修改设备树文件
1.添加gpio节点
2.添加引脚定义

Linux GPIO复用

修改设备树文件
&iomuxc{};
注意屏蔽掉不用的功能。

设备树文件分析

以下内容定义了3个寄存器和2个寄存器值，唯独没有配置conf_reg的值。
#define MX6UL_PAD_CSI_DATA01_引脚复用功能 <mux_reg  conf_reg  input_reg  mux_mode  input_val>
#define MX6UL_PAD_CSI_DATA01__CSI_DATA03   0x01E8  0x0474 0x04C8 0x0 0x0
下面分析一下各个值的由来。

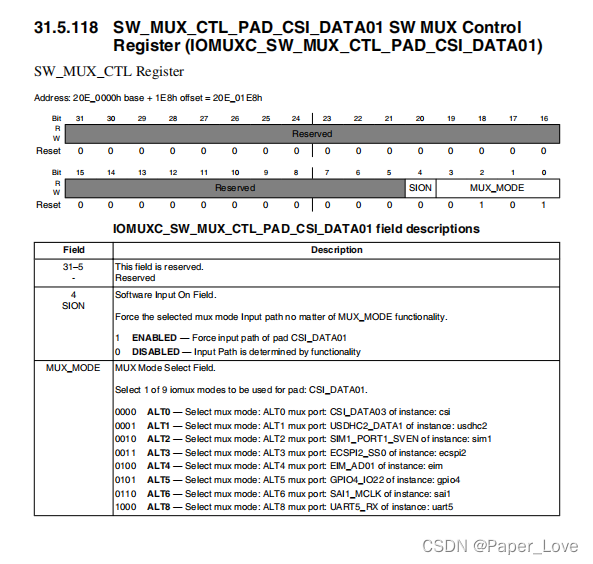

mux_reg寄存器偏移地址：0x01E8

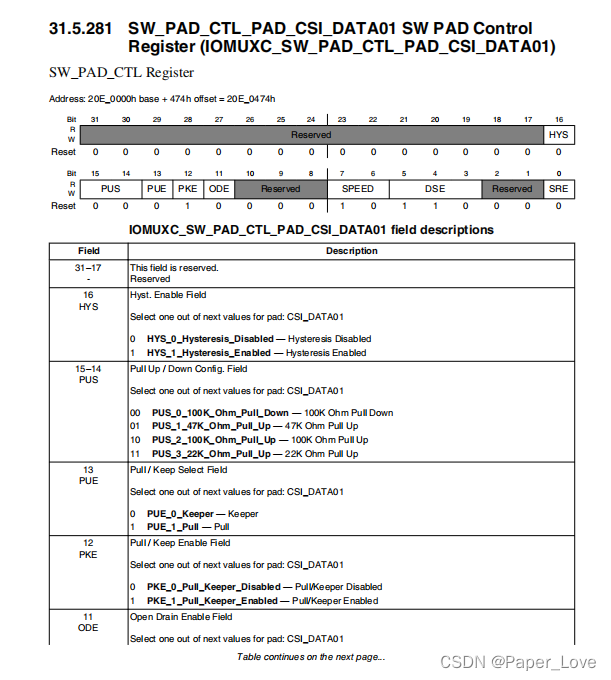

conf_reg寄存器偏移地址：0x0474

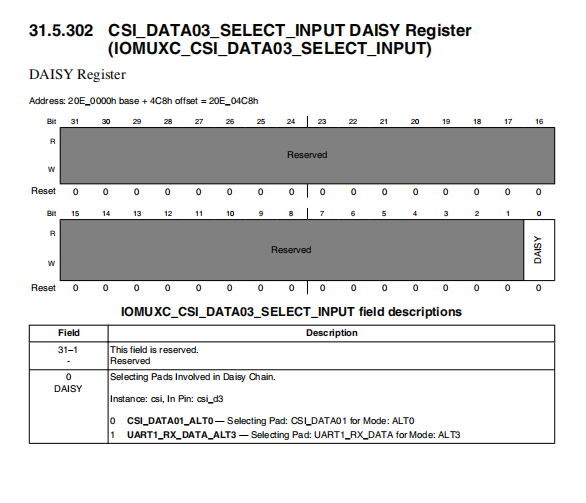

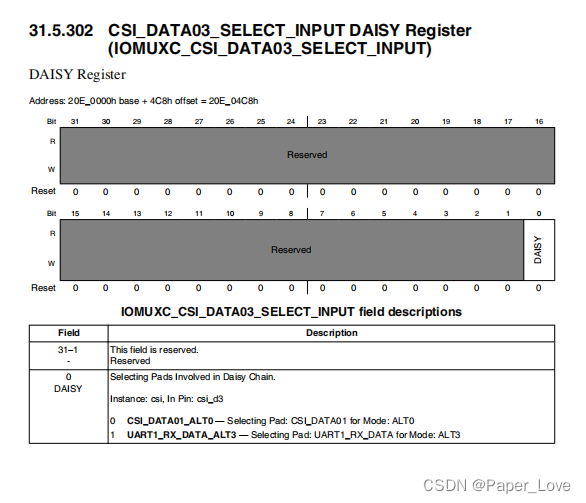

input_reg寄存器偏移地址：0x04C8

mux_reg寄存器值：

复用成MX6UL_PAD_CSI_DATA01__CSI_DATA03值为：0x0
复用成MX6UL_PAD_CSI_DATA01__USDHC2_DATA1值为：0x1
复用成MX6UL_PAD_CSI_DATA01__SIM1_PORT1_SVEN值为：0x2
复用成MX6UL_PAD_CSI_DATA01__ECSPI2_SS0值为：0x3
复用成MX6UL_PAD_CSI_DATA01__EIM_AD01值为：0x4
复用成MX6UL_PAD_CSI_DATA01__GPIO4_IO22值为：0x5
复用成MX6UL_PAD_CSI_DATA01__SAI1_MCLK值为：0x6
复用成MX6UL_PAD_CSI_DATA01__UART5_DCE_RX值为：0x8
复用成MX6UL_PAD_CSI_DATA01__UART5_DTE_TX值为：0x8

input_reg寄存器值：0x0

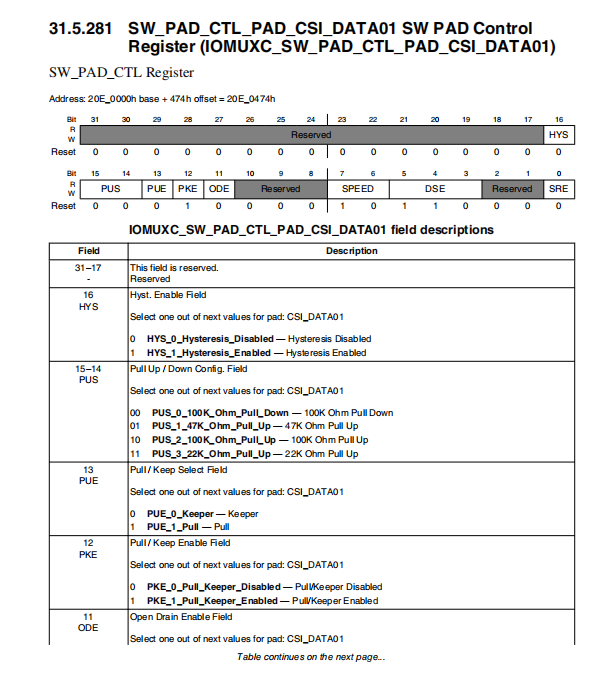

文件中唯独没有配置conf_reg的值。

在设备树中用户只需要关心这一步操作：
MX6UL_PAD_CSI_DATA01__GPIO4_IO22  0x10b0
